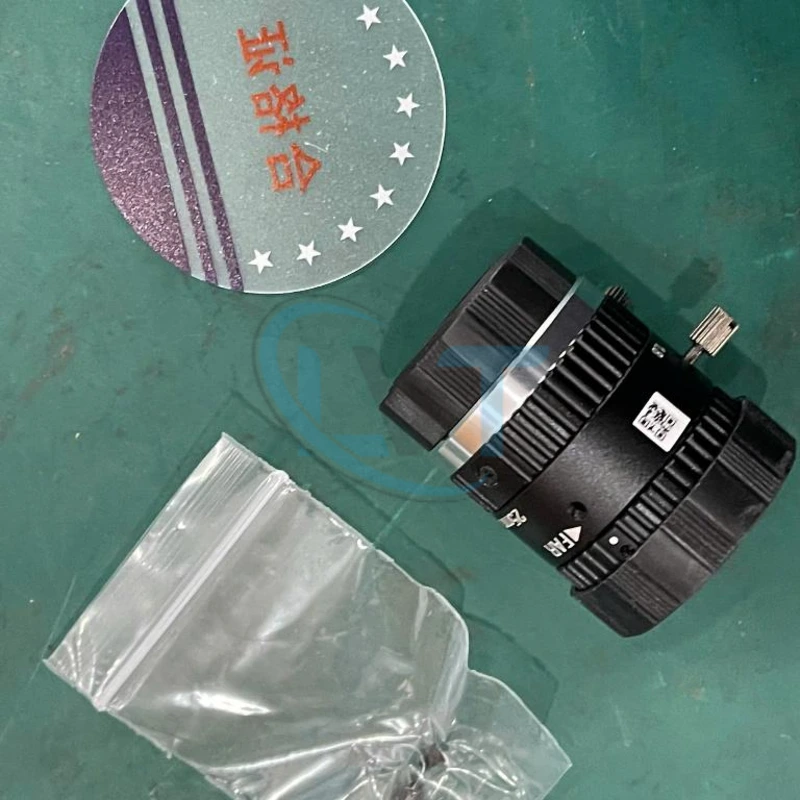

Ống kính công nghiệp Hikrobot MVL-MF2518M-5MPE 25mm 5MP C-Mount

Mô tả

Ống kính máy ảnh Hikrobot MVL-MF2518M-5MPE là ống kính công nghiệp thuộc dòng MF-E, được thiết kế cho hệ thống thị giác máy (Machine Vision) và camera kiểm tra tự động. Sản phẩm có tiêu cự cố định 25mm, hỗ trợ độ phân giải 5MP, khẩu độ điều chỉnh F1.8–F16 và cảm biến kích thước 2/3 inch với đường kính vùng ảnh Φ11mm. Sử dụng chuẩn ngàm C-Mount, ống kính phù hợp với các camera công nghiệp tương thích trong ứng dụng kiểm tra ngoại quan, nhận dạng sản phẩm, đo lường hình ảnh và giám sát chất lượng trên dây chuyền sản xuất. Thiết kế quang học có độ méo thấp, kết hợp khả năng chỉnh tiêu cự và khẩu độ thủ công, giúp kỹ sư thiết lập hình ảnh theo yêu cầu kiểm tra thực tế.

Tổng quan về ống kính Hikrobot MVL-MF2518M-5MPE

MVL-MF2518M-5MPE là ống kính FA (Factory Automation) thuộc dòng MF-E của Hikrobot. Sản phẩm được tối ưu cho camera và nguồn sáng sử dụng trong hệ thống thị giác máy công nghiệp.

Ống kính có tiêu cự cố định 25mm, hỗ trợ lấy nét thủ công và điều chỉnh khẩu độ thủ công. Đây là thiết kế phù hợp với những hệ thống camera được lắp cố định, có khoảng cách làm việc và vùng quan sát được xác định trước.

Với ngàm C-Mount và khả năng hỗ trợ cảm biến 2/3 inch, ống kính có thể được tích hợp với nhiều dòng camera công nghiệp đáp ứng yêu cầu cơ khí và quang học tương ứng.

Đặc biệt, tiêu cự 25mm tạo góc quan sát hẹp hơn so với các ống kính 8mm, 12mm hoặc 16mm khi sử dụng cùng kích thước cảm biến. Đặc điểm này hữu ích khi cần tập trung vùng quan sát vào một khu vực nhỏ hơn tại cùng khoảng cách làm việc.

Thông số kỹ thuật

Các thông số trên được đối chiếu theo datasheet của Hikrobot dành cho model MVL-MF2518M-5MPE. Khi thiết kế hệ thống đo lường, cần kiểm tra thêm độ phân giải camera, kích thước pixel, khoảng cách làm việc và sai số đo yêu cầu.

Đặc điểm nổi bật và lợi ích

1. Tiêu cự cố định 25mm

Tiêu cự 25mm giúp tạo vùng quan sát tương đối hẹp trên cùng một cảm biến và tại cùng khoảng cách làm việc so với các ống kính có tiêu cự ngắn hơn.

Đặc điểm này hữu ích trong những ứng dụng cần tập trung số lượng pixel vào một vùng kiểm tra cụ thể, chẳng hạn kiểm tra chi tiết linh kiện hoặc nhận dạng ký tự trên sản phẩm.

2. Thiết kế quang học hỗ trợ độ phân giải 5MP

Ống kính được thiết kế cho hệ thống hình ảnh 5MP, hỗ trợ thu nhận chi tiết hình ảnh phục vụ thuật toán xử lý ảnh công nghiệp.

Khả năng nhận diện chi tiết thực tế còn phụ thuộc vào cảm biến, kích thước vùng quan sát, ánh sáng, lấy nét và thuật toán xử lý.

3. Khẩu độ điều chỉnh F1.8–F16

Dải khẩu độ cho phép kỹ sư điều chỉnh lượng ánh sáng đi vào camera và kiểm soát độ sâu trường ảnh.

Khẩu độ lớn như F1.8 hữu ích khi cần thu nhiều ánh sáng hơn. Khẩu độ nhỏ hơn có thể tăng độ sâu trường ảnh, tuy nhiên cần cân nhắc hiện tượng nhiễu xạ và điều kiện chiếu sáng khi thiết lập hệ thống.

4. Độ méo quang học thấp

Theo datasheet Hikrobot, độ méo của model là 0.77%. Đặc tính này giúp giảm biến dạng hình học của đối tượng khi ghi hình.

Trong ứng dụng đo lường có yêu cầu độ chính xác cao, vẫn cần hiệu chuẩn camera và đánh giá sai số toàn hệ thống thay vì chỉ dựa trên thông số độ méo của ống kính.

5. Ngàm C-Mount tiêu chuẩn công nghiệp

Chuẩn C-Mount tạo thuận lợi cho việc tích hợp với camera công nghiệp sử dụng cùng chuẩn ngàm.

Tuy nhiên, khả năng tương thích còn phụ thuộc vào kích thước cảm biến, vùng ảnh của ống kính và yêu cầu quang học. Camera có ngàm phù hợp chưa chắc đã đáp ứng chất lượng hình ảnh mong muốn.

6. Hỗ trợ lấy nét ở khoảng cách gần

Khoảng cách chụp tối thiểu 0.2m cho phép sử dụng trong các bố trí quan sát cự ly gần phù hợp.

Kỹ sư có thể điều chỉnh lấy nét thủ công để tối ưu độ rõ nét tại khoảng cách làm việc đã lựa chọn.

Nguyên lý hoạt động

Ống kính MVL-MF2518M-5MPE hoạt động theo nguyên lý khúc xạ ánh sáng qua hệ thống thấu kính để hình thành ảnh trên cảm biến của camera công nghiệp.

Quá trình thu nhận hình ảnh gồm:

1. Ánh sáng từ nguồn chiếu sáng phản xạ hoặc truyền qua đối tượng kiểm tra.
2. Ánh sáng đi vào hệ thống thấu kính của ống kính.
3. Cụm quang học hội tụ ánh sáng lên bề mặt cảm biến camera.
4. Cảm biến chuyển tín hiệu quang thành dữ liệu hình ảnh.
5. Bộ xử lý hoặc phần mềm Machine Vision phân tích hình ảnh để thực hiện nhận dạng, đo lường hoặc kiểm tra sản phẩm.

Ống kính không trực tiếp xuất tín hiệu điều khiển PLC. Việc giao tiếp với PLC hoặc thiết bị tự động hóa được thực hiện thông qua camera, bộ xử lý thị giác hoặc hệ thống điều khiển tương ứng.

Ứng dụng thực tế

Kiểm tra ngoại quan sản phẩm

Ống kính có thể được sử dụng cùng camera công nghiệp để kiểm tra các đặc điểm bề mặt như vết xước, lỗi in, sai lệch vị trí hoặc chi tiết thiếu trên linh kiện.

Nhận dạng mã và ký tự

Trong hệ thống OCR hoặc đọc mã, tiêu cự 25mm có thể phù hợp khi vùng quan sát, khoảng cách làm việc và độ phân giải đủ để ghi nhận các chi tiết cần nhận dạng.

Đo lường kích thước bằng hình ảnh

Sản phẩm có thể được tích hợp trong hệ thống đo kích thước 2D khi yêu cầu độ chính xác được đáp ứng thông qua lựa chọn camera, hiệu chuẩn quang học và phương pháp xử lý ảnh thích hợp.

Kiểm tra linh kiện điện tử

Ống kính phù hợp để xem xét cho hệ thống kiểm tra vị trí, hướng lắp, ký hiệu hoặc tình trạng bề mặt của linh kiện trên dây chuyền sản xuất điện tử.

Hệ thống robot và dây chuyền tự động

Khi kết hợp với camera và phần mềm xử lý ảnh, ống kính có thể tham gia hệ thống định vị sản phẩm, kiểm tra chi tiết hoặc hướng dẫn thao tác robot.

Lựa chọn vùng quan sát và khoảng cách làm việc

Hai thông số quan trọng khi lựa chọn ống kính Machine Vision là Field of View (FOV) và Working Distance (WD).

• Field of View là vùng thực tế mà camera quan sát được.
• Working Distance là khoảng cách từ đối tượng tới hệ thống quang học theo quy ước của nhà sản xuất.
• Sensor Size là kích thước cảm biến quyết định diện tích tiếp nhận hình ảnh.
• Focal Length là tiêu cự của ống kính, ảnh hưởng đến góc nhìn và vùng quan sát.

Theo bảng tính toán của Hikrobot, với cấu hình cảm biến 2/3 inch và không sử dụng extension, model MVL-MF2518M-5MPE có các giá trị tham khảo:

Các giá trị trên được trích theo cấu hình tham chiếu trong datasheet và có thể thay đổi theo kích thước cảm biến cũng như bố trí quang học thực tế.

Khi nào nên lựa chọn MVL-MF2518M-5MPE?

Ống kính này phù hợp để xem xét khi hệ thống sử dụng camera C-Mount, cảm biến nằm trong giới hạn vùng ảnh hỗ trợ và yêu cầu tiêu cự 25mm.

Trước khi quyết định, cần kiểm tra:

• Kích thước cảm biến: Bảo đảm vùng ảnh Φ11mm đáp ứng định dạng cảm biến.
• Độ phân giải: Đối chiếu yêu cầu chi tiết hình ảnh với thiết kế quang học 5MP.
• Khoảng cách làm việc: Xác định vị trí lắp camera và đối tượng kiểm tra.
• Vùng quan sát: Tính toán FOV theo kích thước sản phẩm và sensor thực tế.
• Độ chính xác: Đánh giá độ phân giải trên đối tượng, sai số quang học và khả năng hiệu chuẩn.
• Ánh sáng: Lựa chọn khẩu độ và nguồn sáng phù hợp với tốc độ chụp.
• Không gian lắp đặt: Kiểm tra kích thước ống kính, gá đỡ và khoảng trống để điều chỉnh thủ công.

Lưu ý khi lắp đặt và thay thế

1. Kiểm tra chuẩn ngàm C-Mount trước khi lắp lên camera.
2. Không sử dụng cảm biến có đường chéo vùng ảnh lớn hơn khả năng bao phủ của ống kính nếu chưa đánh giá hiện tượng tối góc và suy giảm chất lượng hình ảnh.
3. Xác định chính xác Working Distance và Field of View trước khi thiết kế gá lắp.
4. Điều chỉnh khẩu độ và lấy nét theo điều kiện chiếu sáng, độ sâu trường ảnh và độ nét yêu cầu.
5. Giữ sạch bề mặt quang học, tránh bụi bẩn hoặc va chạm lên thấu kính.
6. Khi thay thế model khác, cần đối chiếu tiêu cự, vùng ảnh, độ phân giải quang học, chuẩn ngàm và kích thước cơ khí.
7. Kiểm tra tình trạng vòng đời sản phẩm và khả năng cung ứng trước khi thiết kế mới hoặc đặt hàng số lượng lớn.

Câu hỏi thường gặp

1. MVL-MF2518M-5MPE là ống kính của hãng nào?

Đây là ống kính công nghiệp của Hikrobot, được thiết kế cho hệ thống Machine Vision.

2. Ống kính có tiêu cự và độ phân giải bao nhiêu?

Sản phẩm có tiêu cự cố định 25mm và thiết kế quang học hỗ trợ độ phân giải 5MP.

3. MVL-MF2518M-5MPE dùng được với camera nào?

Ống kính có thể sử dụng với camera công nghiệp C-Mount tương thích về kích thước cảm biến, đặc tính quang học và yêu cầu lắp đặt. Cần kiểm tra model camera cụ thể trước khi lựa chọn.

4. Ống kính có tự động lấy nét không?

Không. Model này sử dụng cơ chế lấy nét thủ công và điều chỉnh khẩu độ thủ công.

5. Có thể thay ống kính 16mm bằng model 25mm này không?

Có thể xem xét nếu hệ thống chấp nhận vùng quan sát hẹp hơn tại cùng khoảng cách làm việc. Cần tính toán lại FOV, độ phân giải trên đối tượng và khả năng bố trí camera trước khi thay thế.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế ống kính Hikrobot MVL-MF2518M-5MPE có thể liên hệ Điện Tử LVT để trao đổi thông số kỹ thuật và yêu cầu ứng dụng.

Khi liên hệ, nên cung cấp model camera công nghiệp, kích thước cảm biến, khoảng cách làm việc, kích thước vùng quan sát và mục đích kiểm tra để được hỗ trợ đối chiếu ống kính phù hợp.
