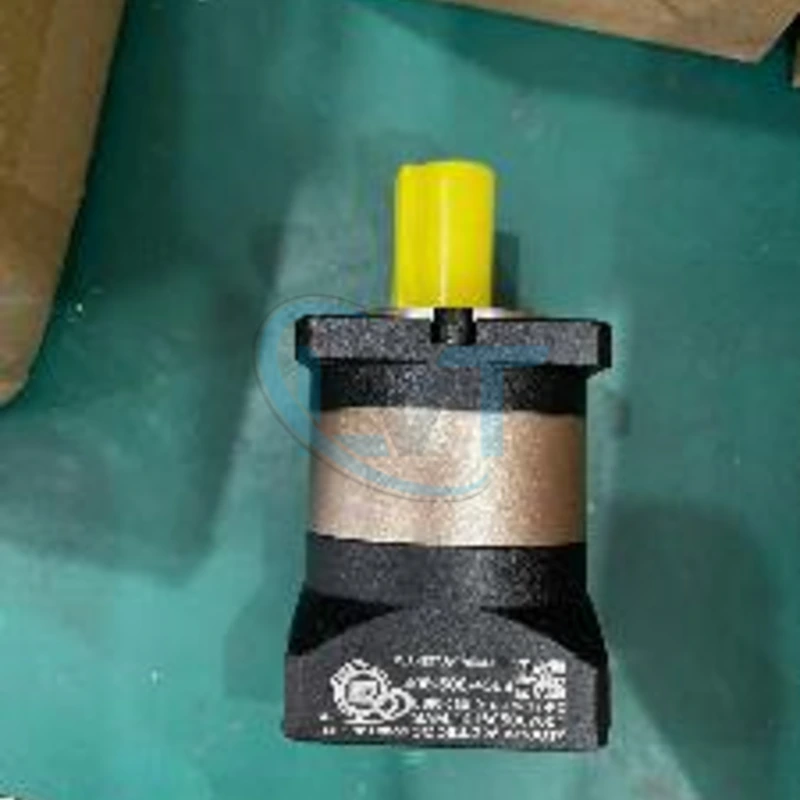

Hộp số giảm tốc hành tinh LSR060-010-14-50-70-A16- tỷ số truyền 1:10

Mô tả

Hộp số LSR060-010-14-50-70-A16- là thiết bị giảm tốc cơ khí thuộc nhóm hộp số hành tinh (Planetary Gearbox), được sử dụng trong các hệ thống truyền động công nghiệp. Dựa trên quy ước đặt mã phổ biến của dòng LSR060, thành phần 010 có khả năng biểu thị tỷ số truyền 1:10. Thiết bị có nhiệm vụ giảm tốc độ quay từ động cơ, đồng thời tăng mô-men xoắn đầu ra theo tỷ số truyền và hiệu suất thực tế. Hộp số hành tinh LSR060 thường được sử dụng kết hợp với động cơ servo hoặc động cơ bước trong máy đóng gói, băng tải, thiết bị định vị và dây chuyền tự động hóa. Các thông số cơ khí riêng của mã đầy đủ cần được xác nhận theo bản vẽ hoặc tem nhà sản xuất.

Tổng quan về hộp số LSR060-010-14-50-70-A16-

LSR060 là dòng hộp số giảm tốc hành tinh có kết cấu nhỏ gọn, được thiết kế để truyền chuyển động quay giữa động cơ và cơ cấu chấp hành.

Khác với hộp số bánh răng thông thường, hộp số hành tinh sử dụng hệ thống bánh răng trung tâm, bánh răng hành tinh và vành răng để truyền mô-men xoắn. Kết cấu này cho phép phân bố tải qua nhiều bánh răng, tạo tỷ số truyền trong không gian lắp đặt tương đối nhỏ.

Đối với cấu hình có tỷ số truyền 1:10, tốc độ quay đầu ra về lý thuyết bằng 1/10 tốc độ quay đầu vào. Mô-men xoắn đầu ra tăng theo tỷ số truyền, nhưng phụ thuộc vào hiệu suất truyền động và giới hạn chịu tải của hộp số.

Mã LSR060-010-14-50-70-A16- có nhiều thành phần nhận dạng cơ khí. Khi đặt hàng thay thế, cần giữ nguyên toàn bộ mã để tránh nhầm lẫn về kích thước trục, mặt bích và cấu hình kết nối động cơ.

Thông số kỹ thuật

Lưu ý: Tài liệu thương mại của dòng LSR060 cho thấy có các phiên bản tỷ số truyền 1:10 và nhiều cấu hình mặt bích khác nhau. Chưa xác minh được datasheet chính thức cho toàn bộ mã LSR060-010-14-50-70-A16-. Vì vậy không mặc định các số 14, 50, 70 hoặc A16 là kích thước cơ khí cụ thể.

Đặc điểm nổi bật và lợi ích

1. Cơ cấu giảm tốc hành tinh

Bộ truyền hành tinh sử dụng nhiều bánh răng cùng tham gia truyền lực. Kết cấu này giúp phân bố tải và cho phép thiết kế hộp số có mật độ mô-men xoắn cao so với kích thước.

Trong hệ thống máy tự động, đặc tính này phù hợp với yêu cầu giảm tốc và truyền lực tại những vị trí có không gian lắp đặt hạn chế.

2. Tỷ số truyền dự kiến 1:10

Với tỷ số truyền 1:10, nếu động cơ quay ở tốc độ 3000 vòng/phút thì tốc độ đầu ra lý thuyết là 300 vòng/phút.

Mô-men xoắn đầu ra được xác định theo mô-men động cơ, tỷ số truyền và hiệu suất hộp số. Giá trị thực tế phải nằm trong giới hạn mô-men được nhà sản xuất cho phép.

3. Có thể tích hợp với hệ thống servo

Hộp số hành tinh dòng LSR060 được sử dụng trong các cấu hình truyền động servo và động cơ bước. Khi kết hợp với động cơ tương thích, hộp số giúp điều chỉnh tốc độ và mô-men tại cơ cấu chấp hành.

Khả năng tương thích phải được kiểm tra theo kích thước trục động cơ, đường kính định tâm, vị trí lỗ bắt vít và cấu trúc khớp nối đầu vào.

4. Hỗ trợ truyền động định vị

Trong hệ thống định vị, hộp số hành tinh có thể hỗ trợ tăng mô-men xoắn và giảm tốc độ đầu ra để phù hợp với tải.

Độ chính xác định vị còn phụ thuộc vào backlash, độ cứng xoắn, bộ điều khiển servo, encoder và độ cứng của toàn bộ cơ cấu máy.

5. Thiết kế phù hợp cho lắp đặt công nghiệp

Dòng LSR060 có nhiều phiên bản cơ khí để kết nối với động cơ và cơ cấu truyền động. Việc lựa chọn đúng cấu hình giúp hạn chế phải sửa đổi mặt bích hoặc chế tạo thêm chi tiết chuyển đổi khi thay thế.

Nguyên lý hoạt động

Hộp số hành tinh sử dụng bộ bánh răng để biến đổi tốc độ quay và mô-men xoắn giữa trục đầu vào và trục đầu ra.

Cấu tạo cơ bản của bộ truyền hành tinh bao gồm:

• Bánh răng mặt trời (Sun Gear): Nhận hoặc truyền chuyển động tại tâm bộ truyền.
• Bánh răng hành tinh (Planet Gears): Ăn khớp với bánh răng mặt trời và vành răng.
• Vành răng (Ring Gear): Bao quanh cụm bánh răng hành tinh.
• Giá mang bánh răng hành tinh (Planet Carrier): Giữ các bánh răng hành tinh và tham gia truyền chuyển động.

Trong cấu hình giảm tốc phổ biến, động cơ truyền chuyển động tới bánh răng đầu vào, cụm bánh răng hành tinh tạo ra tốc độ quay thấp hơn tại đầu ra.

Quan hệ lý thuyết giữa tốc độ và mô-men xoắn được biểu diễn như sau:

• Tốc độ đầu ra: n_out = n_in / i.
• Mô-men xoắn đầu ra: T_out = T_in × i × η.

Trong đó, i là tỷ số truyền và η là hiệu suất của hộp số.

Ví dụ minh họa với tỷ số truyền 10, mô-men đầu vào 1 N·m và hiệu suất giả định 95%, mô-men đầu ra được tính là 9,5 N·m. Đây là ví dụ tính toán, không phải thông số mô-men được xác nhận của LSR060-010-14-50-70-A16-.

Ứng dụng thực tế

Hệ thống động cơ servo

Hộp số giảm tốc được lắp giữa động cơ servo và tải để điều chỉnh tỷ số giữa tốc độ, mô-men xoắn và quán tính tải phản xạ về trục động cơ.

Máy đóng gói tự động

Có thể sử dụng trong các cơ cấu quay, cấp liệu hoặc định vị sản phẩm khi tỷ số truyền và tải phù hợp với yêu cầu của máy.

Băng tải công nghiệp

Hộp số giúp giảm tốc độ quay của động cơ xuống mức phù hợp với trục dẫn động hoặc cơ cấu truyền chuyển động của băng tải.

Máy lắp ráp và robot công nghiệp

Các cơ cấu định vị, bàn xoay hoặc bộ truyền động phụ trợ có thể sử dụng hộp số hành tinh nếu đáp ứng yêu cầu về mô-men, độ rơ và độ cứng xoắn.

Thiết bị CNC và máy tự động

Hộp số hành tinh có thể tham gia cơ cấu truyền động quay, trục phụ hoặc thiết bị cấp phôi. Những ứng dụng yêu cầu độ chính xác cao cần đánh giá backlash và sai số toàn hệ thống.

Khi nào nên lựa chọn LSR060-010-14-50-70-A16-?

Model này nên được xem xét khi cần thay thế hộp số có cùng mã hoặc khi thiết kế yêu cầu một cấu hình thuộc dòng LSR060 với tỷ số truyền dự kiến 1:10.

Trước khi lựa chọn, cần xác minh:

• Tỷ số truyền: Bảo đảm tốc độ đầu ra đáp ứng yêu cầu cơ cấu máy.
• Mô-men xoắn: Kiểm tra mô-men liên tục, mô-men cực đại và tải va đập.
• Khả năng tương thích động cơ: Đối chiếu kích thước trục, chiều dài trục, mặt bích và lỗ bắt vít.
• Kích thước đầu ra: Kiểm tra kiểu trục, đường kính, then hoặc kết cấu kết nối tải.
• Độ chính xác: Đánh giá backlash và độ cứng xoắn nếu dùng cho định vị.
• Tải hướng kính và hướng trục: Đảm bảo tải tác động lên trục đầu ra không vượt giới hạn.
• Điều kiện vận hành: Xác nhận tốc độ đầu vào, nhiệt độ, chu kỳ tải và yêu cầu bôi trơn.

Lưu ý khi lắp đặt và thay thế

1. Kiểm tra nguyên vẹn mã LSR060-010-14-50-70-A16- trên tem hoặc hồ sơ thiết bị.
2. Không lựa chọn hộp số chỉ dựa trên tỷ số truyền hoặc kích thước vỏ ngoài.
3. Đối chiếu bản vẽ cơ khí để xác nhận đường kính trục, mặt bích, vị trí lỗ bắt vít và chiều dài lắp đặt.
4. Kiểm tra mô-men tải thực tế, đặc biệt với cơ cấu tăng tốc, đảo chiều hoặc dừng liên tục.
5. Không ép trục động cơ vào khớp nối khi kích thước hoặc dung sai không phù hợp.
6. Lắp đặt đồng tâm theo hướng dẫn của nhà sản xuất để hạn chế tải bất thường lên ổ đỡ.
7. Xác nhận các yêu cầu bôi trơn và bảo trì trước khi đưa vào vận hành.
8. Nếu thay bằng hộp số khác thương hiệu, cần đối chiếu đầy đủ thông số cơ khí và giới hạn tải.

Câu hỏi thường gặp

1. Hộp số LSR060-010-14-50-70-A16- dùng để làm gì?

Thiết bị thuộc nhóm hộp số giảm tốc hành tinh, dùng để giảm tốc độ quay và tăng mô-men xoắn truyền từ động cơ đến cơ cấu máy trong giới hạn thiết kế.

2. Model này có tỷ số truyền bao nhiêu?

Thành phần 010 thường được sử dụng để nhận dạng tỷ số truyền 1:10 ở dòng hộp số LSR060. Tuy nhiên, cần xác nhận theo tài liệu đặt hàng của nhà sản xuất đối với mã đầy đủ.

3. Có thể sử dụng hộp số này cho động cơ servo không?

Có thể nếu cấu hình đầu vào tương thích với động cơ và hộp số đáp ứng các yêu cầu về mô-men, tốc độ, quán tính và lắp đặt.

4. Các ký hiệu 14-50-70-A16 có ý nghĩa gì?

Đây là các thành phần nhận dạng cấu hình trong mã đặt hàng. Chưa có tài liệu chính thức xác nhận ý nghĩa cụ thể của từng thành phần, vì vậy không nên tự kết luận chúng là đường kính trục hoặc kích thước mặt bích.

5. Có thể thay bằng hộp số LSR060 khác không?

Chỉ nên thay khi tỷ số truyền, khả năng chịu tải, kích thước đầu vào, đầu ra, mặt bích và các thông số vận hành tương thích với hệ thống hiện tại.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế hộp số giảm tốc LSR060-010-14-50-70-A16- có thể liên hệ Điện Tử LVT để trao đổi yêu cầu kỹ thuật và kiểm tra cấu hình phù hợp.

Khi liên hệ, nên cung cấp ảnh tem hộp số cũ, model động cơ servo, bản vẽ kích thước hoặc thông số cơ khí của hệ thống để hỗ trợ đối chiếu chính xác, hạn chế nhầm lẫn khi đặt hàng.
