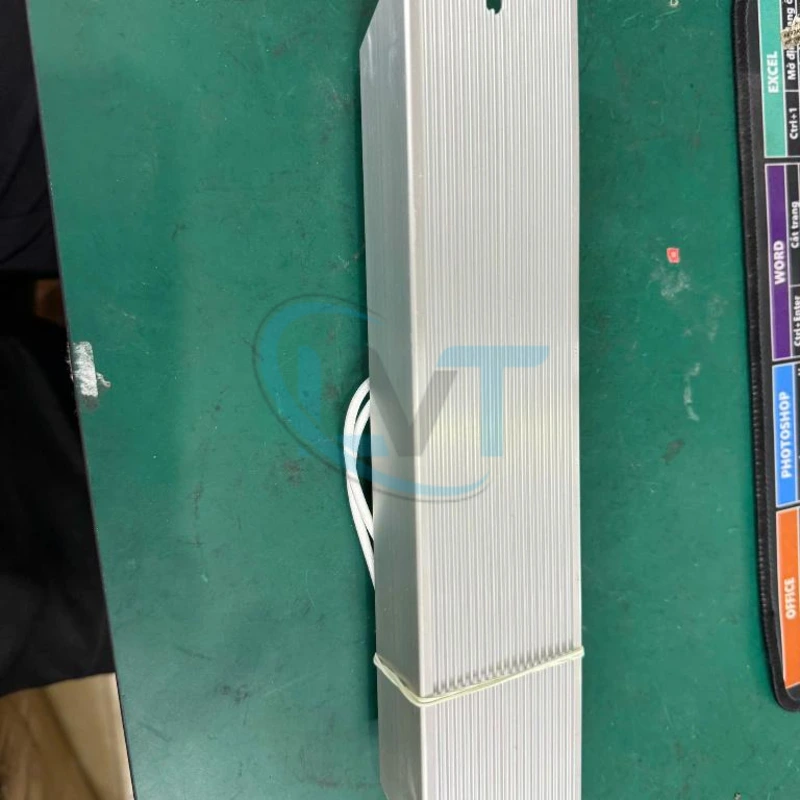

Điện trở xả RXLG-600W-150RJ 600W 150Ω vỏ nhôm cho biến tần

Mô tả

Điện trở xả RXLG-600W-150RJ là điện trở công suất thuộc dòng RXLG, có công suất định mức 600W, giá trị điện trở 150Ω và dung sai ±5%. Sản phẩm thuộc nhóm điện trở hãm (Braking Resistor), thường được sử dụng cùng biến tần hoặc bộ điều khiển động cơ có hỗ trợ mạch hãm điện trở. Khi động cơ giảm tốc hoặc dừng, năng lượng tái sinh có thể làm tăng điện áp DC bus. Điện trở xả giúp chuyển phần năng lượng được đưa qua mạch hãm thành nhiệt năng, góp phần hạn chế tình trạng quá áp trong điều kiện vận hành phù hợp. Thiết kế điện trở dây quấn trong vỏ nhôm của dòng RXLG hỗ trợ truyền nhiệt ra bề mặt lắp đặt.

Tổng quan về điện trở xả RXLG-600W-150RJ

RXLG-600W-150RJ thuộc nhóm điện trở công suất vỏ nhôm, được thiết kế cho các ứng dụng cần tiêu tán năng lượng điện dưới dạng nhiệt. Trong hệ thống truyền động, thiết bị thường được kết hợp với mạch hãm của biến tần hoặc bộ điều khiển động cơ.

Điện trở xả không trực tiếp điều khiển tốc độ động cơ. Chức năng chính của nó là tiếp nhận năng lượng từ mạch hãm và tiêu tán năng lượng đó thành nhiệt. Hiệu quả hãm phụ thuộc vào biến tần, mạch điều khiển, giá trị điện trở, công suất và chu kỳ vận hành.

Dòng RXLG sử dụng kết cấu điện trở dây quấn trên vật liệu cách điện, đặt trong vỏ hợp kim nhôm. Kết cấu này phù hợp với các ứng dụng công nghiệp cần khả năng truyền nhiệt và lắp đặt cố định.

Thông số kỹ thuật

Lưu ý về kích thước: Một bản ghi hàng hóa của mã RXLG 600W150RJ ghi nhận kích thước 285 × 60 × 30 mm. Tuy nhiên, kích thước này chưa được xác nhận bằng bản vẽ chính thức của nhà sản xuất. Cần đối chiếu sản phẩm thực tế trước khi thiết kế vị trí lắp đặt hoặc đặt mua thay thế.

Đặc điểm nổi bật và lợi ích

1. Công suất định mức 600W

Điện trở được thiết kế với mức công suất danh định 600W. Khi lựa chọn cho mạch hãm, cần tính toán năng lượng phát sinh, thời gian hãm và chu kỳ đóng cắt để bảo đảm công suất tiêu tán phù hợp.

Công suất định mức không có nghĩa điện trở có thể chịu mọi mức công suất tức thời trong bất kỳ khoảng thời gian nào. Khả năng chịu xung và điều kiện tản nhiệt phải được kiểm tra theo tài liệu kỹ thuật.

2. Giá trị điện trở 150Ω

Giá trị 150Ω là thông số quan trọng quyết định dòng điện chạy qua điện trở khi có điện áp đặt vào hai đầu.

Trong ứng dụng với biến tần, điện trở phải đáp ứng giới hạn điện trở hãm tối thiểu và phạm vi được nhà sản xuất biến tần cho phép. Không nên tự ý thay bằng điện trở có giá trị thấp hơn chỉ để tăng hiệu quả hãm.

3. Dung sai điện trở ±5%

Ký hiệu J trong mã sản phẩm thường biểu thị dung sai ±5%. Đây là thông số cần quan tâm khi đối chiếu điện trở thay thế và kiểm tra bằng thiết bị đo phù hợp.

4. Kết cấu vỏ nhôm

Dòng điện trở RXLG sử dụng vỏ nhôm bao bọc phần tử điện trở dây quấn. Thiết kế giúp bảo vệ cấu trúc bên trong và hỗ trợ truyền nhiệt ra bề mặt lắp đặt.

Khả năng tản nhiệt thực tế còn phụ thuộc vào vị trí gá lắp, luồng không khí, nhiệt độ môi trường và diện tích bề mặt tiếp xúc.

5. Phù hợp với các hệ thống hãm điện trở

Điện trở có thể được xem xét cho hệ thống truyền động cần giảm tốc nhanh hoặc có năng lượng tái sinh đáng kể, với điều kiện bộ điều khiển hỗ trợ mạch hãm và thông số điện trở phù hợp.

Nguyên lý hoạt động của điện trở xả

Khi động cơ được điều khiển giảm tốc, trong một số điều kiện tải, động cơ có thể hoạt động như máy phát và đưa năng lượng trở lại DC bus của biến tần.

Nếu năng lượng tái sinh không được xử lý phù hợp, điện áp DC bus có thể tăng đến ngưỡng bảo vệ quá áp.

Trong hệ thống có bộ hãm điện trở, quá trình hoạt động cơ bản gồm:

1. Động cơ giảm tốc hoặc vận hành trong trạng thái tái sinh năng lượng.
2. Điện áp DC bus có xu hướng tăng do năng lượng được đưa trở lại mạch DC.
3. Mạch hãm điều khiển phần tử đóng cắt để đưa năng lượng qua điện trở xả khi đạt điều kiện kích hoạt.
4. Điện trở chuyển điện năng thành nhiệt năng và truyền nhiệt ra môi trường.
5. Quá trình đóng cắt được điều khiển theo thiết kế của bộ hãm và biến tần.

Với điện trở thuần, công suất tức thời có thể tính theo công thức P = U²/R, trong đó U là điện áp thực tế đặt lên điện trở và R là giá trị điện trở. Công suất phát sinh trong quá trình hãm không nhất thiết bằng công suất định mức 600W.

Ứng dụng của RXLG-600W-150RJ

Điện trở xả RXLG-600W-150RJ có thể được xem xét trong các hệ thống sau khi xác nhận khả năng tương thích:

• Biến tần điều khiển động cơ: Tiêu tán năng lượng trong quá trình hãm động cơ.
• Băng tải công nghiệp: Hỗ trợ hệ thống truyền động có yêu cầu giảm tốc theo chu kỳ.
• Máy đóng gói: Sử dụng trong mạch hãm của các trục truyền động có chế độ dừng và chạy lặp lại.
• Máy CNC: Phục vụ các ứng dụng truyền động cần kiểm soát quá trình giảm tốc.
• Máy cuốn và xả cuộn: Xử lý năng lượng tái sinh khi cơ cấu truyền động giảm tốc trong điều kiện phù hợp.
• Hệ thống nâng hạ: Có thể được sử dụng trong mạch hãm được thiết kế phù hợp với đặc tính tải tái sinh.

Danh sách trên là những ứng dụng điển hình của điện trở hãm, không có nghĩa RXLG-600W-150RJ phù hợp với mọi thiết bị thuộc các nhóm này.

Khi nào nên lựa chọn RXLG-600W-150RJ?

Model này phù hợp để xem xét khi hệ thống yêu cầu điện trở hãm 150Ω, công suất danh định 600W và có đủ điều kiện tản nhiệt.

Trước khi lựa chọn, cần xác định:

• Biến tần hoặc bộ hãm có cho phép sử dụng điện trở 150Ω hay không.
• Công suất trung bình và năng lượng của mỗi lần hãm có nằm trong giới hạn cho phép hay không.
• Chu kỳ hãm, thời gian giảm tốc và quán tính tải có phù hợp với khả năng chịu nhiệt của điện trở hay không.
• Không gian lắp đặt và điều kiện thông gió có đáp ứng yêu cầu tản nhiệt hay không.
• Kích thước cơ khí, kiểu đầu nối và yêu cầu cách điện có tương thích với hệ thống hiện tại hay không.

Quan trọng: Không thể xác định điện trở này tương thích với một biến tần chỉ dựa vào công suất động cơ. Cần đối chiếu hướng dẫn chọn điện trở hãm của nhà sản xuất biến tần.

Lưu ý khi lắp đặt và thay thế

• Không lắp điện trở có trị số nhỏ hơn giới hạn tối thiểu mà biến tần cho phép.
• Xác minh đúng thông số điện trở, công suất và khả năng chịu xung trước khi thay thế.
• Bố trí điện trở tại vị trí có khả năng tản nhiệt phù hợp, tránh tiếp xúc với vật liệu dễ cháy.
• Không chạm trực tiếp vào điện trở trong hoặc ngay sau khi vận hành vì bề mặt có thể đạt nhiệt độ cao.
• Kiểm tra sơ đồ đấu nối của biến tần; không mặc định mọi cổng DC bus đều cho phép đấu trực tiếp điện trở hãm.
• Việc đấu nối và bảo trì cần được thực hiện bởi nhân sự kỹ thuật có chuyên môn, sau khi cô lập nguồn và xử lý điện áp dư theo hướng dẫn của thiết bị.

Câu hỏi thường gặp

1. RXLG-600W-150RJ có công suất và điện trở bao nhiêu?

Sản phẩm có công suất định mức 600W và trị số điện trở 150Ω, dung sai danh định ±5%.

2. Điện trở xả 600W 150Ω dùng để làm gì?

Điện trở được sử dụng để tiêu tán năng lượng điện thành nhiệt, thường trong mạch hãm của biến tần hoặc bộ điều khiển động cơ có chức năng hãm điện trở.

3. Có thể dùng RXLG-600W-150RJ cho mọi biến tần không?

Không. Cần kiểm tra điện trở hãm tối thiểu, công suất yêu cầu, cấu hình bộ hãm và hướng dẫn đấu nối của từng biến tần.

4. Có thể thay điện trở 150Ω 600W bằng điện trở 150Ω công suất lớn hơn không?

Có thể xem xét nếu điện trở thay thế đáp ứng yêu cầu kỹ thuật, khả năng chịu xung, điều kiện lắp đặt và hướng dẫn của nhà sản xuất thiết bị. Không nên chỉ đối chiếu hai thông số điện trở và công suất.

5. Vì sao điện trở xả nóng khi biến tần giảm tốc?

Do điện năng được chuyển thành nhiệt khi dòng điện đi qua điện trở. Đây là nguyên lý hoạt động bình thường của điện trở hãm, nhưng nhiệt độ phải nằm trong giới hạn thiết kế và điều kiện vận hành cho phép.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế điện trở xả RXLG-600W-150RJ 600W 150Ω có thể liên hệ Điện Tử LVT để trao đổi thông số kỹ thuật và yêu cầu sử dụng.

Khi liên hệ, nên cung cấp mã biến tần, ảnh tem điện trở cũ, công suất động cơ và đặc điểm chu kỳ hãm để hỗ trợ đối chiếu sản phẩm phù hợp với hệ thống.
