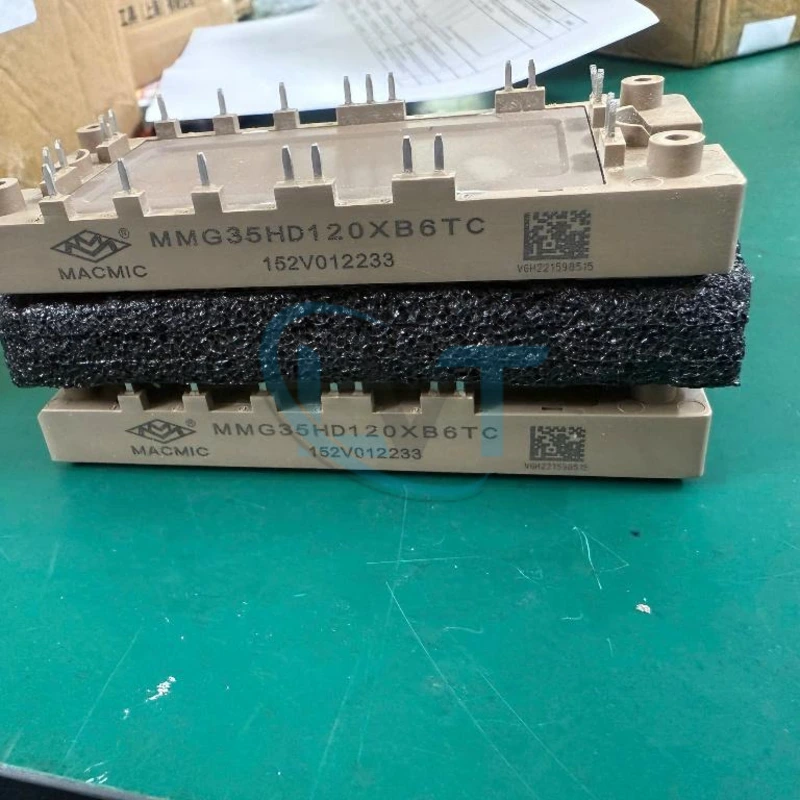

Module IGBT MacMic MMG35HD120XB6TC 1200V 35A PIM

Mô tả

MMG35HD120XB6TC là module bán dẫn công suất PIM 1200V 35A của MacMic, tích hợp các khối Rectifier + Brake Chopper + Inverter trong cùng một package. Module sử dụng IGBT công nghệ Trench + Field Stop, tích hợp diode free-wheeling và cảm biến nhiệt độ NTC. Thiết kế tích hợp cao giúp MMG35HD120XB6TC phù hợp với biến tần, bộ nguồn công suất, hệ truyền động servo và các hệ thống điều khiển động cơ AC cần module công suất nhỏ gọn.

Tổng quan về sản phẩm

MMG35HD120XB6TC thuộc nhóm PIM – Power Integrated Module. Thay vì sử dụng riêng cầu chỉnh lưu, IGBT inverter và transistor brake chopper, module tích hợp các thành phần công suất chính vào cùng một package có đế đồng cách điện.

Phần inverter sử dụng IGBT có điện áp Collector-Emitter tối đa 1200V. Datasheet công bố dòng Collector DC 35A tại Tc = 100°C, trong khi giá trị tại Tc = 25°C đạt 54A. Module còn tích hợp brake chopper để điều khiển điện trở hãm trong các hệ truyền động cần xử lý năng lượng tái sinh khi động cơ giảm tốc.

MMG35HD120XB6TC sử dụng package tiêu chuẩn công nghiệp với insulated copper base plate và chân hàn PCB, đồng thời tích hợp NTC để giám sát nhiệt độ module.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• PIM tích hợp cao: kết hợp rectifier, brake chopper và inverter trong cùng một module, giúp đơn giản hóa tầng công suất của biến tần và bộ điều khiển động cơ.
• IGBT 1200V: phù hợp với các bộ biến đổi công suất sử dụng DC bus điện áp cao trong hệ thống công nghiệp.
• Dòng inverter 35A tại Tc = 100°C: đáp ứng nhiều ứng dụng truyền động và biến tần trong phạm vi thiết kế của module.
• Trench + Field Stop IGBT: giúp MacMic tối ưu điện áp bão hòa và đặc tính chuyển mạch của phần tử công suất.
• VCE(sat) điển hình 1.85V: được công bố tại IC = 35A, VGE = 15V và Tj = 25°C.
• Free-wheeling diode tích hợp: hỗ trợ dòng hồi tiếp của tải cảm trong tầng inverter.
• Brake chopper tích hợp: thuận tiện cho hệ thống cần điện trở hãm khi động cơ giảm tốc nhanh hoặc tải có quán tính lớn.
• NTC tích hợp: cho phép mạch điều khiển theo dõi nhiệt độ module để triển khai chức năng bảo vệ nhiệt.
• Đế đồng cách điện: hỗ trợ truyền nhiệt từ module sang heatsink đồng thời đảm bảo cách điện theo cấu trúc package.
• Điện áp cách điện 3000VAC: hỗ trợ yêu cầu cách điện giữa phần công suất và đế module.

Nguyên lý hoạt động

MMG35HD120XB6TC tích hợp ba khối công suất chính. Đầu tiên, rectifier chỉnh lưu nguồn AC thành điện áp DC để hình thành DC bus. Điện áp DC sau đó được cấp cho tầng inverter IGBT.

Tầng inverter sử dụng các IGBT đóng cắt theo tín hiệu điều khiển từ driver để tạo điện áp AC có tần số và điện áp mong muốn. Trong biến tần, cơ chế này cho phép điều khiển tốc độ và đặc tính hoạt động của động cơ AC.

Khối brake chopper được sử dụng khi năng lượng từ động cơ trả về DC bus trong quá trình giảm tốc. IGBT brake chopper có thể đóng cắt để đưa năng lượng này sang điện trở hãm phù hợp, giúp kiểm soát điện áp DC bus.

Cảm biến NTC 5 kΩ tại 25°C tích hợp trong module cung cấp thông tin nhiệt độ cho mạch giám sát bên ngoài. Đây là một phần quan trọng của hệ thống bảo vệ công suất khi module làm việc với dòng lớn.

Ứng dụng

Theo tài liệu MacMic, MMG35HD120XB6TC được định hướng cho các ứng dụng như:

• Biến tần công nghiệp.
• Điều khiển động cơ AC.
• Motion control.
• Servo control.
• Bộ nguồn công suất.
• Hệ truyền động điện công nghiệp.
• Tầng công suất inverter.
• Thiết bị sử dụng Rectifier + Brake + Inverter tích hợp.

Module đặc biệt phù hợp khi nhà thiết kế cần giảm số lượng linh kiện công suất rời bằng một PIM tích hợp nhiều chức năng trong cùng package.

Khi nào nên lựa chọn MMG35HD120XB6TC?

MMG35HD120XB6TC phù hợp khi thiết bị sử dụng hoặc yêu cầu PIM 1200V 35A với cấu trúc Rectifier + Brake Chopper + Inverter tương thích.

Khi lựa chọn hoặc thay thế cần kiểm tra:

• Điện áp VCES yêu cầu của tầng inverter.
• Dòng tải thực tế và điều kiện nhiệt độ case.
• Sơ đồ mạch bên trong module.
• Pinout và kích thước package.
• Điện áp và dòng điều khiển gate.
• Thông số diode và brake chopper.
• Driver IGBT đang sử dụng.
• Thiết kế heatsink và khả năng tản nhiệt.
• NTC và mạch giám sát nhiệt độ.
• Khoảng cách chân và phương pháp gắn PCB.

Không nên lựa chọn module thay thế chỉ dựa trên thông số 1200V/35A. Hai module có cùng điện áp và dòng điện vẫn có thể khác pinout, topology, package, đặc tính switching hoặc yêu cầu driver.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác mã MMG35HD120XB6TC trước khi đặt hàng vì MacMic có nhiều module cùng family với dòng điện và topology khác nhau.
• Khi sửa biến tần, cần xác định nguyên nhân làm hỏng module trước khi lắp linh kiện mới. Lỗi driver gate, DC bus, điện trở hãm hoặc tải động cơ có thể làm module mới hỏng lại.
• Phải kiểm tra cách điện và tình trạng heatsink trước khi lắp module mới.
• Bề mặt tiếp xúc giữa module và heatsink cần được xử lý theo yêu cầu tản nhiệt của thiết kế.
• Không vượt quá giới hạn điện áp Gate-Emitter ±20V của IGBT.
• Các giá trị dòng điện trong datasheet phụ thuộc điều kiện nhiệt độ; không nên coi giá trị dòng tại Tc = 25°C là dòng vận hành liên tục cho mọi ứng dụng.
• Khi tìm module tương đương cần đối chiếu cả schematic nội bộ, kích thước cơ khí, pinout và đặc tính switching.
• Việc thiết kế hoặc sửa chữa tầng công suất điện áp cao cần được thực hiện bởi người có chuyên môn và tuân thủ quy trình an toàn điện.

Câu hỏi thường gặp

MMG35HD120XB6TC là linh kiện gì?

Đây là PIM – Power Integrated Module của MacMic, tích hợp cầu chỉnh lưu, brake chopper và tầng inverter IGBT trong cùng một module công suất.

MMG35HD120XB6TC có điện áp và dòng bao nhiêu?

Phần inverter sử dụng IGBT 1200V. Datasheet công bố dòng Collector DC 35A tại Tc = 100°C và 54A tại Tc = 25°C.

MMG35HD120XB6TC có dùng trong biến tần được không?

Có. MacMic liệt kê inverter và AC motor control trong các ứng dụng của MMG35HD120XB6TC. Cấu trúc Rectifier + Brake + Inverter cũng phù hợp với tầng công suất của nhiều biến tần công nghiệp.

Module có tích hợp cảm biến nhiệt độ không?

Có. MMG35HD120XB6TC tích hợp NTC, với điện trở danh định khoảng 5 kΩ tại 25°C và B25/50 bằng 3375K.

Có thể thay MMG35HD120XB6TC bằng module IGBT 1200V 35A khác không?

Không nên thay trực tiếp chỉ dựa trên điện áp và dòng điện. Cần đối chiếu topology, pinout, package, thông số switching, diode, brake chopper, NTC, driver gate và khả năng tản nhiệt trước khi lựa chọn linh kiện tương đương.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế MacMic MMG35HD120XB6TC, khách hàng nên cung cấp ảnh module cũ, mã biến tần hoặc thiết bị sử dụng module, hình ảnh bo công suất và tình trạng lỗi. Các thông tin này giúp đối chiếu đúng PIM, pinout và thông số kỹ thuật trước khi thay thế.

Điện Tử LVT hỗ trợ đối chiếu model và thông số để lựa chọn module IGBT, linh kiện bán dẫn công suất và linh kiện sửa chữa thiết bị công nghiệp phù hợp.
