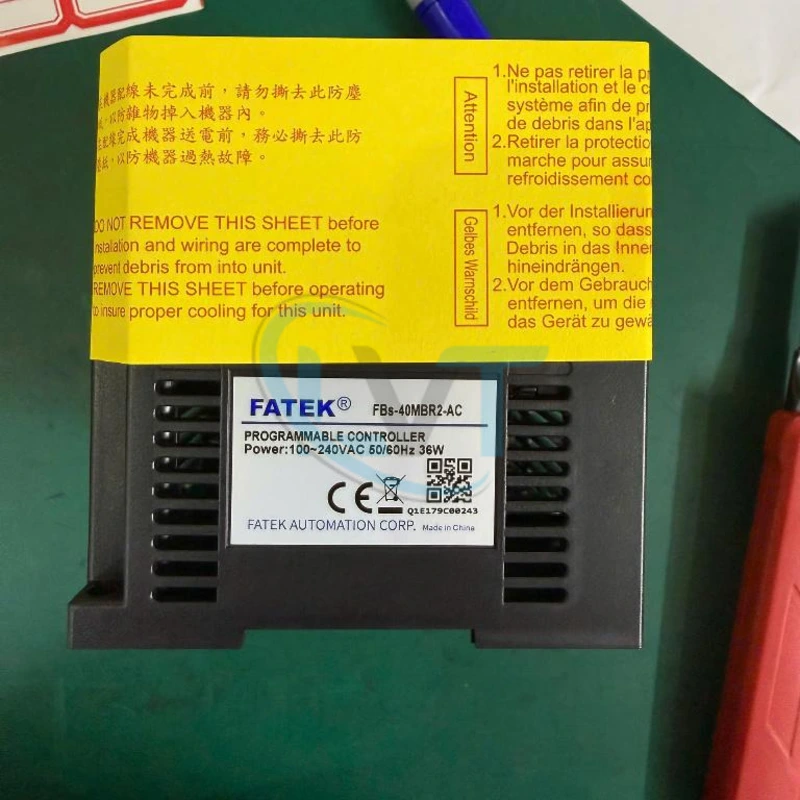

Bộ lập trình PLC FATEK FBs-40MBR2-AC 24 ngõ vào 16 ngõ ra Relay

Mô tả

FATEK FBs-40MBR2-AC là bộ lập trình PLC thuộc dòng FBs Series, được thiết kế cho các hệ thống điều khiển máy và tự động hóa công nghiệp. PLC tích hợp tổng cộng 40 điểm I/O, gồm 24 ngõ vào số 24VDC và 16 ngõ ra relay, sử dụng nguồn cấp 100–240VAC. Phiên bản MB sử dụng terminal block có thể tháo rời, thuận tiện cho việc đấu dây, bảo trì và thay thế thiết bị. FBs-40MBR2-AC còn tích hợp cổng RS232 và hỗ trợ mở rộng thêm các cổng truyền thông phù hợp với hệ thống PLC, HMI và thiết bị ngoại vi.

Tổng quan về sản phẩm

FBs-40MBR2-AC là PLC của FATEK Automation, thuộc nhóm FBs Main Unit. Model này cung cấp 24 digital input và 16 relay output ngay trên CPU, phù hợp với các máy có số lượng tín hiệu điều khiển mức trung bình mà không cần bố trí nhiều module I/O rời.

Trong mã sản phẩm, ký hiệu R xác định phiên bản sử dụng relay output, 2 thể hiện cổng truyền thông tích hợp RS232 và AC xác định phiên bản sử dụng nguồn cấp 100–240VAC. Dòng MB sử dụng removable terminal block, giúp việc tháo lắp PLC thuận tiện hơn khi bảo trì tủ điện.

PLC hỗ trợ các ngõ vào tốc độ cao, có thể sử dụng trong những ứng dụng cần đọc xung từ encoder, cảm biến hoặc thiết bị phát xung phù hợp. Hệ thống truyền thông của FBs cũng cho phép PLC kết nối với HMI, máy tính hoặc các thiết bị automation khác.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• 40 I/O tích hợp: gồm 24 input và 16 relay output, đáp ứng nhiều máy và hệ thống điều khiển có quy mô vừa.
• Ngõ ra relay: thuận tiện khi điều khiển contactor, relay trung gian, van điện từ, đèn báo và nhiều loại tải có điện áp khác nhau trong giới hạn cho phép của tiếp điểm.
• Nguồn 100–240VAC: có thể cấp nguồn PLC trực tiếp từ nguồn AC phù hợp trong tủ điều khiển mà không cần nguồn DC riêng cho CPU.
• Ngõ vào tốc độ cao: 2 input hỗ trợ tốc độ đến 100kHz, hữu ích trong các ứng dụng đếm xung và đọc tín hiệu tốc độ cao.
• RS232 tích hợp: hỗ trợ kết nối PLC với máy tính, HMI hoặc thiết bị truyền thông tương thích.
• Có khả năng mở rộng truyền thông: dòng FBs hỗ trợ bổ sung các cổng RS232, RS485 hoặc Ethernet tùy module và cấu hình sử dụng.
• Terminal block tháo rời: phiên bản MB thuận tiện hơn trong quá trình đấu dây, bảo trì hoặc thay PLC.
• Dung lượng chương trình 20K Words: đáp ứng các chương trình điều khiển máy và automation có mức độ phức tạp phù hợp với dòng FBs.

Nguyên lý hoạt động

FBs-40MBR2-AC nhận trạng thái từ cảm biến, công tắc hành trình, nút nhấn và các thiết bị trường thông qua 24 ngõ vào số 24VDC. CPU xử lý các tín hiệu này dựa trên chương trình điều khiển đã được người dùng lập trình và lưu trong PLC.

Sau khi xử lý logic, PLC điều khiển 16 relay output để đóng hoặc ngắt các thiết bị bên ngoài như relay trung gian, contactor, van điện từ hoặc đèn báo. Với những ứng dụng cần đếm xung, một số input của PLC hỗ trợ tần số cao hơn các input thông thường.

Cổng RS232 tích hợp có thể được sử dụng để lập trình, giám sát hoặc giao tiếp với thiết bị tương thích. Khi hệ thống yêu cầu nhiều kết nối hơn, có thể cấu hình thêm các cổng truyền thông phù hợp với kiến trúc của FBs Series.

Ứng dụng

FATEK FBs-40MBR2-AC phù hợp với nhiều hệ thống điều khiển tự động như:

• Máy đóng gói và máy sản xuất tự động.
• Băng tải và hệ thống vận chuyển sản phẩm.
• Máy cắt, máy ép và máy gia công.
• Hệ thống cấp liệu tự động.
• Điều khiển contactor và động cơ thông qua mạch công suất.
• Hệ thống sử dụng cảm biến và công tắc hành trình.
• Máy cần đếm sản phẩm hoặc tín hiệu xung.
• Tủ điều khiển dây chuyền sản xuất.
• Hệ thống PLC kết nối HMI.
• Các ứng dụng automation cần 24 input và 16 relay output.

Khi nào nên lựa chọn FBs-40MBR2-AC?

FBs-40MBR2-AC phù hợp khi hệ thống cần một PLC FATEK với 40 I/O tích hợp, trong đó có 24 input 24VDC và 16 relay output, đồng thời sử dụng nguồn AC 100–240V.

Trước khi lựa chọn cần kiểm tra:

• Máy cần bao nhiêu digital input và output.
• Thiết bị đầu ra có phù hợp với relay output hay không.
• Nguồn cấp PLC tại tủ có nằm trong dải 100–240VAC hay không.
• Có cần đọc encoder hoặc tín hiệu xung tốc độ cao hay không.
• Hệ thống cần RS232, RS485 hay Ethernet.
• Có yêu cầu mở rộng thêm I/O hoặc module chức năng đặc biệt hay không.
• Chương trình hiện tại có được phát triển cho FBs Series hay không.

Nếu ứng dụng yêu cầu phát xung tốc độ cao trực tiếp để điều khiển servo hoặc stepper, cần kiểm tra phiên bản transistor output phù hợp thay vì mặc định lựa chọn FBs-40MBR2-AC sử dụng relay output.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Không nhầm FBs-40MBR2-AC với FBs-40MBT2-AC hoặc FBs-40MBJ2-AC vì các phiên bản T/J sử dụng transistor output thay vì relay output.
• Ký hiệu AC xác định phiên bản nguồn 100–240VAC; cần kiểm tra kỹ trước khi cấp nguồn cho PLC.
• Digital input của model sử dụng tín hiệu 24VDC, không được đưa trực tiếp điện áp AC vào các chân input.
• Relay output phù hợp với đóng cắt tải nhưng không phải lựa chọn tối ưu cho ứng dụng yêu cầu phát xung tốc độ cao.
• Với tải có dòng lớn như động cơ, không nên sử dụng output PLC để cấp trực tiếp mà cần thiết bị đóng cắt hoặc driver phù hợp.
• Khi thay PLC trên máy đang hoạt động, cần sao lưu chương trình và các thông số cần thiết trước khi tháo thiết bị cũ.
• Kiểm tra đầy đủ wiring diagram và terminal assignment trước khi đấu lại dây vào PLC mới.

Câu hỏi thường gặp

FBs-40MBR2-AC có bao nhiêu ngõ vào và ngõ ra?

PLC có 24 digital input 24VDC và 16 relay output, tổng cộng 40 điểm I/O tích hợp.

FBs-40MBR2-AC sử dụng nguồn bao nhiêu?

Phiên bản AC sử dụng nguồn cấp 100–240VAC.

Ngõ ra của FBs-40MBR2-AC là relay hay transistor?

Ký hiệu R trong model xác định thiết bị sử dụng 16 relay output. Nếu cần transistor output phải lựa chọn phiên bản tương ứng của FBs Series.

FBs-40MBR2-AC có cổng truyền thông không?

Có. Phiên bản R2 tích hợp một cổng RS232 và kiến trúc FBs hỗ trợ mở rộng thêm các cổng truyền thông tùy cấu hình.

FBs-40MBR2-AC có dùng để đọc xung tốc độ cao được không?

Có. Trong 24 digital input, model có 2 điểm tốc độ cao đến 100kHz cùng các input tốc độ trung bình. Cần cấu hình chương trình và đấu tín hiệu đúng yêu cầu của FATEK.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế FATEK FBs-40MBR2-AC, khách hàng nên cung cấp ảnh tem PLC cũ, chương trình hoặc cấu hình máy nếu có, loại tín hiệu input/output và yêu cầu truyền thông. Đặc biệt cần phân biệt chính xác relay output với transistor output và nguồn AC với các phiên bản nguồn DC.

Điện Tử LVT hỗ trợ đối chiếu model và thông số kỹ thuật để lựa chọn PLC FATEK, module mở rộng và thiết bị tự động hóa phù hợp với hệ thống đang sử dụng.
