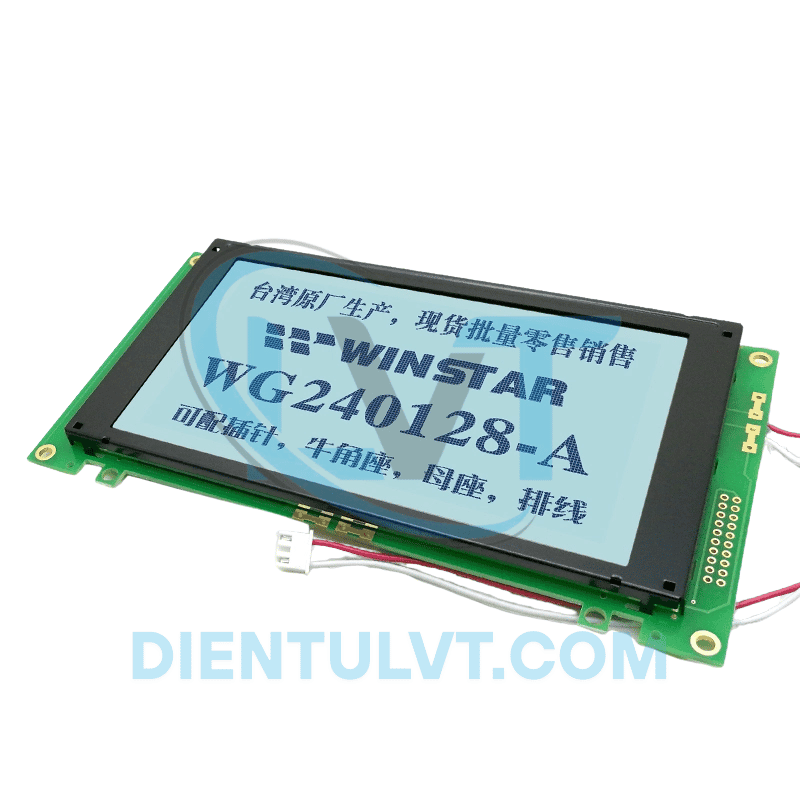

Màn hình WG240128A

Mô tả

1. Màn Hình WG240128A – Giải Pháp Hiển Thị Đồ Họa Điểm Ma Trận Từ Winstar

Màn hình WG240128A là một mô-đun LCD đồ họa điểm ma trận (graphic dot matrix LCD module) kích thước 240×128 điểm, thuộc dòng sản phẩm của Winstar (hoặc các nhà sản xuất OEM tương tự như WINSTAR, Truly, Sharp). Với tùy chọn màn hình đen (black screen) và hàn chân (welded pins), mô-đun này được thiết kế để hiển thị đồ họa và văn bản trong các ứng dụng công nghiệp như thiết bị y tế, bảng điều khiển máy móc, hoặc hệ thống đo lường. Sản phẩm nổi bật với độ bền cao, hiển thị rõ nét, và khả năng tích hợp linh hoạt nhờ giao diện 8080 hoặc tùy chọn SPI.

Màn Hình WG240128A Là Gì?

WG240128A là mô-đun LCD đồ họa điểm ma trận của Winstar:

• WG: Dòng sản phẩm LCD của Winstar, hỗ trợ hiển thị đồ họa.
• 240128: Độ phân giải 240×128 điểm (pixels).
• A: Phiên bản cụ thể, thường liên quan đến loại màn hình (FSTN, STN) hoặc cấu hình giao diện.
• Màn hình đen (black screen): Nền đen với ký tự sáng, thường là chế độ hiển thị âm bản (negative mode).
• Hàn chân (welded pins): Sử dụng chân cắm hàn (pin header) để kết nối với bo mạch điều khiển.

Mô-đun này sử dụng bộ điều khiển tích hợp (như RA6963 hoặc T6963C), hỗ trợ hiển thị đồ họa và văn bản, với tùy chọn giao diện 8080 (mặc định) hoặc SPI (3-line/4-line). Nó được thiết kế để hoạt động ổn định trong môi trường công nghiệp, với độ tương phản cao và khả năng tích hợp đèn nền LED.

Thông Số Kỹ Thuật

• Model: WG240128A (tùy chọn nền đen, chân cắm hàn).
• Loại: Mô-đun LCD đồ họa điểm ma trận (graphic dot matrix LCD).
• Độ phân giải: 240×128 điểm (pixels).
• Kích thước hiển thị: ~93.7 x 52.0mm (khu vực hoạt động, tùy cấu hình).
• Kích thước tổng: ~144.0 x 104.0 x 12.5mm (ước lượng).
• Loại màn hình: FSTN/STN, chế độ âm bản (nền đen, ký tự sáng).
• Bộ điều khiển: RA6963, T6963C, hoặc tương đương.
• Điện áp nguồn: 3.3V hoặc 5.0V (tùy cấu hình).
• Đèn nền: LED trắng hoặc vàng-xanh, điều khiển độc lập.
• Giao diện:
  • Mặc định: 8080 (8-bit parallel).
  • Tùy chọn: SPI (3-line/4-line, 9-bit serial), 6800.
• Chu kỳ nhiệm vụ (Duty Cycle): 1/128.
• Độ tương phản: Điều chỉnh qua mạch bên ngoài (điện trở hoặc IC điều khiển).
• Cấp bảo vệ: IP50 (chống bụi, không chống nước).
• Nhiệt độ hoạt động: -20°C đến +70°C.
• Nhiệt độ bảo quản: -30°C đến +80°C.
• Kết nối: Chân cắm hàn (pin header, thường 20 chân hoặc tùy cấu hình).
• Trọng lượng: ~150-200g (bao gồm đèn nền).
• Tiêu chuẩn: CE, RoHS.
• Ứng dụng: Thiết bị y tế, bảng điều khiển máy móc, đồng hồ đo công nghiệp, hệ thống giám sát.

Lưu ý: Thông số cụ thể (đèn nền, giao diện) cần xác nhận từ nhà cung cấp vì WG240128A có nhiều cấu hình tùy chỉnh (như WG240128A-FFK-VZCX2, WG240128A-TMI-TZ#001).

Ưu Điểm Nổi Bật

1. Hiển Thị Rõ Nét

• Độ phân giải 240×128 điểm hỗ trợ hiển thị đồ họa phức tạp, văn bản, hoặc biểu đồ, lý tưởng cho các ứng dụng công nghiệp yêu cầu thông tin chi tiết.
• Chế độ âm bản (nền đen, ký tự sáng) tăng độ tương phản, dễ đọc trong điều kiện ánh sáng yếu hoặc môi trường công nghiệp.

2. Độ Bền Cao

• Loại màn FSTN/STN với đèn nền LED (tuổi thọ >50,000 giờ) đảm bảo hoạt động ổn định trong môi trường khắc nghiệt (-20°C đến +70°C).
• Vỏ nhựa và cấu trúc chắc chắn chịu được rung động, phù hợp cho máy móc công nghiệp hoặc thiết bị y tế.

3. Tích Hợp Linh Hoạt

• Giao diện 8080 (hoặc SPI tùy chọn) tương thích với các vi điều khiển phổ biến (STM32, Arduino, PIC).
• Chân cắm hàn (pin header) đơn giản hóa kết nối với bo mạch điều khiển, hỗ trợ lắp đặt nhanh trên các hệ thống tùy chỉnh.
• Tùy chọn điện áp 3.3V/5.0V phù hợp với nhiều hệ thống nguồn khác nhau.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận vi điều khiển hoặc bo mạch điều khiển (STM32, Arduino) tương thích với giao diện 8080 (hoặc SPI).
   • Kiểm tra nguồn 3.3V/5.0V và đèn nền (LED trắng hoặc vàng-xanh) phù hợp với thiết kế mạch.
   • Chuẩn bị dây nối và dụng cụ hàn để kết nối chân cắm (pin header).

2. Lắp đặt:

   • Gắn màn hình vào khung hoặc bảng điều khiển qua các lỗ bắt vít (thường 4 lỗ Ø3.5mm).
   • Hàn chân cắm (pin header, thường 20 chân) vào bo mạch điều khiển, đảm bảo đúng thứ tự chân theo datasheet (D0-D7, CS, WR, RD, RST, v.v.).

3. Kết nối:

   • Nguồn: Đấu dây VDD (3.3V/5.0V) và GND vào chân nguồn.
   • Đèn nền: Kết nối chân A (anode) và K (cathode) của đèn LED với mạch điều khiển (thường cần điện trở hạn dòng 100-220Ω).
   • Dữ liệu: Nối các chân giao diện (D0-D7, CS, WR, RD) với vi điều khiển theo sơ đồ 8080 hoặc SPI.
   • Độ tương phản: Gắn điện trở hoặc IC điều khiển (như LM317) vào chân V0 để điều chỉnh độ tương phản.

4. Vận hành:

   • Cấp nguồn, khởi động vi điều khiển và tải chương trình điều khiển (thư viện như U8g2 hoặc tự viết).
   • Kiểm tra màn hình hiển thị đồ họa/văn bản, điều chỉnh độ tương phản qua chân V0 nếu cần.
   • Đảm bảo đèn nền sáng đều, không nhấp nháy, và màn hình không bị đen (black screen) do lỗi kết nối.

5. Bảo trì:

   • Vệ sinh màn hình bằng khăn mềm để tránh bụi bẩn hoặc trầy xước thấu kính.
   • Kiểm tra chân cắm hàn định kỳ, hàn lại nếu lỏng hoặc đứt.
   • Thay mô-đun nếu màn hình bị đen hoàn toàn hoặc đèn nền hỏng sau thời gian dài sử dụng.

Lưu ý:

• Không vượt quá điện áp nguồn (3.3V/5.0V) để tránh hỏng bộ điều khiển RA6963/T6963C.
• Đảm bảo đấu nối đúng chân cắm theo datasheet để tránh lỗi hiển thị hoặc màn hình đen.
• Tránh môi trường vượt 70°C hoặc ẩm ướt (IP50 không chống nước).
• Nếu màn hình đen (black screen), kiểm tra nguồn, kết nối chân, hoặc thay lõi điều khiển nếu cần.

Đối Tượng Phù Hợp

• Thiết bị y tế: Hiển thị dữ liệu trên máy đo huyết áp, máy siêu âm, hoặc thiết bị phân tích y khoa.
• Công nghiệp: Bảng điều khiển máy CNC, hệ thống giám sát nhiệt độ, hoặc đồng hồ đo công nghiệp.
• Tự động hóa: Ứng dụng trong robot, hệ thống IoT, hoặc thiết bị đo lường thông minh.
