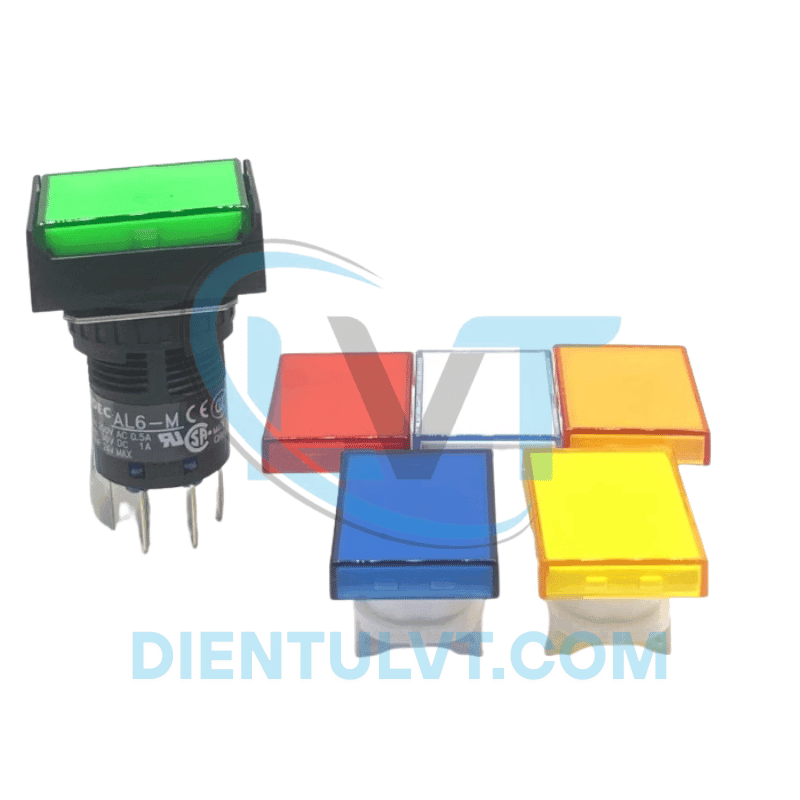

Nút nhấn có đèn AL6H-M24GC

Mô tả

1. Nút Ấn Có Đèn AL6H-M24GC – Giải Pháp Điều Khiển Từ IDEC

Nút ấn có đèn AL6H-M24GC là một nút ấn chiếu sáng (illuminated pushbutton switch) thuộc dòng A6 của IDEC (Nhật Bản), được thiết kế để điều khiển và hiển thị trạng thái trong các hệ thống tự động hóa công nghiệp. Với kích thước lỗ lắp Ø16mm, hình chữ nhật, ngõ ra SPDT (1NO+1NC), và đèn LED màu xanh lá cây (green), nút ấn này phù hợp cho các ứng dụng như dây chuyền sản xuất, bảng điều khiển, hoặc máy móc công nghiệp. Sản phẩm nổi bật với thiết kế nhỏ gọn, độ bền cao, và khả năng tích hợp dễ dàng vào các hệ thống điều khiển.

Nút Ấn Có Đèn AL6H-M24GC Là Gì?

AL6H-M24GC là nút ấn chiếu sáng của IDEC:

• AL6H: Dòng nút ấn có đèn, hình chữ nhật, kích thước Ø16mm.
• M: Loại nút ấn tự động trở về (momentary), nhấn để kích hoạt, thả để trở về trạng thái ban đầu.
• 24: Điện áp đèn LED 24V AC/DC.
• GC: Màu đèn xanh lá cây (Green Color).

Nút ấn này tích hợp đèn LED để hiển thị trạng thái vận hành, sử dụng cơ chế tiếp điểm SPDT (1 thường mở – 1NO, 1 thường đóng – 1NC) để điều khiển mạch điện, thường được dùng trong bảng điều khiển hoặc máy móc công nghiệp.

Thông Số Kỹ Thuật

• Model: AL6H-M24GC.
• Loại: Nút ấn chiếu sáng, hình chữ nhật, tự động trở về (momentary).
• Kích thước lỗ lắp: Ø16.2mm.
• Điện áp đèn LED: 24V AC/DC (±10%).
• Màu đèn: Xanh lá cây (Green).
• Tiếp điểm: SPDT (1NO + 1NC, single-pole double-throw).
• Dòng định mức:
  • 5A tại 125VAC/250VAC (tải trở).
  • 3A tại 30VDC (tải trở).
• Độ bền điện: ≥100,000 lần (tại 3A, 250VAC).
• Độ bền cơ học: ≥1,000,000 lần nhấn.
• Vật liệu:
  • Vỏ: Nhựa polycarbonate (PC) chống cháy.
  • Thấu kính: Nhựa PC trong suốt.
  • Tiếp điểm: Hợp kim bạc.
• Cấp bảo vệ: IP40 (chống bụi, không chống nước).
• Nhiệt độ hoạt động: -25°C đến +55°C (không đóng băng).
• Kết nối: Terminal vít hoặc đầu nối nhanh.
• Kích thước: ~24 x 18 x 50mm (R x C x S, ước lượng).
• Trọng lượng: ~20-30g.
• Tiêu chuẩn: CE, UL, CSA, RoHS, IEC 60947-5-1.
• Ứng dụng: Bảng điều khiển, dây chuyền sản xuất, máy móc công nghiệp, HVAC.

Lưu ý: Thông số cụ thể (kết nối, phụ kiện) cần xác nhận từ nhà cung cấp vì AL6H-M24GC có thể tùy chỉnh theo yêu cầu.

Ưu Điểm Nổi Bật

1. Hiển Thị Trạng Thái Rõ Ràng

• Đèn LED xanh lá cây tích hợp với độ sáng cao, dễ quan sát trạng thái bật/tắt hoặc vận hành trong điều kiện ánh sáng yếu.
• Thấu kính PC trong suốt phân tán ánh sáng đều, tăng khả năng nhận diện từ xa.

2. Độ Bền và Độ Tin Cậy Cao

• Độ bền cơ học ≥1,000,000 lần nhấn và điện ≥100,000 lần, phù hợp cho các ứng dụng công nghiệp sử dụng liên tục.
• Vỏ nhựa PC chống cháy và tiếp điểm hợp kim bạc đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Dễ Tích Hợp và Lắp Đặt

• Kích thước lỗ lắp Ø16.2mm tiêu chuẩn, tương thích với nhiều bảng điều khiển.
• Ngõ ra SPDT (1NO+1NC) linh hoạt, dễ kết nối với PLC, rơ le, hoặc contactor trong các mạch điều khiển.
• Terminal vít hoặc đầu nối nhanh giúp lắp đặt và thay thế dễ dàng.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận điện áp hệ thống (24V AC/DC) và tải điều khiển tương thích với tiếp điểm (5A tại 250VAC, 3A tại 30VDC).
   • Kiểm tra bảng điều khiển có lỗ Ø16.2mm và không gian lắp đặt phù hợp.

2. Lắp đặt:

   • Khoét lỗ Ø16.2mm trên bảng điều khiển, lắp nút ấn vào và cố định bằng đai ốc đi kèm.
   • Đảm bảo thấu kính đèn hướng ra ngoài để dễ quan sát.

3. Kết nối:

   • Đèn LED: Đấu dây nguồn 24V AC/DC vào chân đèn (thường X1, X2 trên terminal).
   • Tiếp điểm SPDT:
     • Chân 1-2: Thường mở (NO), kết nối với mạch điều khiển (PLC, rơ le, contactor).
     • Chân 3-4: Thường đóng (NC), dùng cho mạch giám sát hoặc ngắt.
   • Sử dụng dây tiết diện 0.5-1.5mm², siết chặt vít terminal để đảm bảo tiếp xúc tốt.

4. Vận hành:

   • Cấp nguồn 24V AC/DC, kiểm tra đèn LED xanh lá cây sáng khi nút ấn được kích hoạt.
   • Nhấn nút để đóng/mở mạch điều khiển, thả nút để trở về trạng thái ban đầu (momentary).
   • Kiểm tra tín hiệu đầu ra qua PLC hoặc thiết bị giám sát để xác nhận hoạt động đúng.

5. Bảo trì:

   • Vệ sinh thấu kính đèn định kỳ bằng khăn mềm để duy trì độ sáng.
   • Kiểm tra terminal và tiếp điểm, siết lại nếu lỏng, thay thế nút ấn nếu tiếp điểm mòn hoặc đèn LED hỏng.

Lưu ý:

• Không vượt quá dòng 5A (250VAC) hoặc 3A (30VDC) để tránh hỏng tiếp điểm.
• Đảm bảo nguồn 24V AC/DC ổn định để tránh nhấp nháy đèn LED hoặc hỏng mạch.
• Tránh lắp ở môi trường ẩm ướt hoặc vượt 55°C vì IP40 không chống nước.

Đối Tượng Phù Hợp

• Dây chuyền sản xuất: Điều khiển bật/tắt máy móc, giám sát trạng thái trong lắp ráp điện tử, ô tô.
• Bảng điều khiển: Ứng dụng trong tủ điện, bảng điều khiển nhà máy, hoặc hệ thống tự động hóa.
• HVAC: Kiểm soát quạt, máy bơm, hoặc thiết bị trong hệ thống điều hòa không khí, thông gió.
