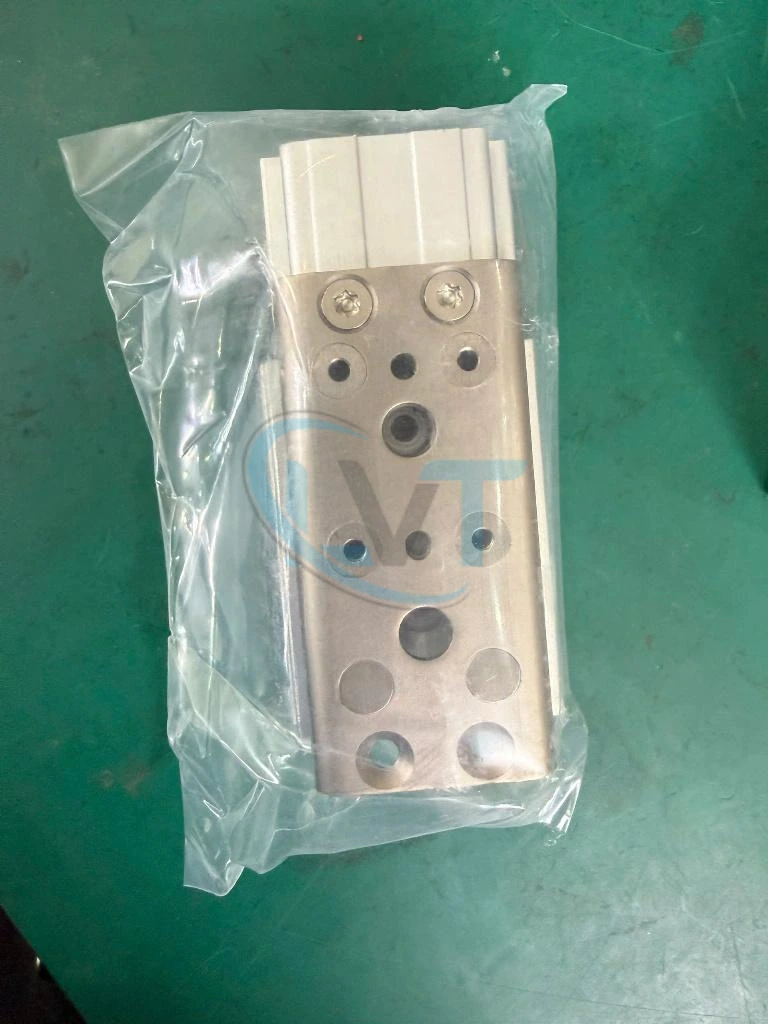

Xy lanh bàn trượt SMC MXQ12A-20ZN5 – Air Slide Table bore 12 mm, hành trình 20 mm

Mô tả

SMC MXQ12A-20ZN5 là xy lanh bàn trượt khí nén thuộc dòng MXQ Air Slide Table của SMC, tích hợp xy lanh và cơ cấu dẫn hướng tuyến tính trong cùng một cụm. Dòng MXQ được thiết kế cho các ứng dụng cần chuyển động thẳng có độ cứng và độ chính xác cao như gắp đặt, cấp phôi, định vị và lắp ráp tự động. Theo hệ thống CAD chính thức của SMC, mã gốc MXQ12A-20Z thuộc dòng MXQ12A, bore 12 mm, stroke 20 mm; biến thể ZN nằm trong nhóm cấu hình có auto switch/option tương ứng của cùng model. :contentReference[oaicite:0]{index=0}

Tổng quan về sản phẩm

MXQ12A thuộc nhóm double ported type của Series MXQ, hoạt động kiểu double acting. SMC công bố MXQ sử dụng recirculating linear guide nhằm tăng độ cứng và độ chính xác, phù hợp cho các cơ cấu cần bàn trượt tích hợp sẵn dẫn hướng thay vì dùng xy lanh rời kết hợp ray trượt bên ngoài. :contentReference[oaicite:1]{index=1}

Với model MXQ12A-20ZN5, thông tin chắc chắn có thể xác minh từ mã nền là bore 12 mm và hành trình 20 mm. Phần suffix ZN5 liên quan đến cấu hình tùy chọn/auto switch của model và cần đối chiếu part-number chart hoặc tem thực tế nếu cần xác định chính xác toàn bộ option.

Thông số kỹ thuật

Các thông số series MXQ ở trên được SMC công bố cho dòng MXQ Air Slide Table. Riêng cấu hình MXQ12A với stroke 20 mm được hệ thống CAD của hãng xác nhận trực tiếp. :contentReference[oaicite:2]{index=2}

Đặc điểm nổi bật và lợi ích

• Tích hợp xy lanh và bàn trượt: giảm số lượng chi tiết cơ khí cần thiết so với việc ghép xy lanh và linear guide riêng.
• Bore 12 mm, stroke 20 mm: phù hợp cho các cơ cấu hành trình ngắn cần độ cứng tốt và kích thước gọn.
• Recirculating linear guide: giúp bàn trượt đạt độ cứng và độ chính xác cao hơn trong các ứng dụng định vị và lắp ráp. :contentReference[oaicite:3]{index=3}
• Double acting: khí nén được cấp luân phiên hai phía để điều khiển chuyển động tiến và lùi chủ động.
• Không yêu cầu bôi trơn: giảm công việc bảo trì định kỳ trong nhiều ứng dụng tiêu chuẩn. :contentReference[oaicite:4]{index=4}
• Hỗ trợ auto switch: thuận tiện lấy tín hiệu vị trí hành trình về PLC hoặc bộ điều khiển.

Nguyên lý hoạt động

MXQ12A-20ZN5 sử dụng khí nén để tạo lực dịch chuyển piston bên trong thân xy lanh. Chuyển động của piston được truyền trực tiếp tới bàn trượt tích hợp, trong khi linear guide giữ cho bàn trượt chuyển động ổn định theo phương thẳng.

Do là loại double acting, khí nén được cấp vào hai phía của piston thông qua van điện từ để điều khiển cả hành trình tiến và hành trình lùi. Auto switch, nếu được lắp theo cấu hình của model, có thể cung cấp tín hiệu vị trí về PLC để xác nhận trạng thái bàn trượt.

Ứng dụng

SMC MXQ12A-20ZN5 phù hợp với các ứng dụng như:

• cơ cấu pick-and-place;
• máy lắp ráp tự động;
• cơ cấu cấp phôi;
• cơ cấu định vị sản phẩm;
• máy đóng gói;
• máy kiểm tra tự động;
• bàn trượt cho sensor hoặc camera;
• cơ cấu kẹp và đẩy;
• robot và thiết bị automation;
• dây chuyền sản xuất cần hành trình ngắn, độ cứng cao.

Khi nào nên lựa chọn MXQ12A-20ZN5?

Model này phù hợp khi máy cần một air slide table có bore 12 mm và hành trình 20 mm, đồng thời yêu cầu bàn trượt tích hợp dẫn hướng thay vì sử dụng xy lanh thường.

Trước khi lựa chọn hoặc thay thế cần kiểm tra:

• full part number trên tem;
• bore size 12 mm;
• stroke 20 mm;
• kiểu body MXQ12A;
• suffix option ZN5;
• loại auto switch nếu có;
• vị trí port khí;
• tải tác động lên bàn trượt;
• tốc độ vận hành;
• kích thước và vị trí lỗ mounting;
• orientation lắp đặt.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

Không nên thay MXQ12A-20ZN5 chỉ bằng một model có cùng bore và stroke. Trong Series MXQ có nhiều biến thể về adjuster, stopper, end lock, axial piping và auto switch; các suffix phía sau part number ảnh hưởng trực tiếp tới cấu hình cơ khí và cảm biến. Hệ thống CAD của SMC cho thấy ngay với nền MXQ12A-20Z đã tồn tại nhiều biến thể như ZN, ZB, ZL, ZC, ZM, ZE, ZF, ZH, ZJ. :contentReference[oaicite:5]{index=5}

Khi thay thế trên máy đang chạy, nên đối chiếu ảnh tem và kích thước mounting thay vì chỉ dựa vào phần đầu MXQ12A-20. Nếu hệ thống sử dụng auto switch, cũng cần kiểm tra đúng loại sensor và cách đi dây.

Câu hỏi thường gặp

SMC MXQ12A-20ZN5 là loại xy lanh gì?

Đây là air slide table, tức xy lanh khí nén tích hợp bàn trượt và linear guide, thuộc Series MXQ của SMC. :contentReference[oaicite:6]{index=6}

MXQ12A-20ZN5 có bore bao nhiêu?

Model thuộc cỡ 12 mm bore. SMC công bố MXQ12A là phiên bản bore 12 mm. :contentReference[oaicite:7]{index=7}

Hành trình của MXQ12A-20ZN5 là bao nhiêu?

Phần 20 trong model thể hiện stroke 20 mm. Hệ thống CAD của SMC xác nhận MXQ12A-20Z là stroke 20 mm. :contentReference[oaicite:8]{index=8}

MXQ12A hoạt động single acting hay double acting?

SMC công bố dòng MXQ□A hoạt động kiểu double acting. :contentReference[oaicite:9]{index=9}

Có thể thay bằng MXQ12A-20Z khác không?

Chỉ nên thay sau khi kiểm tra suffix option, auto switch, adjuster, stopper và kích thước lắp đặt. Các biến thể cùng nền MXQ12A-20Z có thể khác cấu hình thực tế.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm SMC MXQ12A-20ZN5 hoặc model thay thế tương đương, khách hàng nên cung cấp cho Điện Tử LVT ảnh tem xy lanh, ảnh toàn bộ cụm, model auto switch và kích thước lắp thực tế. Những thông tin này giúp xác định đúng suffix option và tránh nhầm giữa các biến thể MXQ có cùng bore và hành trình.
