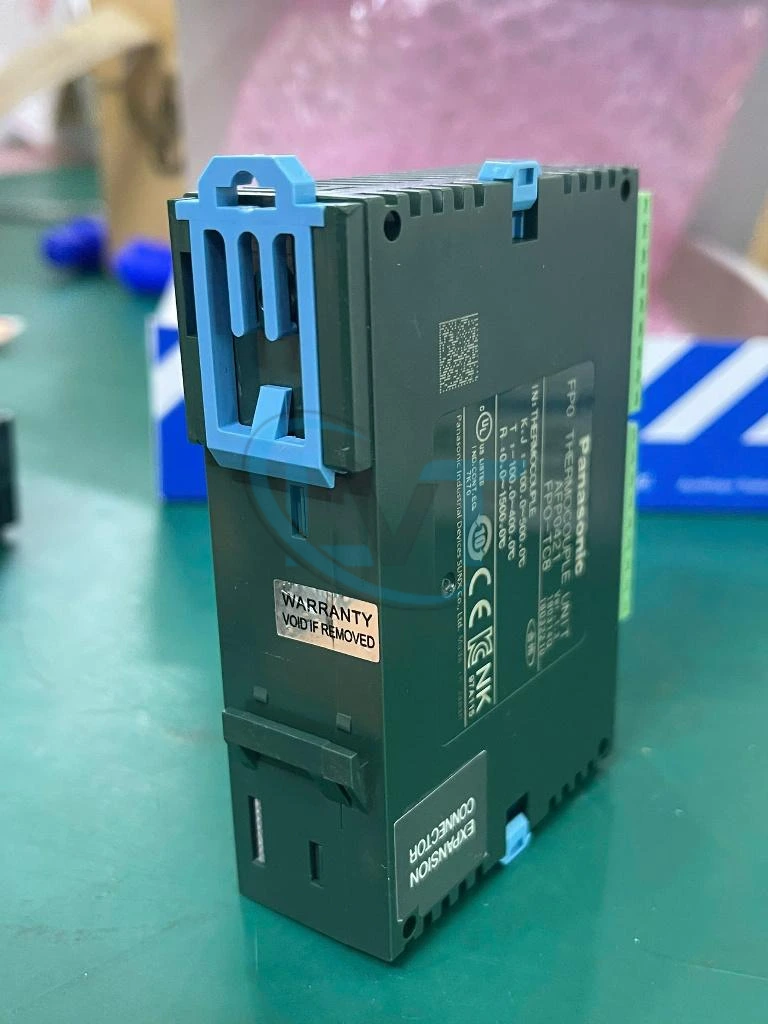

Mô đun Panasonic FP0-TC8 AFP0421 – Module nhiệt độ Thermocouple 8 kênh

Mô tả

Panasonic FP0-TC8, mã đặt hàng AFP0421, là mô đun đầu vào nhiệt độ thermocouple thuộc nhóm FP0 Intelligent Units. Thiết bị cung cấp tối đa 8 kênh đầu vào, hỗ trợ các loại thermocouple K, J, T và R với độ phân giải 0.1°C. FP0-TC8 được sử dụng để thu thập nhiệt độ từ cảm biến thermocouple và chuyển giá trị đo thành dữ liệu để PLC xử lý, giám sát hoặc thực hiện thuật toán điều khiển. Mô đun phù hợp cho máy công nghiệp, hệ thống gia nhiệt, lò, máy đóng gói và các dây chuyền tự động cần giám sát nhiều điểm nhiệt độ trên cùng một hệ thống PLC.

Tổng quan về sản phẩm

FP0-TC8 là thermocouple unit 8 kênh của Panasonic. Part number chính thức của phiên bản sử dụng screw terminal block là AFP0421. Panasonic cũng cung cấp phiên bản AFP0421U sử dụng push-in terminal block.

Điểm nổi bật của FP0-TC8 là khả năng thu thập đồng thời nhiều điểm nhiệt độ trên một mô đun. Số lượng input sử dụng có thể cấu hình theo 2, 4, 6 hoặc 8 kênh, giúp hệ thống linh hoạt theo số lượng cảm biến thực tế.

Mô đun hỗ trợ trực tiếp thermocouple K, J, T và R. Giá trị nhiệt độ sau khi chuyển đổi được PLC sử dụng cho các chức năng như hiển thị nhiệt độ, cảnh báo, giám sát quá trình hoặc điều khiển thiết bị gia nhiệt và làm mát.

Thông số kỹ thuật

Panasonic xác nhận FP0-TC8 AFP0421 là thermocouple unit 8 kênh, hỗ trợ cảm biến K, J, T và R với độ phân giải 0.1°C. :contentReference[oaicite:0]{index=0}

Đặc điểm nổi bật và lợi ích

• Tối đa 8 kênh đo nhiệt độ: giúp một mô đun tiếp nhận nhiều thermocouple, phù hợp với máy cần giám sát nhiều vị trí nhiệt độ.
• Hỗ trợ K, J, T và R: đáp ứng nhiều loại thermocouple phổ biến trong máy móc và dây chuyền công nghiệp. :contentReference[oaicite:1]{index=1}
• Độ phân giải 0.1°C: cung cấp dữ liệu nhiệt độ chi tiết cho PLC xử lý và giám sát.
• Có thể sử dụng 2, 4, 6 hoặc 8 kênh: chu kỳ lấy mẫu thay đổi tương ứng với số lượng kênh được sử dụng. :contentReference[oaicite:2]{index=2}
• Bù nhiệt độ đầu lạnh: độ chính xác reference junction compensation được Panasonic công bố ở mức ±1.0°C.
• Cách ly đầu vào: Panasonic sử dụng phương pháp cách ly giữa phần thermocouple và mạch nội bộ FP0, đồng thời có cách ly giữa các kênh thermocouple. :contentReference[oaicite:3]{index=3}
• Tích hợp trực tiếp với PLC: giảm nhu cầu sử dụng nhiều bộ chuyển đổi nhiệt độ rời cho từng cảm biến.

Nguyên lý hoạt động

Thermocouple tạo ra một điện áp rất nhỏ phụ thuộc vào chênh lệch nhiệt độ tại điểm đo. FP0-TC8 tiếp nhận tín hiệu này tại từng channel, thực hiện xử lý và bù nhiệt độ đầu lạnh, sau đó chuyển đổi thành giá trị nhiệt độ dạng số để PLC sử dụng.

Tốc độ cập nhật phụ thuộc số lượng channel được kích hoạt. Theo Panasonic, chu kỳ lấy mẫu lần lượt là 300 ms với 2 kênh, 500 ms với 4 kênh, 700 ms với 6 kênh và 900 ms với 8 kênh. :contentReference[oaicite:4]{index=4}

Khi thermocouple bị đứt, mô đun có trạng thái dữ liệu riêng để PLC có thể nhận biết tình trạng bất thường thay vì sử dụng giá trị đo như bình thường.

Ứng dụng

Panasonic FP0-TC8 phù hợp với các ứng dụng như:

• giám sát nhiệt độ máy công nghiệp;
• hệ thống gia nhiệt;
• lò nhiệt và buồng sấy;
• máy đóng gói;
• máy ép nhựa;
• máy sản xuất bao bì;
• dây chuyền chế biến;
• hệ thống điều khiển heater;
• giám sát nhiều vùng nhiệt độ trên máy;
• tủ điều khiển PLC;
• dây chuyền tự động hóa sử dụng PLC Panasonic.

Khi nào nên lựa chọn FP0-TC8 này?

FP0-TC8 phù hợp khi hệ thống cần thu thập nhiều tín hiệu nhiệt độ thermocouple và sử dụng PLC Panasonic tương thích với mô đun FP0.

Đây là lựa chọn cần xem xét khi:

• cần tối đa 8 đầu vào thermocouple;
• cảm biến sử dụng loại K, J, T hoặc R;
• yêu cầu độ phân giải 0.1°C;
• máy hiện tại đang sử dụng FP0-TC8 AFP0421;
• cần thay thế mô đun temperature input cũ;
• muốn tập trung nhiều điểm đo nhiệt độ trên một module PLC.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

Cần phân biệt FP0-TC8 AFP0421 với FP0-TC4 AFP0420. FP0-TC8 hỗ trợ tối đa 8 kênh trong khi FP0-TC4 là phiên bản 4 kênh. :contentReference[oaicite:5]{index=5}

Ngoài ra, Panasonic hiện có AFP0421U sử dụng push-in terminal block, trong khi AFP0421 sử dụng screw terminal block. Khi thay thế cần kiểm tra loại terminal và khả năng tương thích với hệ thống hiện tại. :contentReference[oaicite:6]{index=6}

Khi đấu thermocouple cần đảm bảo đúng cực tính, đúng loại cảm biến được cấu hình và sử dụng dây thermocouple hoặc extension cable phù hợp. Không nên tự ý nối dây bằng vật liệu khác nếu việc này có thể tạo thêm junction và ảnh hưởng tới kết quả đo.

Câu hỏi thường gặp

Panasonic FP0-TC8 là mô đun gì?

FP0-TC8 là mô đun đầu vào nhiệt độ thermocouple của Panasonic, dùng để đưa tín hiệu nhiệt độ vào hệ thống PLC.

Part number của FP0-TC8 là gì?

Phiên bản screw terminal block có part number AFP0421. Panasonic xác nhận trực tiếp FP0-TC8 tương ứng với AFP0421. :contentReference[oaicite:7]{index=7}

FP0-TC8 có bao nhiêu kênh?

Mô đun hỗ trợ tối đa 8 kênh đầu vào và có thể cấu hình sử dụng 2, 4, 6 hoặc 8 kênh. :contentReference[oaicite:8]{index=8}

FP0-TC8 hỗ trợ loại cảm biến nhiệt nào?

Panasonic công bố FP0-TC8 hỗ trợ thermocouple K, J, T và R với độ phân giải 0.1°C. :contentReference[oaicite:9]{index=9}

FP0-TC8 có phải module analog 0–10V hoặc 4–20mA không?

Không. FP0-TC8 là mô đun chuyên dùng cho đầu vào thermocouple. Nếu hệ thống sử dụng tín hiệu analog điện áp hoặc dòng điện cần lựa chọn module analog phù hợp thay vì đấu trực tiếp vào FP0-TC8.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mô đun Panasonic FP0-TC8 AFP0421 hoặc sản phẩm thay thế, khách hàng nên cung cấp cho Điện Tử LVT ảnh tem module, model PLC, loại thermocouple, số lượng kênh và hình ảnh hệ thống đang sử dụng. Việc đối chiếu đầy đủ giúp xác định đúng phiên bản terminal và khả năng tương thích trước khi thay thế.
