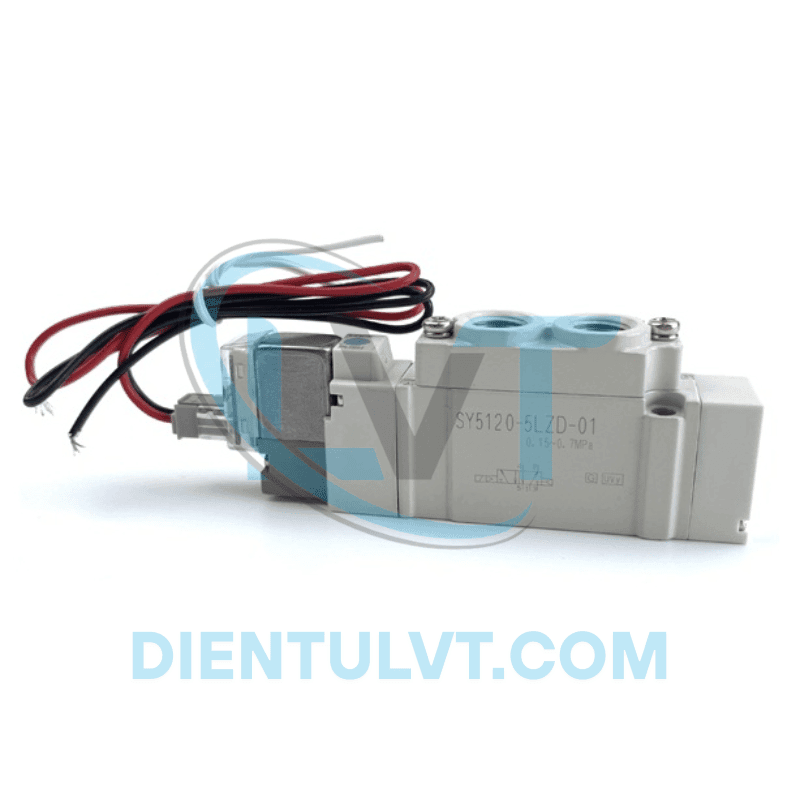

Van SY5120-5LZD-01

Mô tả

1. Van SY5120-5LZD-01 – Giải Pháp Điều Khiển Khí Nén Chính Xác Từ SMC

Van SY5120-5LZD-01 là một van điện từ (solenoid valve) 5 cổng, 2 vị trí, thuộc dòng SY5000 của SMC, được thiết kế để điều khiển dòng khí nén trong các hệ thống tự động hóa công nghiệp. Với điện áp điều khiển 24VDC, cổng ren PT 1/8 inch, và cơ chế tiết kiệm năng lượng (0.1W), van này phù hợp cho các ứng dụng như dây chuyền sản xuất, lắp ráp linh kiện, hoặc điều khiển xi lanh khí nén. Sản phẩm nổi bật với hiệu suất cao, kích thước nhỏ gọn, và độ bền vượt trội nhờ vật liệu H-NBR chống ozone.

Van SY5120-5LZD-01 Là Gì?

SY5120-5LZD-01 là van điện từ dòng SY5000 của SMC:

• SY: Dòng van điện từ cải tiến của SMC, tiết kiệm năng lượng và hiệu suất cao.
• 5: Van 5 cổng (2 cổng cấp khí, 2 cổng ra xi lanh, 1 cổng xả).
• 120: Van đơn (single solenoid), 2 vị trí (2-position).
• 5LZD: Điện áp 24VDC, kết nối dây dẫn với đèn báo LED và bảo vệ chống xung (surge voltage suppressor).
• 01: Cổng ren PT 1/8 inch.

Van này sử dụng tín hiệu điện 24VDC để điều khiển dòng khí nén (0.15-0.7MPa), cấp khí đến xi lanh hoặc thiết bị khí nén, với khả năng chuyển mạch nhanh và đáng tin cậy.

Thông Số Kỹ Thuật

• Model: SY5120-5LZD-01.
• Loại: Van điện từ 5 cổng, 2 vị trí, đơn (single solenoid), body ported.
• Cổng kết nối: PT 1/8 inch (cấp khí, ra xi lanh, xả).
• Lưu chất: Khí nén (lọc sạch, áp suất 0.15-0.7MPa).
• Điện áp điều khiển: 24VDC ±10%.
• Công suất tiêu thụ: 0.1W (với mạch tiết kiệm năng lượng).
• Tần số đáp ứng: ≤50Hz (theo Web ID 2).
• Thời gian đáp ứng: ≤20ms.
• Lưu lượng khí: ~600-800 L/min (tùy áp suất).
• Vật liệu:
  • Thân: Hợp kim nhôm đúc.
  • Gioăng: H-NBR (chống ozone).
• Cấp bảo vệ: IP67 (chống bụi, chống nước, với đầu nối DIN).
• Nhiệt độ hoạt động: -10°C đến +50°C (không đóng băng).
• Kích thước: ~95 x 32 x 15mm (D x R x C, ước lượng).
• Trọng lượng: ~70g.
• Tiêu chuẩn: CE, RoHS, JIS B8419:2010.
• Ứng dụng: Điều khiển xi lanh khí nén (Ø63 tại 300mm/s), dây chuyền sản xuất, lắp ráp, đóng gói.

Ưu Điểm Nổi Bật

1. Hiệu Suất Cao và Tiết Kiệm Năng Lượng

• Công suất thấp: Chỉ 0.1W nhờ mạch tiết kiệm năng lượng, giảm chi phí vận hành (Web ID 0, 2, 6).
• Lưu lượng tăng 80%: So với dòng trước, SY5000 cung cấp lưu lượng khí cao hơn trong kích thước nhỏ gọn, tối ưu cho xi lanh Ø63 tại 300mm/s (Web ID 12, 17).
• Phản hồi nhanh: Thời gian đáp ứng ≤20ms, phù hợp cho dây chuyền tốc độ cao.

2. Độ Bền và Chịu Môi Trường

• Vật liệu H-NBR: Gioăng chống ozone, tăng tuổi thọ trong môi trường khắc nghiệt (Web ID 12).
• IP67: Chống bụi và nước, lý tưởng cho nhà máy thực phẩm, hóa chất, hoặc môi trường ẩm (Web ID 17).
• Bộ lọc tích hợp: Ngăn bụi bẩn xâm nhập van pilot, giảm nguy cơ kẹt van (Web ID 12).

3. Tích Hợp Linh Hoạt

• Cổng PT 1/8 inch: Tương thích với nhiều phụ kiện khí nén (cút nối, ống dẫn Ø6/Ø8).
• Đầu nối DIN với đèn LED: Hiển thị trạng thái hoạt động, tích hợp bảo vệ chống xung, dễ đấu nối với PLC.
• Manifold tùy chọn: Hỗ trợ lắp ghép nhiều van (SS5Y5), tiết kiệm không gian (Web ID 19).

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận áp suất khí nén (0.15-0.7MPa) và nguồn 24VDC phù hợp.
   • Kiểm tra xi lanh hoặc thiết bị khí nén tương thích với cổng PT 1/8 inch.

2. Lắp đặt:

   • Gắn van vào giá đỡ hoặc manifold (SS5Y5) qua các lỗ bắt vít (Ø4mm).
   • Kết nối ống khí nén (Ø6/Ø8) vào cổng PT 1/8 inch:
     • Cổng 1 (P): Cấp khí vào.
     • Cổng 2, 4 (A, B): Kết nối với xi lanh.
     • Cổng 3, 5 (R1, R2): Xả khí (gắn giảm âm nếu cần).
   • Đảm bảo các khớp nối kín để tránh rò rỉ.

3. Kết nối điện:

   • Đầu nối DIN:
     • Chân 1 (+): Nối với +24VDC từ PLC hoặc nguồn điều khiển.
     • Chân 2 (-): Nối với GND.
   • Kiểm tra đèn LED sáng khi cấp tín hiệu, đảm bảo đấu nối chắc chắn.

4. Vận hành:

   • Cấp nguồn 24VDC, kiểm tra van chuyển mạch khi tín hiệu bật/tắt (xi lanh di chuyển).
   • Theo dõi lưu lượng khí và trạng thái xi lanh, đảm bảo không bị kẹt hoặc chậm trễ.

5. Bảo trì:

   • Vệ sinh van định kỳ để loại bỏ bụi bẩn hoặc dầu tích tụ ở cổng khí.
   • Kiểm tra gioăng H-NBR và dây nối, thay thế nếu phát hiện rò rỉ hoặc hỏng.
   • Thay van nếu phát hiện kẹt van hoặc không chuyển mạch sau thời gian dài sử dụng.

Lưu ý khi sử dụng:

• Không vượt quá áp suất khí 0.7MPa hoặc nguồn 24VDC ±10% để tránh hỏng van.
• Đảm bảo khí nén sạch, khô, sử dụng bộ lọc FRL (độ mịn 40µm) để tránh kẹt van.
• Tránh môi trường vượt 50°C hoặc ẩm ướt sâu, dù IP67 chịu được tia nước.

Đối Tượng Phù Hợp

• Dây chuyền sản xuất: Điều khiển xi lanh khí nén trong lắp ráp linh kiện điện tử, ô tô.
• Đóng gói: Hỗ trợ máy đóng gói thực phẩm, dược phẩm, hoặc bao bì.
• Tự động hóa: Ứng dụng trong robot, băng chuyền, hoặc hệ thống phân loại.

Thông Tin Công Ty
