Công tắc hành trình WLCA12-2N

Mô tả

1. Công Tắc Hành Trình WLCA12-2N – Giải Pháp Điều Khiển Hành Trình Chính Xác Từ Omron

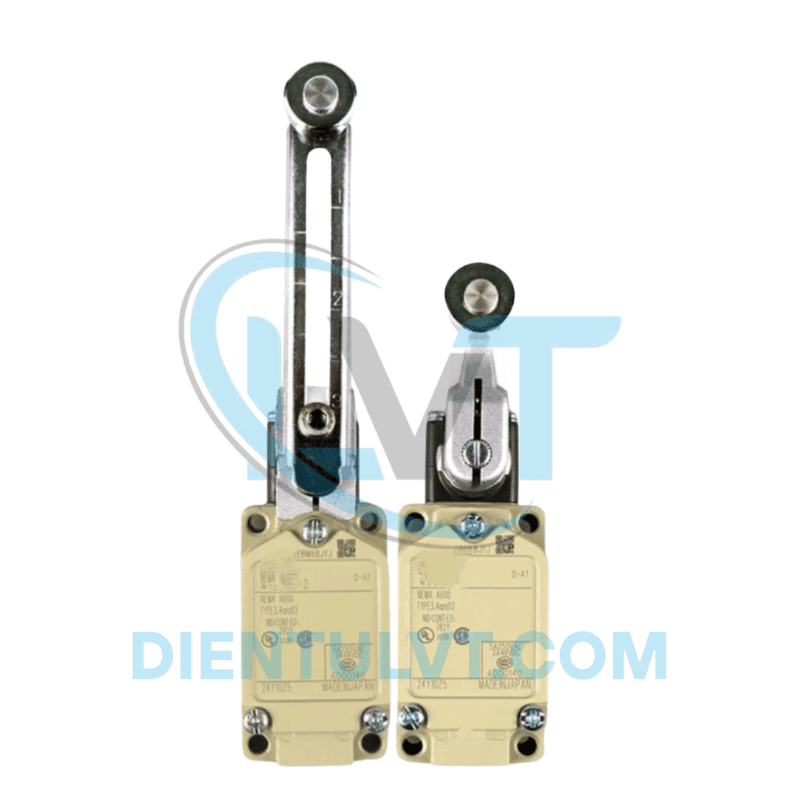

Công tắc hành trình WLCA12-2N là một công tắc hành trình (limit switch) thuộc dòng WL của Omron, được thiết kế để giới hạn hành trình của các bộ phận chuyển động trong hệ thống tự động hóa. Với cấu trúc cần gạt điều chỉnh dài có bánh xe, tiếp điểm 1NO+1NC, và cấp bảo vệ IP67, công tắc này phù hợp cho các ứng dụng như dây chuyền sản xuất, băng chuyền, thang máy, hoặc máy móc công nghiệp. Sản phẩm nổi bật với độ bền cao, khả năng chịu dầu/nước, và góc tác động mở rộng 90°, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

Công Tắc Hành Trình WLCA12-2N Là Gì?

WLCA12-2N là công tắc hành trình của Omron:

• WL: Dòng công tắc hành trình đa năng, bền bỉ, được sử dụng rộng rãi trong công nghiệp.
• CA12: Cần gạt điều chỉnh dài với bánh xe kim loại, góc tác động 90°.
• 2N: Tiếp điểm 1NO+1NC (SPDT-DM/DB), không có đèn báo.

Công tắc này chuyển đổi chuyển động cơ khí (tác động lên cần gạt) thành tín hiệu điện, giúp ngắt/đóng mạch khi bộ phận chuyển động đạt giới hạn hành trình. Nó không duy trì trạng thái, trở về vị trí ban đầu khi lực tác động ngừng.

Thông Số Kỹ Thuật

• Model: WLCA12-2N.
• Loại: Công tắc hành trình (limit switch), cần gạt điều chỉnh dài với bánh xe kim loại.
• Tiếp điểm: 1NO + 1NC (SPDT-DM/DB, single-pole double-throw).
• Điện áp định mức:
  • 125VAC/250VAC: 10A (tải trở).
  • 30VDC: 6A (tải trở).
• Dòng định mức: 10A (AC), 6A (DC).
• Điện trở tiếp điểm: ≤25mΩ.
• Tốc độ tác động: 1mm/s đến 1m/s.
• Tần số tác động:
  • Cơ khí: 120 lần/phút (tối thiểu).
  • Điện: 30 lần/phút (tối thiểu).
• Lực tác động tối đa: 13.34N (WLCA12).
• Góc tác động: 90° (mở rộng về hai phía).
• Độ bền:
  • Cơ khí: ≥15,000,000 lần.
  • Điện: ≥750,000 lần.
• Chất liệu:
  • Vỏ: Nhôm đúc, sơn tĩnh điện, chống ăn mòn.
  • Cần gạt: Kim loại với bánh xe kim loại.
• Cấp bảo vệ: IP67 (chống bụi, chống nước, chịu dầu).
• Nhiệt độ hoạt động: -10°C đến +80°C.
• Kích thước: ~162 x 40 x 42mm (D x R x C).
• Trọng lượng: ~250-300g.
• Kết nối: Cầu đấu bắt vít.
• Tiêu chuẩn: CE, UL, CSA, EN/IEC 60947-5-1.
• Ứng dụng: Dây chuyền sản xuất, băng chuyền, thang máy, máy đóng gói, tời điện.

Ưu Điểm Nổi Bật

1. Độ Chính Xác và Linh Hoạt

• Tiếp điểm SPDT (1NO+1NC): Hỗ trợ cả mạch đóng và ngắt, linh hoạt cho điều khiển và giám sát.
• Cần gạt điều chỉnh dài: Bánh xe kim loại và góc tác động 90° (hai phía) cho phép phát hiện chính xác các chuyển động nhanh hoặc phức tạp.
• Tốc độ tác động rộng: 1mm/s đến 1m/s, phù hợp với nhiều loại máy móc.

2. Độ Bền và Chịu Môi Trường

• IP67: Chống bụi, chống nước, và chịu dầu, lý tưởng cho môi trường công nghiệp khắc nghiệt như nhà máy xi măng, thực phẩm, hoặc hóa chất.
• Vỏ nhôm đúc: Chống va đập, ăn mòn, chịu lực tác động lớn (13.34N).
• Tuổi thọ cao: ≥15 triệu lần cơ khí, ≥750,000 lần điện, giảm chi phí bảo trì.

3. Dễ Lắp Đặt và Tích Hợp

• Kích thước nhỏ gọn: ~162 x 40 x 42mm, dễ lắp vào máy móc hoặc tủ điện.
• Cầu đấu bắt vít: Đơn giản hóa đấu nối với PLC, rơ le, hoặc contactor, hỗ trợ dây tiết diện 0.5-1.5mm².
• Cần gạt linh hoạt: Có thể điều chỉnh độ dài, phù hợp với các vị trí khó tiếp cận.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận điện áp (125VAC/250VAC, 30VDC) và tải (≤10A AC, ≤6A DC) của hệ thống tương thích với WLCA12-2N.
   • Kiểm tra vị trí lắp đặt trên máy móc hoặc băng chuyền, đảm bảo cần gạt tiếp xúc đúng với bộ phận chuyển động.

2. Lắp đặt:

   • Gắn công tắc vào vị trí cố định qua các lỗ bắt vít (thường Ø5mm), căn chỉnh cần gạt sao cho bánh xe kim loại tiếp xúc đúng điểm giới hạn hành trình.
   • Sử dụng bu lông và giá đỡ để cố định chắc chắn, tránh rung lắc.

3. Kết nối:

   • Tiếp điểm (4 chân):
     • Chân COM: Chung.
     • Chân NO (thường mở): Kết nối với mạch điều khiển (PLC, rơ le) để bật khi tác động.
     • Chân NC (thường đóng): Kết nối với mạch ngắt hoặc giám sát để ngắt khi tác động.
   • Sử dụng dây tiết diện 0.5-1.5mm², siết chặt vít terminal để đảm bảo tiếp xúc tốt.
   • Đảm bảo nối đất nếu cần, đặc biệt trong môi trường điện áp cao (250VAC).

4. Vận hành:

   • Cấp nguồn, kiểm tra công tắc kích hoạt khi bộ phận chuyển động chạm cần (tín hiệu PLC hoặc đèn báo).
   • Theo dõi trạng thái NO/NC, đảm bảo công tắc ngắt/đóng mạch đúng khi hành trình đạt giới hạn.

5. Bảo trì:

   • Vệ sinh cần gạt và bánh xe định kỳ để tránh bụi bẩn, dầu bám, gây sai lệch tín hiệu.
   • Kiểm tra terminal và tiếp điểm, siết lại nếu lỏng, thay công tắc nếu tiếp điểm mòn hoặc không chuyển đổi trạng thái.

Lưu ý khi sử dụng:

• Không vượt quá dòng 10A (AC) hoặc 6A (DC) để tránh cháy tiếp điểm.
• Đảm bảo tốc độ tác động trong khoảng 1mm/s đến 1m/s để tránh hỏng cần hoặc tiếp điểm.
• Tránh môi trường ngập nước sâu hoặc vượt 80°C, dù IP67 chịu được tia nước và dầu.

Đối Tượng Phù Hợp

• Dây chuyền sản xuất: Giới hạn hành trình băng chuyền, máy đóng gói, hoặc robot công nghiệp.
• Thang máy và tời điện: Đảm bảo an toàn bằng cách ngắt mạch khi cabin/tời đạt giới hạn.
• Máy công nghiệp: Điều khiển hành trình xi lanh, máy nghiền, hoặc thiết bị cơ khí.
