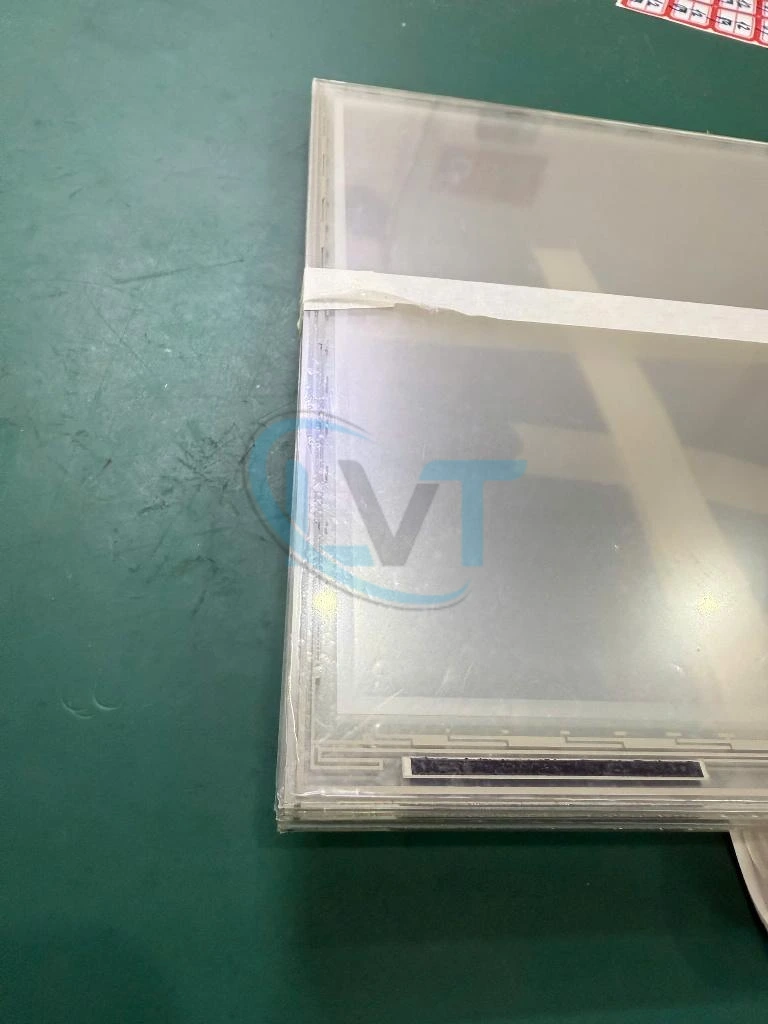

Tấm cảm ứng HMI ELO SCN-A5-FLT10.4-Z01-0H1-R E458225 10.4 inch 5 dây

Mô tả

SCN-A5-FLT10.4-Z01-0H1-R, mã linh kiện E458225, là tấm cảm ứng ELO AccuTouch 10.4 inch sử dụng công nghệ điện trở analog 5 dây (5-wire resistive). Đây là phần touch glass/digitizer dùng để nhận thao tác chạm trên HMI, màn hình điều khiển và thiết bị công nghiệp tương thích; sản phẩm không phải toàn bộ màn hình LCD hay một HMI hoàn chỉnh. Công nghệ cảm ứng điện trở cho phép thao tác bằng ngón tay, tay đeo găng hoặc vật chạm phù hợp, thuận tiện trong môi trường sản xuất. Model E458225 được ELO liệt kê chính thức với mã SCN-A5-FLT10.4-Z01-0H1-R, phù hợp cho nhu cầu sửa chữa và thay thế lớp cảm ứng khi LCD vẫn hiển thị bình thường nhưng chức năng touch bị lỗi.

Tổng quan về sản phẩm

ELO SCN-A5-FLT10.4-Z01-0H1-R thuộc dòng màn hình cảm ứng AccuTouch 5-Wire Resistive. Công nghệ này sử dụng cấu trúc cảm ứng điện trở 5 dây để xác định tọa độ tại vị trí người dùng tác động lên bề mặt.

Model có kích thước đường chéo 10.4 inch và mã ELO E458225. Theo tài liệu kỹ thuật chính thức của ELO Touch Solutions, E458225 tương ứng trực tiếp với model SCN-A5-FLT10.4-Z01-0H1-R.

Đây chỉ là tấm cảm ứng, vì vậy khi sửa HMI cần xác định lỗi nằm ở touch panel, LCD, touch controller hay bo mạch HMI trước khi thay thế.

Thông số kỹ thuật

Các thông số cơ khí chi tiết cần được đối chiếu với bản vẽ ELO của E458225 trước khi thay cho một HMI cụ thể. Cùng kích thước 10.4 inch nhưng vị trí cáp, vùng active area và cấu hình cơ khí có thể khác giữa các mã touch panel.

Đặc điểm nổi bật và lợi ích

• Công nghệ AccuTouch 5 dây: công nghệ cảm ứng điện trở của ELO phù hợp với các ứng dụng công nghiệp cần độ ổn định và khả năng thao tác linh hoạt.
• Kích thước 10.4 inch: phù hợp với nhiều màn hình HMI và operator panel công nghiệp sử dụng touch panel cùng kích thước.
• Có thể thao tác khi đeo găng: cảm ứng dựa trên lực tác động thay vì yêu cầu tiếp xúc điện dung của ngón tay.
• Thời gian đáp ứng dưới 10ms: hỗ trợ thao tác giao diện HMI nhanh trong điều kiện hệ thống tương thích.
• Bề mặt độ cứng 3H: tăng khả năng chịu tác động trong quá trình vận hành thông thường.
• Mã E458225 xác định rõ: thuận tiện đối chiếu linh kiện khi sửa chữa hoặc thay touch glass cũ.
• Chỉ thay phần cảm ứng: trong trường hợp LCD vẫn hiển thị tốt, có thể thay touch panel thay vì thay toàn bộ cụm HMI nếu cấu trúc thiết bị cho phép.

Nguyên lý hoạt động

SCN-A5-FLT10.4-Z01-0H1-R sử dụng nguyên lý cảm ứng điện trở 5 dây. Khi người dùng nhấn lên bề mặt, lớp cảm ứng bị tác động tại điểm chạm và tạo tín hiệu điện tương ứng với vị trí tọa độ.

Touch controller nhận tín hiệu analog từ tấm cảm ứng, tính toán tọa độ X-Y rồi chuyển thông tin này cho hệ thống HMI. Vì cơ chế nhận biết dựa trên áp lực vật lý, người vận hành có thể thao tác bằng ngón tay, tay đeo găng hoặc vật chạm phù hợp.

Tấm SCN-A5-FLT10.4-Z01-0H1-R chỉ thực hiện chức năng nhận thao tác chạm. Hình ảnh vẫn do LCD phía sau hiển thị, còn việc xử lý tọa độ phụ thuộc touch controller và hệ thống điều khiển của thiết bị.

Ứng dụng

ELO SCN-A5-FLT10.4-Z01-0H1-R thường được sử dụng để sửa chữa hoặc thay thế tấm cảm ứng trong:

• Màn hình HMI công nghiệp.
• Operator panel của máy sản xuất.
• Máy CNC và bảng điều khiển máy.
• Thiết bị automation.
• Máy đóng gói và dây chuyền tự động.
• Thiết bị điều khiển quá trình.
• Máy công nghiệp sử dụng màn hình cảm ứng ELO tương thích.
• Hệ thống cần thay touch glass khi LCD vẫn hiển thị bình thường.

Khi nào nên lựa chọn SCN-A5-FLT10.4-Z01-0H1-R?

Model này nên được lựa chọn khi tấm cảm ứng cũ có mã E458225 / SCN-A5-FLT10.4-Z01-0H1-R, hoặc khi đã xác nhận HMI đang sử dụng touch panel tương thích với mã này.

Các dấu hiệu thường dẫn đến nhu cầu kiểm tra và thay touch panel gồm cảm ứng không nhận, phải nhấn mạnh mới nhận, sai vị trí chạm, một vùng màn hình không thao tác được hoặc bề mặt touch bị nứt trong khi LCD phía dưới vẫn hiển thị bình thường.

Một số nguồn linh kiện ghi nhận E073006 / SCN-A5-FLT10.4-Z03-0H1-R có thể tương thích trong một số trường hợp với E458225. Tuy nhiên không nên mặc định thay thế trực tiếp nếu chưa kiểm tra kích thước, cáp kết nối, controller và yêu cầu của HMI thực tế.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đầy đủ mã SCN-A5-FLT10.4-Z01-0H1-R và part number E458225.
• Đây là tấm cảm ứng 10.4 inch, không phải toàn bộ màn hình LCD hoặc HMI hoàn chỉnh.
• Kiểm tra HMI sử dụng controller tương thích với công nghệ 5-wire resistive.
• Đối chiếu kích thước ngoài, active area, vị trí cáp và connector trước khi đặt hàng.
• Không thay bằng touch panel 4 dây chỉ vì cùng kích thước 10.4 inch.
• Khi tháo tấm cảm ứng cũ cần tránh tác động lực lên LCD phía sau.
• Sau khi thay touch panel, hệ thống có thể cần thực hiện lại thao tác calibration để tọa độ chạm chính xác.
• Khi HMI không nhận cảm ứng, nên kiểm tra cả touch controller và cáp kết nối trước khi kết luận tấm cảm ứng bị hỏng.

Câu hỏi thường gặp

SCN-A5-FLT10.4-Z01-0H1-R là sản phẩm gì?
Đây là tấm cảm ứng điện trở ELO AccuTouch 5 dây, kích thước 10.4 inch, part number E458225.

E458225 và SCN-A5-FLT10.4-Z01-0H1-R có phải cùng sản phẩm không?
Có. Trong tài liệu ELO, part number E458225 tương ứng với model SCN-A5-FLT10.4-Z01-0H1-R.

Tấm cảm ứng này là 4 dây hay 5 dây?
Model E458225 thuộc dòng AccuTouch 5-Wire Resistive, tức cảm ứng điện trở 5 dây.

SCN-A5-FLT10.4-Z01-0H1-R có phải màn hình LCD không?
Không. Đây là lớp cảm ứng/touch glass. LCD hiển thị hình ảnh là một linh kiện riêng nằm phía sau trong cụm màn hình HMI.

Có thể thay cho HMI 10.4 inch bất kỳ không?
Không. Ngoài kích thước 10.4 inch còn phải tương thích về công nghệ 5 dây, kích thước cơ khí, vùng hoạt động, cáp kết nối và touch controller.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua tấm cảm ứng ELO SCN-A5-FLT10.4-Z01-0H1-R E458225 10.4 inch hoặc lựa chọn touch panel thay thế, khách hàng có thể gửi ảnh mã trên tấm cảm ứng cũ, model HMI, kích thước kính và ảnh cáp kết nối cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với sửa chữa HMI, nên cung cấp thêm tình trạng lỗi thực tế như LCD vẫn hiển thị nhưng mất cảm ứng, lệch điểm chạm hoặc cảm ứng chập chờn để xác định linh kiện cần kiểm tra và thay thế.
