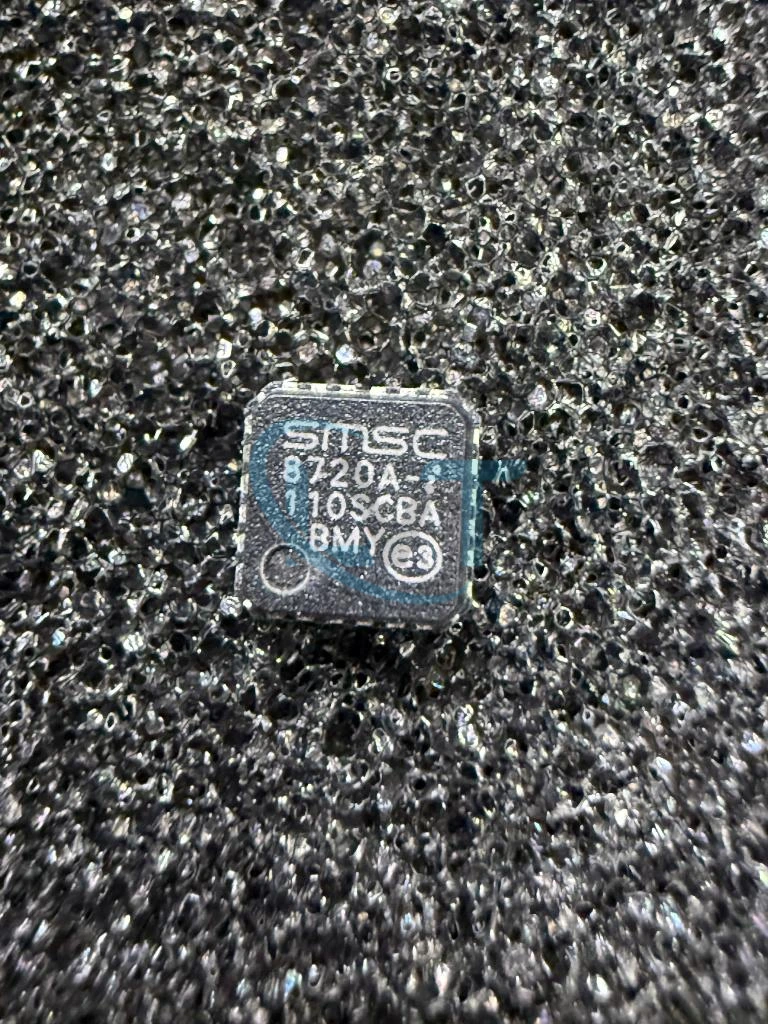

IC Ethernet PHY SMSC LAN8720A 10/100Mbps RMII QFN-24

Mô tả

SMSC LAN8720A là IC thu phát lớp vật lý Ethernet 10BASE-T/100BASE-TX (Ethernet PHY), hiện thuộc danh mục sản phẩm của Microchip Technology sau khi SMSC được Microchip mua lại. Linh kiện được thiết kế để kết nối MAC Ethernet của vi điều khiển, MPU hoặc SoC với mạng Ethernet 10/100Mbps thông qua giao tiếp RMII. LAN8720A hỗ trợ Auto-Negotiation, HP Auto-MDIX, tự động phát hiện và sửa cực tính, tích hợp bộ ổn áp 1.2V và có thể hoạt động với một nguồn 3.3V. Với package QFN 24 chân kích thước 4 × 4mm, linh kiện phù hợp cho bo mạch nhúng, thiết bị mạng, điều khiển công nghiệp và các hệ thống cần Ethernet có dây nhưng yêu cầu kích thước PCB nhỏ.

Tổng quan về sản phẩm

LAN8720A là một Ethernet Physical Layer Transceiver, thường gọi là Ethernet PHY. IC đảm nhiệm việc chuyển đổi dữ liệu số giữa MAC Ethernet và tín hiệu vật lý 10BASE-T/100BASE-TX truyền qua hệ thống Ethernet.

Phía vi điều khiển hoặc processor giao tiếp với LAN8720A bằng RMII – Reduced Media Independent Interface. Phía mạng Ethernet của PHY kết nối tới hệ thống magnetics và đầu nối mạng theo thiết kế Ethernet tương ứng.

LAN8720A hỗ trợ tốc độ 10Mbps và 100Mbps, tuân thủ IEEE 802.3/802.3u và tích hợp nhiều chức năng cần thiết cho một Ethernet PHY như Auto-Negotiation, HP Auto-MDIX, phát hiện cực tính và các chế độ tiết kiệm năng lượng.

Thông số kỹ thuật

Mã đặt hàng chính thức được SMSC/Microchip công bố cho phiên bản nhiệt độ 0°C đến +85°C là LAN8720A-CP-TR. Phiên bản công nghiệp là LAN8720Ai-CP-TR. Nếu trên IC hoặc thông tin bán hàng chỉ thể hiện 8720A-1, cần đối chiếu marking và mã linh kiện đầy đủ trước khi thay thế để tránh nhầm phiên bản.

Đặc điểm nổi bật và lợi ích

• Ethernet PHY 10/100Mbps: hỗ trợ cả 10BASE-T và Fast Ethernet 100BASE-TX.
• Giao tiếp RMII: giảm số lượng chân tín hiệu giữa PHY và MAC so với giao diện MII đầy đủ.
• HP Auto-MDIX: tự động xử lý cấu hình đường truyền Ethernet, giảm yêu cầu sử dụng loại cáp crossover riêng.
• Auto-Negotiation: tự động thương lượng chế độ kết nối Ethernet với thiết bị ở đầu bên kia.
• Tích hợp regulator 1.2V: giúp giảm số linh kiện nguồn bên ngoài cần thiết trong thiết kế.
• Hỗ trợ nguồn I/O linh hoạt: thuận tiện khi kết nối với nhiều MCU, MPU và SoC có mức điện áp logic khác nhau trong phạm vi được nhà sản xuất quy định.
• Package QFN 4 × 4mm: tiết kiệm diện tích PCB, phù hợp thiết bị nhúng nhỏ gọn.
• Nhiều chế độ tiết kiệm năng lượng: phù hợp với các thiết bị cần giảm mức tiêu thụ điện khi Ethernet không hoạt động thường xuyên.

Nguyên lý hoạt động

LAN8720A nằm giữa Ethernet MAC của bộ xử lý và phần kết nối vật lý Ethernet.

Ở chiều truyền, MAC gửi dữ liệu Ethernet tới LAN8720A qua giao tiếp RMII. PHY thực hiện các chức năng xử lý tầng vật lý cần thiết và tạo tín hiệu tương ứng cho kết nối 10BASE-T hoặc 100BASE-TX.

Ở chiều nhận, LAN8720A tiếp nhận tín hiệu Ethernet từ đường truyền, xử lý tín hiệu vật lý và chuyển dữ liệu về dạng RMII để MAC Ethernet của vi điều khiển hoặc processor tiếp tục xử lý.

LAN8720A là PHY, không phải Ethernet MAC hoàn chỉnh. Vì vậy bộ xử lý sử dụng IC này phải có MAC Ethernet tương thích hoặc kiến trúc phần cứng thích hợp.

Ứng dụng

SMSC/Microchip LAN8720A phù hợp cho:

• Bo mạch vi điều khiển có Ethernet MAC.
• Thiết bị IoT sử dụng Ethernet có dây.
• Hệ thống điều khiển công nghiệp.
• Thiết bị đo lường và test instrumentation.
• Network printer và print server.
• Router và modem.
• Wireless Access Point có cổng Ethernet.
• Thiết bị viễn thông nhúng.
• POS terminal.
• Digital TV và thiết bị multimedia.
• IP phone và video phone.
• Các bo mạch nhúng cần Ethernet 10/100Mbps.

Khi nào nên lựa chọn LAN8720A?

LAN8720A phù hợp khi thiết kế sử dụng MCU, MPU hoặc SoC có Ethernet MAC hỗ trợ RMII nhưng cần bổ sung tầng PHY để kết nối Ethernet 10/100Mbps.

Đây cũng là linh kiện cần kiểm tra khi sửa chữa bo mạch có LAN8720A và xuất hiện các hiện tượng như không nhận kết nối Ethernet, mất link hoặc lỗi giao tiếp giữa processor và PHY. Tuy nhiên các lỗi Ethernet cũng có thể liên quan đến nguồn, clock, magnetics, đầu nối, đường PCB hoặc firmware nên cần kiểm tra toàn bộ mạch trước khi kết luận IC bị hỏng.

Nếu cần thay IC cũ, nên ưu tiên đối chiếu mã đầy đủ trên linh kiện, package, sơ đồ chân và phiên bản nhiệt độ thay vì chỉ dựa vào ký hiệu 8720A.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Mã sản phẩm chính thức là LAN8720A; mã đặt hàng cần được kiểm tra theo đúng phiên bản linh kiện.
• Phiên bản LAN8720A và LAN8720Ai có phạm vi nhiệt độ hoạt động khác nhau.
• IC sử dụng package QFN 24 chân 4 × 4mm, yêu cầu quy trình hàn SMD phù hợp.
• Đây là Ethernet PHY sử dụng RMII, không phải IC chuyển đổi Ethernet sang UART hoặc SPI.
• Thiết kế PCB Ethernet cần tuân thủ yêu cầu về differential pair, impedance, magnetics và layout do nhà sản xuất hướng dẫn.
• Kiểm tra nguồn 3.3V, nguồn nội bộ, clock và tín hiệu RMII khi chẩn đoán lỗi LAN8720A.
• Không nên thay thế bằng một Ethernet PHY khác chỉ vì cùng hỗ trợ 10/100Mbps; cần kiểm tra pinout, RMII, clock, strap configuration và firmware.
• Nếu linh kiện cũ chỉ có marking rút gọn như 8720A-1, nên cung cấp ảnh rõ mặt IC và bo mạch để xác định chính xác trước khi đặt hàng.

Câu hỏi thường gặp

SMSC LAN8720A là IC gì?
LAN8720A là Ethernet PHY 10/100Mbps, hỗ trợ 10BASE-T và 100BASE-TX, giao tiếp với Ethernet MAC thông qua RMII.

LAN8720A có phải Ethernet controller hoàn chỉnh không?
Không. Đây là PHY tầng vật lý. Hệ thống vẫn cần Ethernet MAC tương thích trên MCU, MPU hoặc SoC.

LAN8720A hỗ trợ tốc độ bao nhiêu?
IC hỗ trợ Ethernet 10Mbps và 100Mbps.

LAN8720A có hỗ trợ Auto-MDIX không?
Có. Nhà sản xuất công bố LAN8720A hỗ trợ HP Auto-MDIX, đồng thời hỗ trợ Auto-Negotiation và tự động phát hiện/sửa cực tính.

SMSC và Microchip LAN8720A có liên quan thế nào?
LAN8720A ban đầu là sản phẩm của SMSC. Hiện sản phẩm nằm trong danh mục của Microchip Technology và vẫn được Microchip công bố ở trạng thái sản xuất.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua IC Ethernet PHY SMSC LAN8720A hoặc linh kiện thay thế cho mã 8720A-1, khách hàng có thể gửi ảnh rõ marking trên IC, ảnh bo mạch, package và model thiết bị cho Điện Tử LVT để hỗ trợ đối chiếu chính xác phiên bản.

Đối với sửa chữa bo mạch Ethernet, nên xác nhận đầy đủ mã linh kiện trước khi thay thế, đặc biệt khi marking trên bề mặt IC chỉ thể hiện một phần mã sản phẩm.
