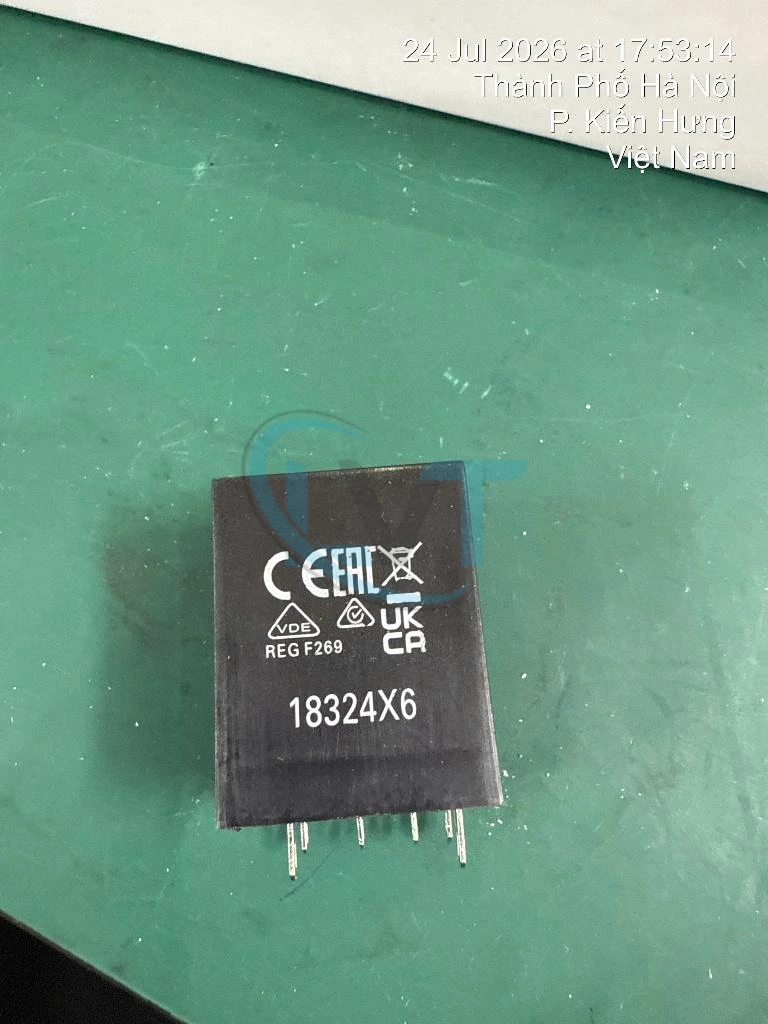

Rơ le G3FD-X03SN-VD

Mô tả

1. Rơ le G3FD-X03SN-VD – Rơ le bán dẫn Omron điều khiển tải DC 3A

Rơ le G3FD-X03SN-VD là rơ le bán dẫn SSR của Omron, thuộc dòng G3FD, được thiết kế để đóng cắt tải một chiều bằng tín hiệu điều khiển điện áp thấp mà không sử dụng tiếp điểm cơ khí. Phiên bản G3FD-X03SN-VD DC5-24 có điện áp đầu vào định mức 5–24VDC, tải đầu ra định mức 3A tại 4–48VDC, cách ly bằng photocoupler và tích hợp đèn LED báo trạng thái. ([Omron][1]) Sản phẩm phù hợp cho tủ điều khiển, PLC, máy tự động hóa, hệ thống đóng cắt tải DC và các ứng dụng yêu cầu đóng/ngắt thường xuyên.

Rơ le G3FD-X03SN-VD Là Gì?

Rơ le G3FD-X03SN-VD là rơ le bán dẫn dạng cắm đế, sử dụng linh kiện bán dẫn để thực hiện chức năng đóng/ngắt tải thay cho cơ cấu tiếp điểm điện từ. Theo Omron, model G3FD-X03SN-VD DC5-24 là SSR 1 cực, dạng plug-in 8 chân, có LED chỉ thị và sử dụng photocoupler để cách ly ngõ vào với ngõ ra. ([Omron Industrial][2])

• Loại sản phẩm: Rơ le bán dẫn SSR điều khiển tải DC.
• Thương hiệu: Omron.
• Model/Mã sản phẩm: G3FD-X03SN-VD.
• Chức năng chính: Đóng/ngắt tải DC bằng tín hiệu điều khiển DC.
• Ứng dụng tiêu biểu: PLC, tủ điện, máy tự động hóa, van điện từ DC, đèn DC, cuộn dây và thiết bị điều khiển công nghiệp.

Trong hệ thống điều khiển, Rơ le G3FD-X03SN-VD có thể nhận tín hiệu từ PLC hoặc bộ điều khiển và thực hiện đóng/ngắt tải ở phía đầu ra. Do không sử dụng tiếp điểm cơ khí, SSR phù hợp với các ứng dụng cần tần suất đóng cắt cao, giảm tiếng ồn cơ khí và hạn chế hiện tượng mòn tiếp điểm.

Thông Số Kỹ Thuật

• Tên sản phẩm: Rơ le G3FD-X03SN-VD.
• Model/Mã sản phẩm: G3FD-X03SN-VD.
• Dòng đầy đủ tham khảo: G3FD-X03SN-VD DC5-24.
• Thương hiệu: Omron.
• Loại thiết bị: Rơ le bán dẫn Solid State Relay – SSR.
• Số cực: 1 cực.
• Kiểu ngõ ra: Đóng cắt tải DC.
• Điện áp đầu vào định mức: 5–24VDC. ([Omron][3])
• Dải điện áp đầu vào hoạt động: 4–28VDC. ([Omron][3])
• Điện áp phải tác động tối đa: 4VDC.
• Điện áp phải nhả tối thiểu: 1VDC. ([Omron Industrial][2])
• Trở kháng đầu vào tham khảo: 1.5kΩ, dung sai +20%/-10%. ([Omron][4])
• Điện áp tải định mức: 4–48VDC. ([Omron][1])
• Dải điện áp tải áp dụng: 3–52.8VDC. ([Omron][3])
• Dòng tải: 0.1–3A tại 40°C. ([Omron][3])
• Dòng xung đầu ra tham khảo: 18A trong 10ms. ([Omron][3])
• Thời gian tác động: Tối đa khoảng 0.5ms theo thông số dòng G3FD-X03SN-VD. ([Omron][3])
• Phương pháp cách ly: Photocoupler. ([Omron][1])
• Zero-cross: Không áp dụng cho phiên bản tải DC này. ([Omron Industrial][2])
• Đèn chỉ thị: Có LED báo trạng thái. ([Omron Industrial][2])
• Kiểu chân: Plug-in, 8 chân. ([Omron Industrial][2])
• Kiểu lắp đặt: Cắm trên socket tương thích; socket có thể được bố trí trên thanh DIN trong tủ điện tùy loại đế.
• Nhiệt độ hoạt động tham khảo: -30 đến 80°C theo thông tin sản phẩm Omron. ([Omron Industrial][2])
• Chất liệu/Cấu tạo: Mạch bán dẫn công suất, photocoupler cách ly, LED chỉ thị và vỏ cách điện công nghiệp.
• Ứng dụng: Điều khiển tải DC, PLC, tủ điều khiển, máy tự động, van điện từ DC, đèn báo và thiết bị điện tử công nghiệp.
• Lưu ý chọn mua: Cần kiểm tra chính xác model, điện áp điều khiển 5–24VDC, điện áp tải 4–48VDC, dòng tải tối đa 3A, loại tải, socket và sơ đồ chân trước khi lắp đặt.

Ưu Điểm Nổi Bật

1. Đóng Cắt Bằng Bán Dẫn Không Có Tiếp Điểm Cơ Khí

• Việc đóng/ngắt được thực hiện bằng linh kiện bán dẫn nên không có cơ cấu tiếp điểm cơ khí như relay điện từ truyền thống.
• Phù hợp cho những ứng dụng cần đóng cắt thường xuyên và yêu cầu phản hồi nhanh.

2. Điều Khiển Tải DC Đến 3A

• Model G3FD-X03SN-VD được Omron công bố cho tải 4–48VDC với dòng tải đến 3A tại 40°C. ([Omron][3])
• Phù hợp điều khiển nhiều tải DC trong hệ thống tự động hóa khi dòng điện và đặc tính tải nằm trong giới hạn kỹ thuật cho phép.

3. Ngõ Vào 5–24VDC Phù Hợp PLC

• Dải đầu vào 5–24VDC thuận tiện tích hợp với nhiều bộ điều khiển PLC và mạch điều khiển DC công nghiệp. ([Omron][1])
• Photocoupler tạo cách ly điện giữa tín hiệu điều khiển và mạch tải, hỗ trợ bảo vệ tầng điều khiển khỏi ảnh hưởng trực tiếp của phía công suất.

4. Dạng Cắm Đế Thuận Tiện Bảo Trì

• Thiết kế plug-in 8 chân giúp tháo lắp relay khỏi socket thuận tiện trong quá trình kiểm tra hoặc thay thế. ([Omron Industrial][2])
• LED tích hợp giúp kỹ thuật viên dễ quan sát trạng thái tín hiệu điều khiển trong quá trình vận hành và xử lý sự cố.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra đúng Rơ le G3FD-X03SN-VD và xác nhận phiên bản đầu vào 5–24VDC.
   • Xác định điện áp và dòng điện thực tế của tải DC.
   • Đảm bảo tải nằm trong dải điện áp và dòng điện cho phép của relay.
   • Kiểm tra đúng socket và sơ đồ chân trước khi lắp đặt.

2. Lắp đặt:

   • Ngắt nguồn điện của tủ điều khiển trước khi thao tác.
   • Cắm relay đúng chiều vào socket tương thích và đảm bảo các chân tiếp xúc chắc chắn.
   • Đấu tín hiệu điều khiển vào đúng cực của ngõ vào SSR.
   • Đấu tải DC vào đúng chân đầu ra và đúng cực tính theo sơ đồ của Omron.
   • Không đấu nhầm phía input với phía output.

3. Vận hành:

   • Cấp tín hiệu điều khiển và kiểm tra LED trạng thái trên relay.
   • Kiểm tra điện áp phía tải để xác nhận relay đóng/ngắt đúng theo tín hiệu điều khiển.
   • Theo dõi nhiệt độ của relay trong giai đoạn vận hành ban đầu, đặc biệt khi tải làm việc gần dòng định mức.
   • Nếu relay nóng bất thường, cần kiểm tra lại dòng tải, thông gió, cách lắp đặt và đặc tính tải.

4. Bảo trì:

   • Kiểm tra định kỳ socket, đầu nối dây và độ chắc chắn của relay.
   • Giữ tủ điện sạch và thông thoáng để hỗ trợ thoát nhiệt cho SSR.
   • Kiểm tra tải khi relay xuất hiện hiện tượng không ngắt, không đóng hoặc nhiệt độ tăng cao bất thường.

Lưu ý khi sử dụng:

• Rơ le G3FD-X03SN-VD là phiên bản đóng cắt tải DC; không sử dụng thay cho SSR tải AC nếu chưa xác nhận khả năng tương thích.
• Không sử dụng vượt quá điện áp tải và dòng tải cho phép.
• Tải cảm ứng như van điện từ, cuộn dây hoặc relay DC có thể sinh điện áp ngược khi ngắt; cần áp dụng mạch bảo vệ phù hợp theo hướng dẫn thiết kế hệ thống.
• Dòng tải cho phép phụ thuộc nhiệt độ môi trường và điều kiện tản nhiệt, vì vậy cần tham khảo đường cong giảm tải khi vận hành ở nhiệt độ cao.
• Phải kiểm tra đúng cực tính và sơ đồ chân trước khi cấp nguồn.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Sử dụng trong dây chuyền tự động hóa, máy móc công nghiệp và tủ điều khiển.
• Nhà chế tạo tủ điện: Dùng làm phần tử đóng cắt tải DC từ tín hiệu PLC hoặc bộ điều khiển.
• Đơn vị tích hợp tự động hóa: Phù hợp cho mạch giao tiếp giữa PLC và các thiết bị chấp hành DC.
• Đơn vị bảo trì kỹ thuật: Sử dụng để sửa chữa hoặc thay thế SSR trong thiết bị đang vận hành khi thông số tương thích.
• Đại lý và cửa hàng thiết bị điện: Phù hợp kinh doanh trong nhóm relay bán dẫn, relay điều khiển và thiết bị đóng cắt công nghiệp.
