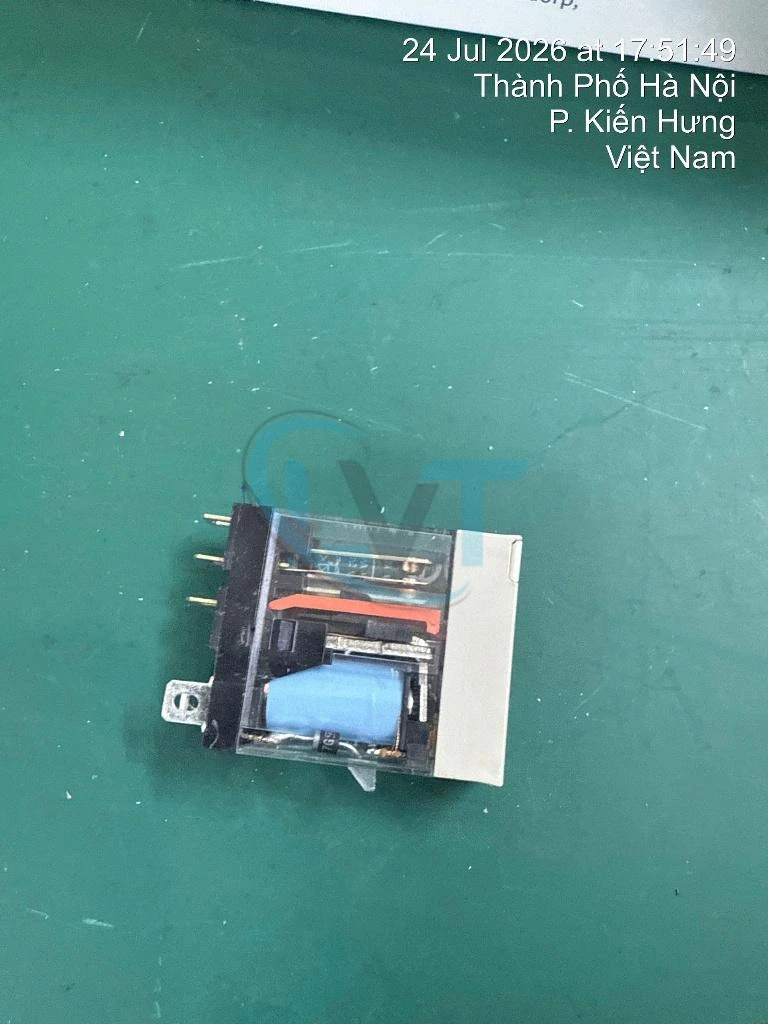

Rơ le G2R-1-SND(S)DC24V

Mô tả

1. Rơ le G2R-1-SND(S)DC24V – Rơ le trung gian Omron 24VDC tích hợp LED và diode

Rơ le G2R-1-SND(S)DC24V là rơ le điện từ trung gian thuộc dòng G2R-S của Omron, sử dụng cuộn hút 24VDC và cấu hình 1 cực chuyển đổi SPDT. Phiên bản G2R-1-SND DC24(S) được Omron trang bị đèn LED chỉ thị trạng thái và diode bảo vệ cuộn dây, đồng thời sử dụng thiết kế dạng cắm đế plug-in thuận tiện cho tủ điện và hệ thống điều khiển công nghiệp. ([Omron][1]) Với dòng mang tiếp điểm định mức 10A, sản phẩm phù hợp làm relay trung gian giữa PLC, cảm biến hoặc bộ điều khiển và các tải như contactor, van điện từ, đèn báo và cơ cấu chấp hành.

Rơ le G2R-1-SND(S)DC24V Là Gì?

Rơ le G2R-1-SND(S)DC24V là relay trung gian điện từ có cuộn dây hoạt động bằng nguồn một chiều 24VDC. Khi cuộn hút được cấp điện, cơ cấu điện từ bên trong làm thay đổi trạng thái của bộ tiếp điểm SPDT, cho phép đóng hoặc ngắt mạch tải theo tín hiệu điều khiển.

• Loại sản phẩm: Rơ le trung gian điện từ.
• Thương hiệu: Omron.
• Model/Mã sản phẩm: G2R-1-SND(S)DC24V.
• Điện áp cuộn hút: 24VDC.
• Cấu hình tiếp điểm: SPDT – 1 tiếp điểm chuyển đổi.
• Dòng mang định mức: 10A.
• Chức năng tích hợp: LED chỉ thị, diode bảo vệ cuộn dây và chỉ thị cơ khí. ([Omron Industrial][2])
• Ứng dụng tiêu biểu: PLC, tủ điều khiển, contactor, van điện từ, đèn báo và máy tự động hóa.

Trong hệ thống điều khiển, Rơ le G2R-1-SND(S)DC24V thường được sử dụng làm tầng giao tiếp giữa ngõ ra PLC và thiết bị chấp hành. Relay giúp tách mạch điều khiển khỏi mạch tải, mở rộng khả năng đóng cắt và hỗ trợ bảo vệ ngõ ra điều khiển. Diode tích hợp trên phiên bản SND còn giúp hấp thụ điện áp ngược sinh ra từ cuộn dây DC khi relay ngắt điện. Omron xác nhận G2R-1-SND là phiên bản tích hợp đồng thời đèn chỉ thị hoạt động và diode.

Thông Số Kỹ Thuật

• Tên sản phẩm: Rơ le G2R-1-SND(S)DC24V.
• Model/Mã sản phẩm: G2R-1-SND(S)DC24V.
• Model tham chiếu của nhà sản xuất: G2R-1-SND DC24(S).
• Thương hiệu: Omron.
• Dòng sản phẩm: G2R-S.
• Loại thiết bị: Rơ le điện từ trung gian / general-purpose relay.
• Số cực: 1 cực.
• Cấu hình tiếp điểm: SPDT – Single Pole Double Throw. ([Omron Industrial][2])
• Điện áp cuộn hút: 24VDC. ([Omron Industrial][2])
• Dòng mang định mức: 10A. ([Omron Industrial][2])
• Tải thuần trở tham khảo: 10A tại 250VAC hoặc 10A tại 30VDC đối với dòng G2R-1-S 1 cực. ([Omron Automation][3])
• Tải cảm ứng tham khảo: 7.5A tại 250VAC hoặc 5A tại 30VDC theo thông số dòng G2R-1-S. ([Omron Automation][3])
• Điện áp đóng cắt tối đa tham khảo: 380VAC hoặc 125VDC. ([Omron Automation][3])
• Dòng đóng cắt tối đa: 10A. ([Omron Automation][3])
• Công suất đóng cắt tải thuần trở tối đa: 2.500VA AC hoặc 300W DC. ([Omron Automation][3])
• Vật liệu tiếp điểm: AgSnIn theo thông tin Omron Europe cho G2R-1-SND DC24(S). ([Omron Industrial][2])
• Đèn chỉ thị: Có LED.
• Diode bảo vệ cuộn dây: Có.
• Chỉ thị cơ khí: Có. ([Omron Industrial][2])
• Kiểu vỏ: Vỏ trong suốt.
• Kiểu chân: Plug-in.
• Số chân tương ứng cấu hình 1 cực: Dạng relay 5 chân khi sử dụng socket tương thích; Omron liệt kê P2RF-05-PU cho G2R-1-S. ([Omron Industrial][4])
• Kiểu lắp đặt: Cắm trên socket tương thích, socket có thể gắn thanh DIN hoặc bề mặt tủ điện.
• Ứng dụng: PLC, tủ điều khiển, contactor, van điện từ, đèn tín hiệu, máy công nghiệp và hệ thống tự động hóa.
• Lưu ý chọn mua: Cần kiểm tra đúng model G2R-1-SND(S)DC24V, điện áp cuộn hút 24VDC, số chân, cấu hình SPDT, cực tính cuộn dây do có diode tích hợp và loại socket trước khi lắp đặt.

Ưu Điểm Nổi Bật

1. Cuộn Hút 24VDC Phù Hợp Hệ Thống PLC

• Nguồn điều khiển 24VDC là mức điện áp phổ biến trong tủ điện và hệ thống tự động hóa công nghiệp.
• Relay có thể nhận tín hiệu điều khiển từ PLC hoặc các thiết bị điều khiển tương thích để đóng/ngắt tải thông qua tiếp điểm độc lập.

2. Tích Hợp LED Và Diode Bảo Vệ

• Phiên bản G2R-1-SND được Omron thiết kế tích hợp cả LED chỉ thị và diode trên cuộn dây. ([Omron][1])
• LED giúp kỹ thuật viên quan sát nhanh trạng thái kích relay trong quá trình vận hành và xử lý sự cố.
• Diode giúp hạn chế xung điện áp ngược phát sinh khi ngắt cuộn hút DC, phù hợp cho các mạch điều khiển điện tử và PLC.

3. Tiếp Điểm SPDT Dòng Mang 10A

• Một bộ tiếp điểm chuyển đổi gồm các trạng thái COM, NO và NC giúp linh hoạt trong thiết kế mạch điều khiển.
• Dòng mang định mức 10A hỗ trợ nhiều ứng dụng điều khiển tải trung gian khi được lựa chọn đúng theo đặc tính tải. ([Omron Industrial][2])

4. Dạng Cắm Đế Dễ Thay Thế

• Thiết kế plug-in cho phép tháo relay khỏi socket mà không cần tháo toàn bộ hệ thống dây đấu.
• Thuận tiện cho công tác kiểm tra, bảo trì và thay thế linh kiện trong tủ điện.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Kiểm tra chính xác Rơ le G2R-1-SND(S)DC24V và điện áp cuộn hút 24VDC.
   • Kiểm tra sơ đồ chân, socket và thông số tải trước khi đấu nối.
   • Xác nhận tải không vượt quá khả năng đóng cắt của tiếp điểm.

2. Lắp đặt:

   • Ngắt nguồn điện của tủ điều khiển trước khi lắp relay hoặc socket.
   • Cắm relay đúng chiều vào đế tương thích và đảm bảo tất cả chân tiếp xúc chắc chắn.
   • Đấu cuộn hút 24VDC đúng cực tính theo sơ đồ trên relay hoặc tài liệu Omron.
   • Đấu các chân COM, NO và NC theo yêu cầu logic của mạch điều khiển.

3. Vận hành:

   • Cấp nguồn 24VDC cho cuộn hút và quan sát LED chỉ thị.
   • Kiểm tra cơ cấu relay chuyển trạng thái và xác nhận tải hoạt động theo yêu cầu.
   • Theo dõi nhiệt độ relay, socket và đầu dây trong giai đoạn vận hành ban đầu.

4. Bảo trì:

   • Kiểm tra định kỳ socket, chân cắm, đầu nối và tình trạng tiếp điểm.
   • Giữ khu vực tủ điện sạch, khô và thông thoáng.
   • Thay relay nếu xảy ra hiện tượng cuộn hút không tác động, tiếp điểm đóng/ngắt không ổn định, phát nhiệt bất thường hoặc có dấu hiệu cháy xém.

Lưu ý khi sử dụng:

• G2R-1-SND có diode tích hợp nên cuộn dây DC có cực tính; cần đấu đúng cực theo sơ đồ của nhà sản xuất.
• Không cấp AC hoặc điện áp khác 24VDC vào cuộn hút của phiên bản này.
• Không sử dụng dòng mang 10A như một giá trị áp dụng cho mọi loại tải; tải cảm ứng có khả năng đóng cắt thấp hơn tải thuần trở. ([Omron Automation][3])
• Khi điều khiển contactor, van điện từ hoặc tải cảm ứng khác, cần kiểm tra dòng khởi động và đặc tính tải trước khi lựa chọn.
• Phải sử dụng đúng socket và siết đầu dây chắc chắn để hạn chế phát nhiệt tại điểm tiếp xúc.

Đối Tượng Phù Hợp

• Nhà máy sản xuất: Sử dụng trong tủ điều khiển, dây chuyền tự động và máy móc công nghiệp.
• Nhà chế tạo tủ điện: Phù hợp làm relay trung gian giữa PLC và thiết bị chấp hành.
• Đơn vị tích hợp tự động hóa: Dùng trong mạch giao tiếp, cách ly và chuyển đổi tín hiệu điều khiển 24VDC.
• Đơn vị bảo trì kỹ thuật: Phù hợp để thay thế relay trong máy móc hoặc tủ điện khi model và thông số tương thích.
• Đại lý và cửa hàng thiết bị điện: Phù hợp kinh doanh trong nhóm relay trung gian, thiết bị điều khiển và vật tư tủ điện.
