Nút dừng khẩn cấp IDEC AB6E-3BV01PTRM X6 Ø30mm 1NC

Mô tả

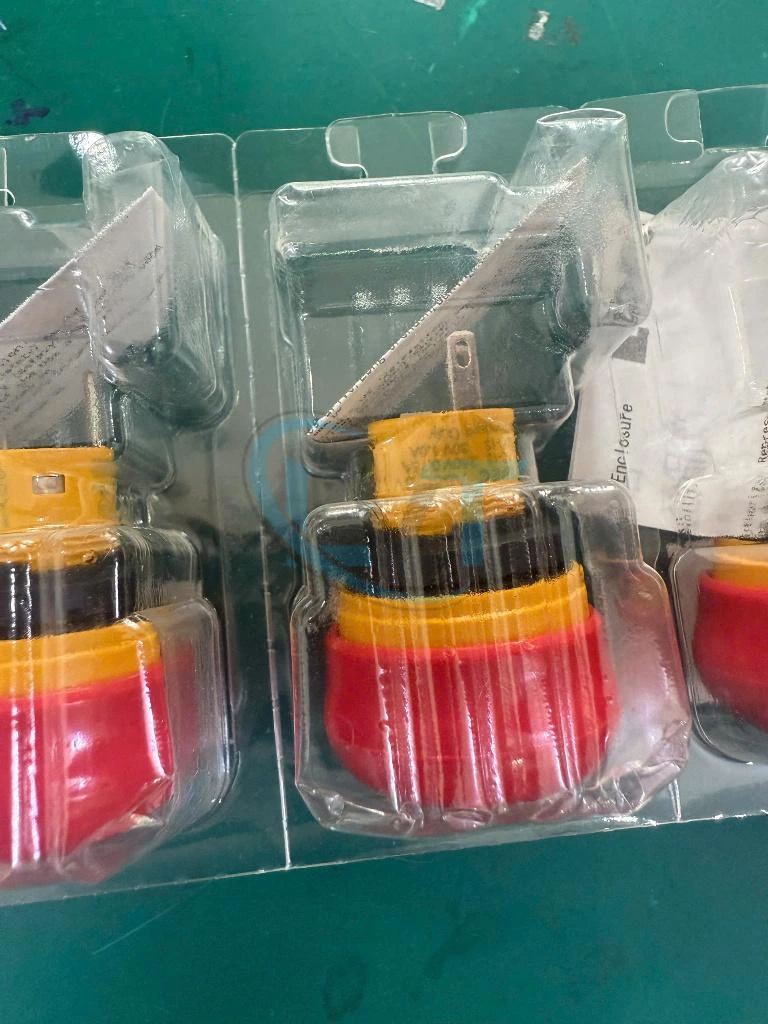

IDEC AB6E-3BV01PTRM là nút dừng khẩn cấp (Emergency Stop Switch) thuộc dòng X6, thiết kế dạng nguyên khối để lắp trên panel hoặc tủ điều khiển. Model sử dụng đầu nhấn mushroom Ø30 mm màu đỏ, cấu hình 1NC, đầu nối solder/tab #110 và có ký hiệu mũi tên trên nút. Khi được nhấn, nút khóa ở trạng thái tác động; để reset có thể kéo nút ra hoặc xoay theo chiều kim đồng hồ. Thiết kế nhỏ gọn với kích thước lắp đặt thuộc nhóm Ø16 mm giúp AB6E-3BV01PTRM phù hợp cho bảng điều khiển máy, tủ điện và các vị trí cần chức năng dừng khẩn cấp nhưng không gian lắp đặt hạn chế.

Tổng quan về sản phẩm

AB6E-3BV01PTRM thuộc X6 Series Emergency Stop Switches của IDEC. Đây là loại E-Stop unibody, nghĩa là cụm nút nhấn và cơ cấu tiếp điểm được thiết kế thành một cụm hoàn chỉnh, thuận tiện khi bố trí trên panel điều khiển.

Model có 1 tiếp điểm thường đóng (1NC). Trong ứng dụng phù hợp, tiếp điểm NC được sử dụng trong mạch điều khiển an toàn để thay đổi trạng thái khi nút Emergency Stop được tác động. Cơ cấu pushlock giữ nút ở trạng thái đã nhấn cho đến khi người vận hành chủ động reset bằng cách kéo hoặc xoay nút theo chiều kim đồng hồ.

Điểm nhận dạng quan trọng của model này là đầu mushroom Ø30 mm màu đỏ, ký hiệu mũi tên, 1NC và terminal dạng kết hợp solder/tab #110. Khi tìm model thay thế cần đối chiếu đầy đủ hậu tố PTRM, vì các model X6 có thể khác nhau về số lượng tiếp điểm, kích thước đầu nút và kiểu đánh dấu.

Thông số kỹ thuật

Thông số trên ưu tiên theo trang sản phẩm và catalog X6 chính thức của IDEC. Với yêu cầu liên quan đến contact rating, tiêu chuẩn an toàn hoặc cấp bảo vệ theo điều kiện lắp đặt cụ thể, nên đối chiếu datasheet X6 và yêu cầu thực tế của hệ thống trước khi lựa chọn.

Đặc điểm nổi bật và lợi ích

• Đầu mushroom Ø30 mm: tạo bề mặt thao tác lớn hơn nút nhấn thông thường, giúp người vận hành nhận biết và tác động nhanh khi cần dừng máy.
• Cấu hình 1NC: phù hợp để tích hợp vào mạch dừng khẩn cấp có thiết kế tương ứng với một tiếp điểm NC.
• Pushlock: sau khi nhấn, nút được giữ ở trạng thái tác động thay vì tự trở về ngay khi bỏ tay khỏi nút.
• Pull/Turn Reset: chỉ reset khi có thao tác chủ động bằng cách kéo hoặc xoay theo chiều kim đồng hồ, hạn chế việc máy được khôi phục chỉ do thả nút.
• Kích thước lắp đặt Ø16 mm: phù hợp các panel cần tiết kiệm diện tích nhưng vẫn cần một đầu Emergency Stop Ø30 mm dễ thao tác.
• Solder/tab terminal #110: hỗ trợ kiểu kết nối terminal tương ứng với thiết kế của dòng X6.
• Arrow Marked: ký hiệu mũi tên giúp thể hiện trực quan hướng thao tác xoay khi reset nút.

Nguyên lý hoạt động

Ở trạng thái bình thường, tiếp điểm NC (Normally Closed) của AB6E-3BV01PTRM ở trạng thái đóng. Khi người vận hành nhấn đầu mushroom, cơ cấu cơ khí khóa nút ở vị trí tác động đồng thời làm thay đổi trạng thái tiếp điểm.

Trong hệ thống được thiết kế phù hợp, sự thay đổi này được mạch safety hoặc mạch điều khiển sử dụng để thực hiện chức năng dừng máy. Sau khi nguyên nhân gây dừng đã được xử lý, nút có thể được reset bằng cách kéo hoặc xoay theo chiều kim đồng hồ. Việc reset Emergency Stop không nên được hiểu là lệnh tự động khởi động lại máy; logic khởi động lại phụ thuộc thiết kế safety của hệ thống.

Ứng dụng

IDEC AB6E-3BV01PTRM phù hợp để bố trí tại các vị trí cần thao tác Emergency Stop trên:

• Tủ điện và control panel.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Băng tải và hệ thống vận chuyển vật liệu.
• Máy gia công và thiết bị sản xuất.
• Dây chuyền automation.
• Trạm vận hành máy.
• Hệ thống điều khiển có safety relay hoặc safety controller phù hợp.

Việc sử dụng trong một safety circuit cụ thể phải dựa trên thiết kế, risk assessment và yêu cầu tiêu chuẩn an toàn của máy; bản thân một nút Emergency Stop không thay thế toàn bộ hệ thống safety.

Khi nào nên lựa chọn AB6E-3BV01PTRM?

Model này phù hợp khi hệ thống yêu cầu nút Emergency Stop IDEC X6, kích thước lắp đặt Ø16 mm, đầu mushroom Ø30 mm màu đỏ và 1NC. Đây cũng là lựa chọn cần đối chiếu khi thay thế đúng model AB6E-3BV01PTRM đang được lắp trên máy.

Nếu thay cho một model khác, cần kiểm tra kích thước lỗ panel, số lượng và loại tiếp điểm, terminal, kích thước đầu nút, cơ chế reset và yêu cầu của safety circuit. Không nên lựa chọn chỉ dựa vào hình thức bên ngoài vì các model trong cùng dòng X6 có thể sử dụng 1NC hoặc 2NC và đầu mushroom Ø30 mm hoặc Ø40 mm.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đầy đủ model AB6E-3BV01PTRM, đặc biệt các ký tự ở cuối mã sản phẩm.
• Kiểm tra hệ thống hiện tại yêu cầu 1NC hay số lượng tiếp điểm khác.
• Đối chiếu kích thước lỗ panel với yêu cầu lắp đặt của X6.
• Kiểm tra terminal hiện tại có tương thích với dạng solder/tab #110 hay không.
• Không nhầm AB6E-3BV01PTRM Ø30 mm với các phiên bản đầu mushroom Ø40 mm trong cùng series.
• Không thay thế bằng một pushbutton thông thường nếu vị trí yêu cầu chức năng Emergency Stop.
• Khi sử dụng trong safety circuit, cần xác minh kiến trúc safety tổng thể, safety relay/controller và tiêu chuẩn áp dụng cho máy.

Câu hỏi thường gặp

AB6E-3BV01PTRM là nút gì?
Đây là nút dừng khẩn cấp IDEC thuộc X6 Series, dạng unibody, đầu mushroom Ø30 mm màu đỏ và cấu hình 1NC.

AB6E-3BV01PTRM có bao nhiêu tiếp điểm?
Model này có 1NC, tức một tiếp điểm thường đóng.

AB6E-3BV01PTRM reset như thế nào?
Sau khi nhấn, nút được khóa ở trạng thái tác động. Theo catalog IDEC X6, người vận hành có thể reset bằng cách kéo nút hoặc xoay theo chiều kim đồng hồ.

AB6E-3BV01PTRM có kích thước đầu nút bao nhiêu?
Đầu mushroom có đường kính Ø30 mm, trong khi dòng sản phẩm này thuộc nhóm Emergency Stop lắp đặt Ø16 mm.

Có thể thay AB6E-3BV01PTRM bằng model X6 khác không?
Chỉ nên thay khi đã đối chiếu kích thước lắp đặt, kích thước đầu mushroom, cấu hình tiếp điểm, terminal, cơ chế reset và yêu cầu safety của hệ thống. Các model có ngoại hình tương tự chưa chắc có cùng specification.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm IDEC AB6E-3BV01PTRM hoặc lựa chọn nút dừng khẩn cấp thay thế, khách hàng có thể gửi model, ảnh tem, ảnh mặt trước và mặt sau của nút, kích thước lỗ panel hoặc sơ đồ mạch hiện tại cho Điện Tử LVT để đối chiếu cấu hình phù hợp.
