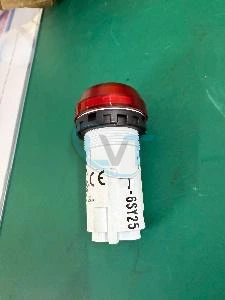

Đèn báo lỗi IDEC YW1P-2UQ4R LED đỏ 24V AC/DC Ø22mm

Mô tả

IDEC YW1P-2UQ4R là đèn báo LED màu đỏ thuộc dòng YW Series của IDEC, được thiết kế để lắp trên panel với kích thước lỗ Ø22 mm. Sản phẩm sử dụng nguồn 24V AC/DC, kiểu đèn LED, mặt đèn tròn dạng lồi/vòm và cấu trúc liền thân (integrated/unibody). Với màu đỏ dễ nhận biết, YW1P-2UQ4R thường được sử dụng làm đèn báo lỗi, cảnh báo hoặc hiển thị trạng thái bất thường trên tủ điện và bảng điều khiển máy. Mặt trước khi lắp đúng đạt mức bảo vệ IP65, phù hợp với nhiều ứng dụng điều khiển công nghiệp.

Tổng quan về sản phẩm

YW1P-2UQ4R thuộc YW Series của IDEC, nhóm pilot light dùng để cung cấp tín hiệu trực quan cho người vận hành. Theo thông tin chính thức của IDEC, model này là Indicator Light (Integrated) với LED màu đỏ, điện áp hoạt động định mức 24V AC/DC và mounting hole Ø22 mm.

Khi được cấp điện từ mạch điều khiển, LED bên trong phát sáng để thể hiện trạng thái tương ứng. Việc YW1P-2UQ4R biểu thị lỗi, alarm, trạng thái dừng hay một tín hiệu khác phụ thuộc vào cách thiết kế và đấu nối của hệ thống điều khiển.

Thiết kế lens lớn của dòng YW giúp mở rộng góc quan sát, trong khi bề mặt matte được IDEC sử dụng nhằm hạn chế phản xạ ánh sáng xung quanh. Đây là đặc điểm hữu ích khi đèn được bố trí trên control panel có nhiều thiết bị chỉ thị.

Thông số kỹ thuật

Các thông số chính của YW1P-2UQ4R như màu đỏ, LED, hình dạng Round (Convex), Ø22 mm và điện áp 24V AC/DC được xác nhận trên trang sản phẩm chính thức của IDEC.

Đặc điểm nổi bật và lợi ích

• LED màu đỏ: tạo tín hiệu trực quan rõ ràng, phù hợp để thiết kế chức năng báo lỗi, alarm hoặc cảnh báo trạng thái trên máy.
• Nguồn 24V AC/DC: thuận tiện tích hợp vào các hệ thống điều khiển sử dụng nguồn điều khiển 24V tương ứng.
• Lắp panel Ø22 mm: kích thước phổ biến trên tủ điện và bảng điều khiển công nghiệp, thuận tiện khi bố trí cùng push button và selector switch cùng chuẩn lắp đặt.
• Lens dạng vòm/lồi: tăng khả năng quan sát trạng thái đèn từ nhiều vị trí xung quanh bảng điều khiển.
• Cấu trúc integrated/unibody: cụm đèn được thiết kế liền thân, phù hợp cho việc lắp đặt gọn trên panel.
• IP65 ở mặt trước panel: hỗ trợ bảo vệ phần mặt ngoài của đèn trước bụi và tia nước khi sản phẩm được lắp đặt đúng yêu cầu.
• Bề mặt matte: giúp giảm glare từ ánh sáng xung quanh, hỗ trợ người vận hành quan sát tín hiệu đèn rõ hơn.

Nguyên lý hoạt động

YW1P-2UQ4R sử dụng LED làm nguồn sáng. Khi điện áp 24V AC/DC phù hợp được cấp vào đèn, LED phát sáng màu đỏ và cung cấp tín hiệu trực quan cho người vận hành.

Trong một ứng dụng báo lỗi điển hình, PLC, relay hoặc mạch điều khiển xác định điều kiện fault/alarm và điều khiển nguồn cấp đến pilot light. Khi điều kiện tương ứng xuất hiện, YW1P-2UQ4R sáng để thông báo trạng thái. Bản thân đèn chỉ thực hiện chức năng hiển thị; logic xác định lỗi phụ thuộc vào hệ thống điều khiển của máy.

Ứng dụng

IDEC YW1P-2UQ4R có thể được sử dụng để hiển thị trạng thái trên:

• Tủ điện điều khiển.
• Control panel của máy công nghiệp.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Băng tải và hệ thống vận chuyển.
• Máy gia công và thiết bị sản xuất.
• Dây chuyền automation.
• Hệ thống điều khiển PLC.
• Bảng điều khiển cần đèn báo lỗi hoặc alarm.
• Hệ thống cần hiển thị trạng thái bằng tín hiệu LED đỏ 24V AC/DC.

Màu đỏ thường được lựa chọn cho chức năng cảnh báo hoặc fault, nhưng ý nghĩa cụ thể của đèn phải được xác định theo thiết kế của từng máy và hệ thống.

Khi nào nên lựa chọn YW1P-2UQ4R?

Model này phù hợp khi hệ thống yêu cầu pilot light IDEC YW Series, LED màu đỏ, điện áp 24V AC/DC, dạng vòm/lồi và kích thước lỗ panel Ø22 mm. Đây cũng là lựa chọn cần ưu tiên đối chiếu khi thay thế đúng model YW1P-2UQ4R đang sử dụng trên máy.

Nếu thay thế một đèn báo khác, cần kiểm tra điện áp nguồn, kích thước lỗ panel, màu đèn, kiểu lens và không gian phía sau panel. Không nên chỉ dựa vào đường kính Ø22 mm vì các model cùng kích thước có thể sử dụng điện áp và cấu hình khác nhau.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Kiểm tra chính xác model YW1P-2UQ4R; ký tự cuối R tương ứng phiên bản màu đỏ.
• Xác nhận nguồn điều khiển của hệ thống là 24V AC/DC phù hợp với model.
• Đối chiếu lỗ lắp đặt Ø22 mm và kích thước thực tế của panel.
• Không nhầm với các model YW Series có màu xanh lá, vàng, trắng hoặc màu khác.
• Không thay trực tiếp bằng phiên bản điện áp khác chỉ vì hình dạng bên ngoài giống nhau.
• Khi dùng làm đèn báo lỗi, cần kiểm tra logic PLC, relay hoặc mạch điều khiển cấp tín hiệu cho đèn.
• IP65 áp dụng cho phần mặt trước panel theo thông tin của IDEC; mức bảo vệ thực tế còn phụ thuộc việc lắp đặt đúng yêu cầu.

Câu hỏi thường gặp

YW1P-2UQ4R là thiết bị gì?
Đây là pilot light/đèn báo LED thuộc YW Series của IDEC, dạng tròn lồi, màu đỏ và lắp trên panel Ø22 mm.

YW1P-2UQ4R sử dụng điện áp bao nhiêu?
Điện áp hoạt động định mức của model là 24V AC/DC.

YW1P-2UQ4R có màu gì?
Model sử dụng LED và lens màu đỏ (Red), phù hợp với các vị trí cần tín hiệu trực quan nổi bật như báo lỗi hoặc cảnh báo theo thiết kế của hệ thống.

YW1P-2UQ4R có thể dùng với PLC không?
Có thể sử dụng trong hệ thống điều khiển PLC khi mạch output và nguồn cấp được thiết kế phù hợp với đèn 24V AC/DC. Cần kiểm tra loại output, khả năng chịu tải và sơ đồ đấu nối thực tế trước khi kết nối.

Có thể thay YW1P-2UQ4R bằng đèn báo Ø22 mm khác không?
Có thể xem xét model tương đương nhưng phải đối chiếu điện áp 24V AC/DC, màu đỏ, kích thước lắp đặt, cấu trúc terminal, kích thước thân và yêu cầu bảo vệ của hệ thống.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm IDEC YW1P-2UQ4R hoặc lựa chọn đèn báo lỗi thay thế cho tủ điện và máy công nghiệp, khách hàng có thể cung cấp model, ảnh tem, điện áp nguồn, ảnh mặt panel và yêu cầu hiển thị cho Điện Tử LVT để đối chiếu sản phẩm phù hợp.
