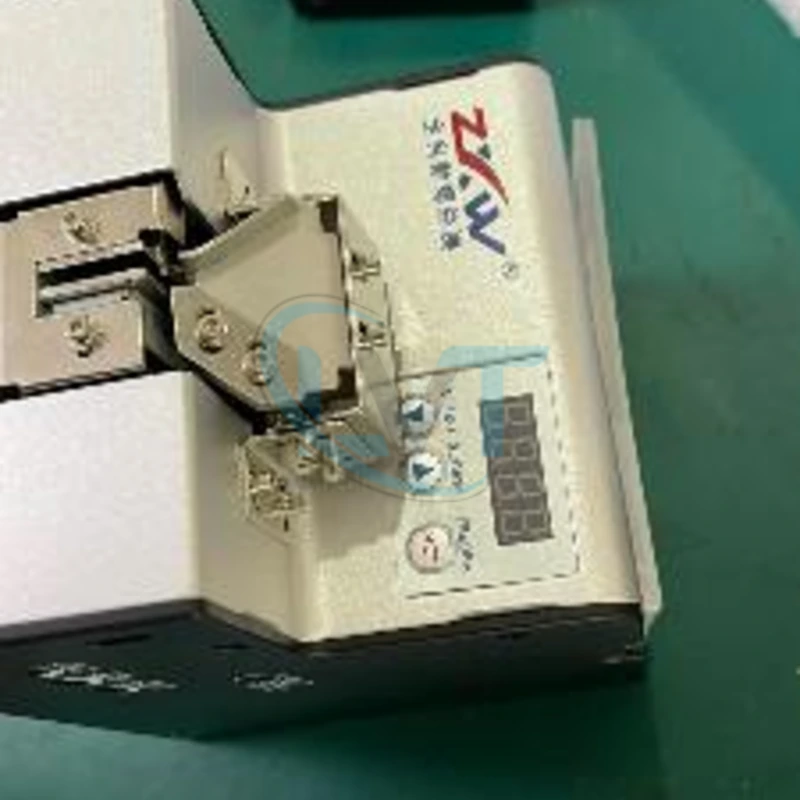

Máy cấp vít tự động ZXW-560S màn hình số cho vít M1.0-M5.0

Mô tả

ZXW-560S là máy cấp vít tự động dạng ray, thuộc dòng ZXW-560 và là phiên bản cao cấp có màn hình số. Thiết bị thực hiện việc chứa, sắp xếp và đưa từng vít tới vị trí lấy vít, giúp người vận hành dùng tô vít điện lấy vít nhanh hơn so với thao tác lấy vít thủ công. Dữ liệu sản phẩm của dòng ZXW-560 cho biết thiết bị hỗ trợ vít có đường kính khoảng M1.0-M5.0, chiều dài dưới 20 mm, sử dụng nguồn 100-240VAC và tích hợp chức năng đếm trên phiên bản ZXW-560S.

Tổng quan về sản phẩm

ZXW-560S được thiết kế cho các công đoạn lắp ráp sử dụng vít với tần suất cao. Người vận hành đổ vít vào khoang chứa, sau đó cơ cấu bên trong đưa vít lên ray và sắp xếp chúng theo cùng một hướng để di chuyển tới vị trí lấy vít.

Phiên bản 560S được các nguồn phân phối xác định là phiên bản high-end digital display, khác với ZXW-560A cơ bản và ZXW-560 tiêu chuẩn. Màn hình số hỗ trợ chức năng đếm, giúp kiểm soát số lượng vít trong quá trình lắp ráp hoặc đóng gói.

Ray dẫn vít có khả năng điều chỉnh để phù hợp với nhiều kích thước vít khác nhau trong phạm vi thiết kế. Đây là máy cấp và sắp xếp vít, không phải máy tự động siết vít hoàn chỉnh; thao tác siết vẫn cần tô vít điện, dụng cụ hoặc hệ thống lắp ráp tương ứng.

Thông số kỹ thuật

Các thông số về kích thước vít và nguồn cấp được ghi nhận cho dòng ZXW-560. Với ZXW-560S, các nguồn bán hàng thống nhất xác định đây là phiên bản màn hình số. Do sản phẩm được phân phối dưới nhiều cấu hình OEM, các thông số chi tiết trên tem máy thực tế cần được ưu tiên khi có khác biệt.

Đặc điểm nổi bật và lợi ích

• Tự động sắp xếp vít: giảm thời gian người vận hành phải tìm và xoay vít đúng chiều trước khi siết.
• Phiên bản màn hình số: hỗ trợ quan sát và quản lý số lượng vít thuận tiện hơn phiên bản cơ bản.
• Hỗ trợ khoảng M1.0-M5.0: đáp ứng nhiều kích thước vít nhỏ thường gặp trong lắp ráp sản phẩm.
• Vít dài dưới 20 mm: phù hợp với nhiều loại vít sử dụng trong thiết bị điện, điện tử và cơ khí nhỏ.
• Ray có thể điều chỉnh: cho phép thiết lập máy theo kích thước vít đang sử dụng thay vì cần một máy riêng cho từng đường kính.
• Nguồn 100-240VAC: thuận tiện sử dụng với nhiều hệ thống nguồn điện khác nhau.
• Cấp vít liên tục: khi vít tại vị trí lấy được lấy ra, hệ thống tiếp tục đưa vít tiếp theo đến vị trí chờ.
• Hỗ trợ đếm vít: hữu ích cho các công đoạn cần kiểm soát số lượng vít đã lấy hoặc số chu kỳ thao tác.

Nguyên lý hoạt động

Người vận hành đổ một lượng vít phù hợp vào khoang chứa của ZXW-560S. Khi máy hoạt động, cơ cấu cấp liệu đưa vít từ khoang chứa lên khu vực ray dẫn hướng.

Các vít không nằm đúng tư thế sẽ được cơ cấu sắp xếp xử lý để chỉ những vít có vị trí phù hợp tiếp tục di chuyển trên ray. Vít sau đó được đưa tới đầu ray và dừng tại vị trí chờ.

Người vận hành sử dụng đầu tô vít có từ tính hoặc dụng cụ phù hợp để lấy vít tại vị trí này. Khi vít được lấy ra, vít tiếp theo tự động được đưa tới, tạo thành chu trình cấp liệu liên tục.

Ở phiên bản ZXW-560S, hệ thống màn hình số và chức năng đếm hỗ trợ theo dõi số lượng vít trong quá trình thao tác.

Ứng dụng

ZXW-560S phù hợp với các công việc lắp ráp sử dụng số lượng vít lớn như:

• Lắp ráp thiết bị điện tử.
• Sản xuất linh kiện điện.
• Lắp ráp bảng mạch và vỏ thiết bị.
• Lắp ráp đồ gia dụng.
• Sản xuất đồ chơi và sản phẩm nhựa.
• Lắp ráp linh kiện cơ khí nhỏ.
• Máy và dây chuyền sản xuất bán tự động.
• Trạm thao tác sử dụng tô vít điện.
• Công đoạn sửa chữa cần sử dụng nhiều vít cùng kích thước.
• Công đoạn cần kiểm soát số lượng vít sử dụng.

Khi nào nên lựa chọn ZXW-560S?

ZXW-560S phù hợp khi công đoạn hiện tại đang lấy vít thủ công và cần tăng tốc độ thao tác bằng cách tự động sắp xếp, cấp từng vít đến vị trí cố định.

Trước khi lựa chọn cần kiểm tra:

• Đường kính thân vít có nằm trong khoảng máy hỗ trợ hay không.
• Chiều dài vít có dưới khoảng 20 mm hay không.
• Hình dạng đầu vít và thân vít có phù hợp với ray cấp liệu hay không.
• Vít có phải loại phù hợp với cơ chế sắp xếp của máy hay không.
• Có cần màn hình và chức năng đếm hay chỉ cần phiên bản cơ bản.
• Sản lượng vít sử dụng trong mỗi ca làm việc.
• Loại tô vít điện hoặc dụng cụ lấy vít đang sử dụng.

Khả năng tương thích không nên được xác định chỉ bằng ký hiệu M2, M3 hoặc M4. Hai loại vít có cùng đường kính ren nhưng khác đường kính đầu, chiều dài hoặc hình dạng đầu vẫn có thể yêu cầu điều chỉnh ray khác nhau.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• ZXW-560S là phiên bản màn hình số; không nhầm với ZXW-560A hoặc ZXW-560 tiêu chuẩn.
• Không nhầm ZXW-560S với ZXW-560X, là phiên bản màn hình số sử dụng cấu hình ray dài hơn trong các danh mục phân phối.
• Cần điều chỉnh độ rộng ray theo vít thực tế trước khi vận hành liên tục.
• Không đặt ray quá rộng vì vít có thể nghiêng, xoay hoặc kẹt trong quá trình cấp.
• Không đặt ray quá hẹp khiến vít không thể di chuyển ổn định.
• Cần thử bằng chính loại vít sử dụng trên dây chuyền trước khi đưa máy vào sản xuất hàng loạt.
• Nếu thay đổi sang loại vít có kích thước hoặc hình dạng khác, cần kiểm tra và thiết lập lại ray.
• Thông số của các phiên bản OEM ZXW-560S trên thị trường có thể khác nhau; nên ưu tiên tem máy và tài liệu đi kèm sản phẩm thực tế.

Câu hỏi thường gặp

ZXW-560S là máy gì?

ZXW-560S là máy cấp và sắp xếp vít tự động dạng ray có màn hình số, giúp đưa từng vít tới vị trí cố định để người vận hành lấy và thực hiện thao tác siết vít.

ZXW-560S sử dụng được vít kích thước nào?

Dữ liệu của dòng ZXW-560 ghi nhận khả năng sử dụng với vít khoảng M1.0-M5.0 và chiều dài dưới 20 mm. Khả năng tương thích thực tế còn phụ thuộc hình dạng đầu và kích thước cụ thể của vít.

ZXW-560S có chức năng đếm vít không?

Có. ZXW-560S được phân phối dưới tên phiên bản digital display screw machine, hỗ trợ chức năng hiển thị và đếm phục vụ quá trình cấp vít.

ZXW-560S có tự siết vít không?

Không. ZXW-560S chủ yếu thực hiện sắp xếp và cấp vít. Công đoạn siết cần tô vít điện hoặc thiết bị siết vít phù hợp.

ZXW-560S khác ZXW-560 như thế nào?

ZXW-560S là phiên bản cao cấp có màn hình số, trong khi ZXW-560 được bán dưới dạng phiên bản cao cấp tiêu chuẩn không có ký hiệu S. Khi mua thay thế nên kiểm tra đúng hậu tố model.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế máy cấp vít tự động ZXW-560S, khách hàng nên cung cấp mẫu vít hoặc các kích thước gồm đường kính thân, đường kính đầu và chiều dài vít. Những thông tin này giúp kiểm tra khả năng tương thích và thiết lập ray cấp vít phù hợp trước khi sử dụng.

Điện Tử LVT hỗ trợ đối chiếu model và thông số để lựa chọn máy cấp vít, thiết bị cấp liệu và linh kiện phục vụ dây chuyền lắp ráp công nghiệp.
