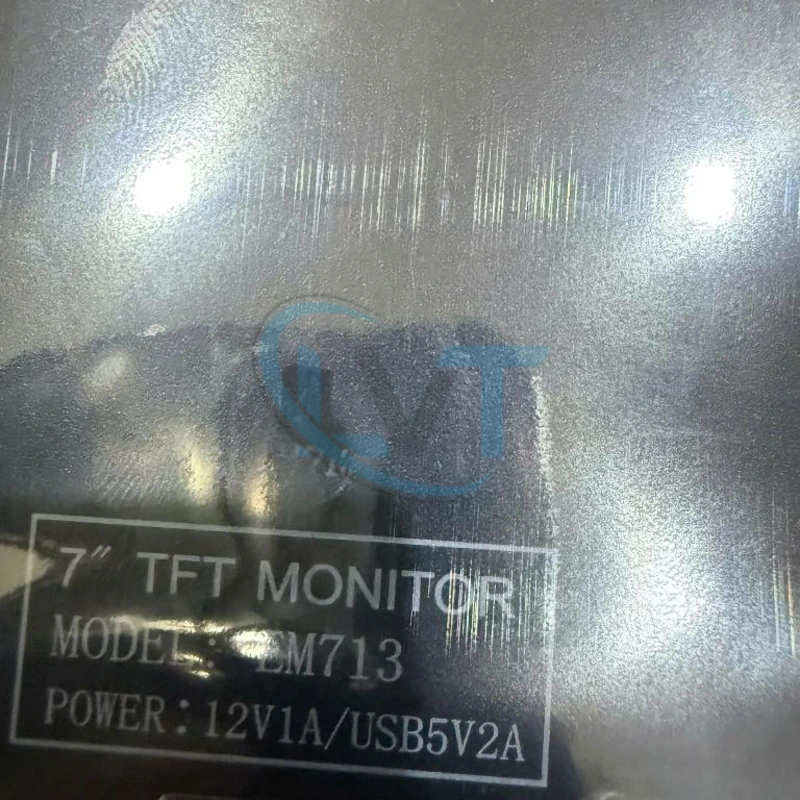

Màn hình công nghiệp EM713-D 7 inch TFT LCD 1024×600 HDMI VGA AV BNC

Mô tả

EM713-D là màn hình TFT LCD công nghiệp 7 inch của EYA Display, được thiết kế cho các hệ thống cần màn hình hiển thị nhỏ gọn với nhiều chuẩn tín hiệu đầu vào. Model có độ phân giải gốc 1024 × 600 pixel, độ sáng 500 cd/m², góc nhìn rộng và hỗ trợ đồng thời các giao diện HDMI, VGA, AV và BNC. Phiên bản EM713-D tiêu chuẩn không tích hợp cảm ứng, phù hợp làm màn hình hiển thị cho máy công nghiệp, máy tính nhúng, hệ thống camera và các thiết bị điều khiển có ngõ xuất hình tương thích.

Tổng quan về sản phẩm

EM713-D thuộc nhóm màn hình LCD module kích thước 7 inch. Thiết bị sử dụng màn hình màu TFT với độ phân giải 1024 × 600 và được đặt trong vỏ kim loại, phía sau có các vị trí cố định để thuận tiện tích hợp vào giá đỡ hoặc thiết bị.

Một ưu điểm đáng chú ý của EM713-D là khả năng tiếp nhận nhiều loại tín hiệu hình ảnh. Người dùng có thể kết nối thiết bị thông qua HDMI, VGA, AV hoặc BNC tùy nguồn phát đang sử dụng, nhờ đó màn hình có thể đáp ứng nhiều hệ thống hiện hữu mà không phụ thuộc vào duy nhất một chuẩn giao tiếp.

Cần lưu ý EM713-D là phiên bản không cảm ứng. Trong cùng nhóm sản phẩm còn có các biến thể sử dụng màn hình cảm ứng điện trở hoặc điện dung, vì vậy cần kiểm tra chính xác hậu tố model khi lựa chọn hoặc thay thế.

Thông số kỹ thuật

Các thông số trên áp dụng cho EM713-D theo dữ liệu sản phẩm của nhà sản xuất. Không nên lấy thông số của các phiên bản EM713 có hậu tố khác để áp dụng trực tiếp cho model này.

Đặc điểm nổi bật và lợi ích

• Màn hình 7 inch: kích thước nhỏ gọn, phù hợp với máy móc và thiết bị có không gian lắp đặt hạn chế.
• Độ phân giải 1024 × 600: đáp ứng nhu cầu hiển thị giao diện điều khiển, hình ảnh camera, thông số vận hành và nội dung từ máy tính nhúng.
• Độ sáng 500 cd/m²: hỗ trợ khả năng quan sát màn hình trong nhiều điều kiện chiếu sáng khác nhau.
• Hỗ trợ HDMI: thuận tiện kết nối máy tính, máy tính nhúng và các bo mạch phát hình tương thích.
• Hỗ trợ VGA: có thể kết nối với nhiều máy tính và thiết bị công nghiệp thế hệ trước vẫn sử dụng tín hiệu VGA.
• Hỗ trợ AV và BNC: mở rộng khả năng sử dụng với nguồn video analog và một số hệ thống camera giám sát.
• Vỏ kim loại: tăng độ chắc chắn cho module khi được lắp trong máy hoặc thiết bị.
• Thiết kế nhỏ gọn: kích thước tổng thể khoảng 170 × 105 × 17.5 mm, thuận tiện cho các ứng dụng tích hợp.
• Không sử dụng touchscreen: phù hợp với những hệ thống chỉ cần hiển thị hình ảnh và sử dụng nút nhấn, bàn phím hoặc thiết bị điều khiển riêng.

Nguyên lý hoạt động

EM713-D nhận tín hiệu hình ảnh từ thiết bị nguồn thông qua một trong các giao diện HDMI, VGA, AV hoặc BNC. Mạch điều khiển bên trong xử lý tín hiệu đầu vào và chuyển đổi thành dữ liệu phù hợp để hiển thị trên panel TFT LCD 7 inch.

Với nguồn HDMI hoặc VGA, màn hình có thể được sử dụng như một display độc lập cho máy tính, máy tính công nghiệp hoặc bo mạch nhúng có ngõ xuất hình tương thích. AV và BNC giúp thiết bị tiếp nhận thêm các nguồn video analog phù hợp.

Do EM713-D không có touchscreen, màn hình chỉ đảm nhiệm chức năng hiển thị. Nếu hệ thống yêu cầu người vận hành thao tác trực tiếp trên màn hình, cần lựa chọn phiên bản có cảm ứng hoặc sử dụng thiết bị nhập liệu riêng.

Ứng dụng

EM713-D có thể được sử dụng trong nhiều hệ thống như:

• Màn hình hiển thị cho máy công nghiệp.
• Máy tính nhúng và industrial PC.
• Raspberry Pi và các bo mạch phát HDMI tương thích.
• Hệ thống camera giám sát.
• Màn hình kiểm tra camera.
• Thiết bị kiểm tra và đo lường.
• Máy tự động cần màn hình hiển thị riêng.
• Hệ thống video sử dụng AV hoặc BNC.
• Máy tính sử dụng đầu ra VGA hoặc HDMI.
• Thiết bị DIY và hệ thống nhúng cần màn hình 7 inch.

Khi nào nên lựa chọn EM713-D?

EM713-D phù hợp khi hệ thống cần một màn hình 7 inch độ phân giải 1024 × 600, không yêu cầu cảm ứng và cần khả năng kết nối linh hoạt với HDMI, VGA, AV hoặc BNC.

Trước khi lựa chọn cần kiểm tra:

• Kích thước 7 inch có phù hợp vị trí lắp đặt hay không.
• Độ phân giải 1024 × 600 có đáp ứng giao diện phần mềm đang sử dụng hay không.
• Thiết bị nguồn sử dụng HDMI, VGA, AV hay BNC.
• Hệ thống có yêu cầu touchscreen hay chỉ cần hiển thị.
• Kích thước tổng thể 170 × 105 × 17.5 mm có phù hợp không gian máy.
• Vị trí các cổng kết nối có thuận tiện cho việc đi dây hay không.
• Giá đỡ và phương pháp cố định có tương thích với thiết kế máy hiện tại hay không.

Nếu máy yêu cầu người vận hành nhấn trực tiếp trên màn hình, EM713-D không phải phiên bản phù hợp vì model này không tích hợp touchscreen.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác model EM713-D trước khi đặt hàng.
• Không nhầm phiên bản D với các phiên bản có cảm ứng điện trở hoặc cảm ứng điện dung.
• Kiểm tra kích thước cơ khí và vị trí lỗ cố định trước khi thay màn hình cũ.
• Độ phân giải gốc của panel là 1024 × 600, vì vậy nên cấu hình nguồn phát hình ở độ phân giải phù hợp để có chất lượng hiển thị tốt.
• Khi sử dụng HDMI, VGA, AV hoặc BNC cần lựa chọn đúng input tương ứng với nguồn tín hiệu.
• Không nên mặc định EM713-D là HMI/PLC touchscreen. Đây là màn hình hiển thị, không phải bộ HMI lập trình có chức năng điều khiển PLC độc lập.
• Khi thay màn hình trên máy công nghiệp, cần kiểm tra cả chuẩn tín hiệu hình ảnh và kích thước cơ khí, không chỉ dựa vào kích thước 7 inch.

Câu hỏi thường gặp

EM713-D có kích thước bao nhiêu?

EM713-D sử dụng màn hình TFT LCD 7.0 inch, kích thước tổng thể khoảng 170 × 105 × 17.5 mm.

Độ phân giải của EM713-D là bao nhiêu?

Độ phân giải gốc của màn hình là 1024 × 600 pixel.

EM713-D có cảm ứng không?

Không. EM713-D là phiên bản không có touchscreen. Nếu cần cảm ứng phải lựa chọn phiên bản khác phù hợp trong dòng sản phẩm.

EM713-D hỗ trợ những cổng tín hiệu nào?

Model hỗ trợ HDMI, VGA, AV và BNC, cho phép kết nối với nhiều nguồn tín hiệu hình ảnh khác nhau.

EM713-D có phải màn hình HMI PLC không?

Không nên phân loại EM713-D là HMI PLC. Đây là màn hình TFT LCD nhận tín hiệu hình ảnh qua HDMI, VGA, AV hoặc BNC. Thiết bị không được nhà sản xuất mô tả như một HMI lập trình độc lập để giao tiếp trực tiếp với PLC.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế màn hình EM713-D, khách hàng nên cung cấp ảnh màn hình cũ, kích thước vị trí lắp, chuẩn tín hiệu đang sử dụng và hình ảnh các cổng kết nối. Những thông tin này giúp xác định đúng model, kích thước và khả năng tương thích với thiết bị hiện tại.

Điện Tử LVT hỗ trợ đối chiếu model và thông số kỹ thuật để lựa chọn màn hình công nghiệp, màn hình LCD và linh kiện hiển thị phù hợp với máy đang sử dụng.
