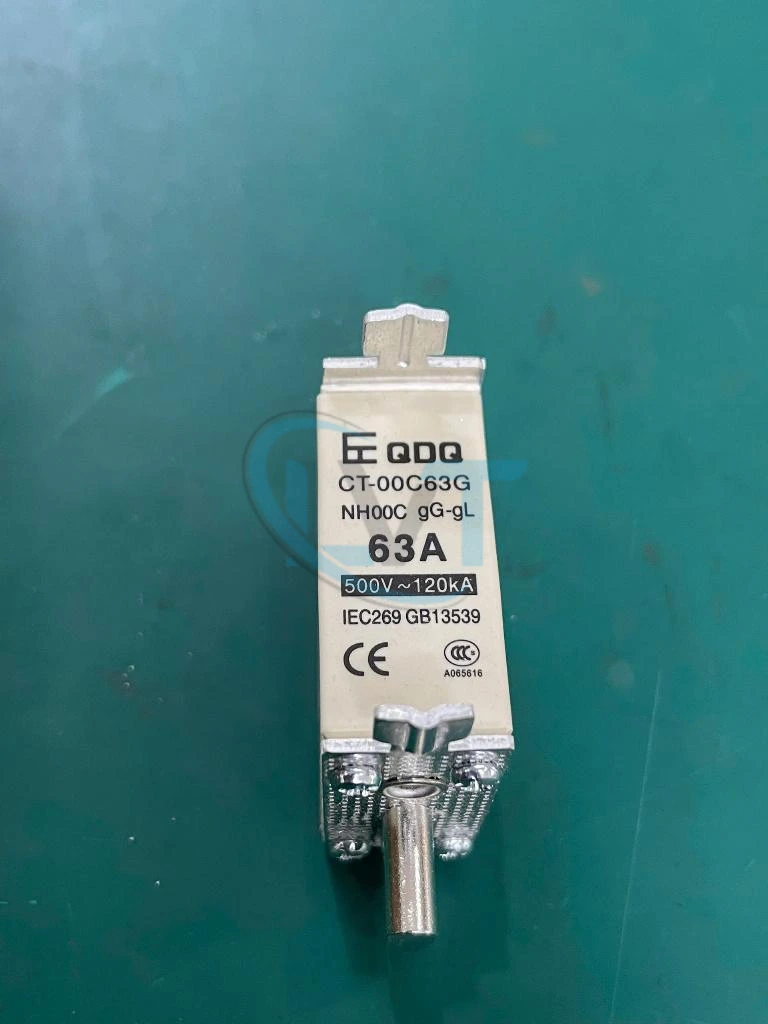

Cầu chì NH CTQDQ CT-00C63G 63A 500V 120kA gG NH00C

Mô tả

CT-00C63G là cầu chì hạ áp dạng NH của CTQDQ, thuộc kích thước NH00C, được thiết kế để bảo vệ mạch điện trước dòng quá tải và ngắn mạch. Model có dòng điện định mức 63A, điện áp 500V, đặc tính gG và khả năng cắt ngắn mạch 120kA. Cấu tạo dạng cầu chì dao với thân sứ và hai tiếp điểm kim loại ở hai đầu giúp CT-00C63G phù hợp cho tủ điện, hệ thống phân phối điện và các mạch công nghiệp cần bảo vệ bằng fuse link công suất cao.

Tổng quan về sản phẩm

CT-00C63G là fuse link dạng dao thuộc dòng cầu chì NH. Theo catalog CTQDQ, model này nằm trong nhóm gG 500V 120kA, kích thước NH00C và có dòng định mức 63A.

Đặc tính gG cho biết đây là cầu chì phạm vi bảo vệ toàn dải, được sử dụng cho mục đích bảo vệ chung trước quá tải và ngắn mạch trong phạm vi đặc tính của cầu chì. Khi dòng điện vượt quá giới hạn trong khoảng thời gian tương ứng với đặc tuyến bảo vệ, phần tử nóng chảy bên trong cầu chì đứt và ngắt mạch.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Dòng định mức 63A: phù hợp với các nhánh mạch được thiết kế sử dụng cầu chì NH 63A.
• Điện áp định mức 500V: đáp ứng các hệ thống điện hạ áp nằm trong giới hạn điện áp được nhà sản xuất quy định.
• Khả năng cắt 120kA: cho phép cầu chì ngắt dòng sự cố lớn trong điều kiện thử nghiệm và lắp đặt phù hợp.
• Đặc tính gG: cung cấp khả năng bảo vệ toàn dải đối với quá tải và ngắn mạch cho các ứng dụng bảo vệ chung.
• Kích thước NH00C: thuận tiện khi lựa chọn thay thế trong hệ thống đang sử dụng fuse holder tương thích NH00C.
• Thân sứ: cấu tạo porcelain kết hợp tiếp điểm đồng phù hợp với yêu cầu cách điện và chịu nhiệt của cầu chì công suất.

Nguyên lý hoạt động

CT-00C63G sử dụng phần tử nóng chảy mắc nối tiếp với mạch điện cần bảo vệ. Trong điều kiện vận hành bình thường, dòng điện đi qua phần tử này và hai tiếp điểm dạng dao của cầu chì.

Khi xuất hiện quá dòng đủ lớn trong khoảng thời gian tương ứng với đặc tuyến của cầu chì, nhiệt sinh ra làm phần tử nóng chảy đứt. Mạch điện được ngắt để hạn chế dòng sự cố tiếp tục đi tới dây dẫn và thiết bị phía sau. Cầu chì sau khi tác động phải được thay thế bằng fuse link phù hợp; đây không phải thiết bị có thể reset như circuit breaker.

Ứng dụng

CT-00C63G có thể được sử dụng trong các hệ thống điện phù hợp với cầu chì NH00C 63A/500V gG, chẳng hạn:

• Tủ điện phân phối hạ áp.
• Tủ điều khiển máy công nghiệp.
• Bảo vệ đường dây và cáp điện.
• Hệ thống phân phối nguồn trong nhà máy.
• Nhánh cấp nguồn cho máy móc và thiết bị.
• Hệ thống điện công nghiệp sử dụng đế cầu chì NH tương thích.

Khi nào nên lựa chọn CT-00C63G?

CT-00C63G phù hợp khi hệ thống yêu cầu cầu chì NH00C, 63A, 500V, đặc tính gG và khả năng cắt 120kA. Nếu đang thay thế cầu chì cũ, cần kiểm tra đầy đủ các thông số này thay vì chỉ lựa chọn dựa trên dòng điện 63A.

Đặc biệt cần xác nhận kích thước NH00C và khả năng tương thích với đế cầu chì hiện tại. Catalog CTQDQ cũng có nhiều model cùng hình thức nhưng khác dòng định mức hoặc đặc tính, vì vậy mã CT-00C63G cần được đối chiếu chính xác.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đúng model CT-00C63G và dòng định mức 63A.
• Kiểm tra điện áp hệ thống không vượt quá điện áp định mức 500V của cầu chì.
• Xác nhận hệ thống yêu cầu đặc tính gG, không thay tùy ý bằng cầu chì aM hoặc aR chỉ vì cùng kích thước.
• Kiểm tra đế cầu chì tương thích với kích thước NH00C.
• Không tăng dòng định mức của cầu chì để tránh hiện tượng đứt cầu chì mà chưa đánh giá nguyên nhân quá dòng.
• Khi cầu chì đã tác động, cần xác định nguyên nhân quá tải hoặc ngắn mạch trước khi thay fuse link mới.
• Việc lựa chọn cầu chì phải xét đồng thời dòng tải, tiết diện dây dẫn, dòng ngắn mạch dự kiến và yêu cầu phối hợp bảo vệ của hệ thống.

Câu hỏi thường gặp

CT-00C63G là cầu chì loại gì?
Đây là cầu chì dạng dao NH, kích thước NH00C, đặc tính gG dùng cho bảo vệ mạch điện hạ áp.

Dòng điện định mức của CT-00C63G là bao nhiêu?
Model CT-00C63G có dòng điện định mức 63A.

CT-00C63G có điện áp bao nhiêu?
Điện áp định mức được công bố là 500V.

Khả năng cắt của CT-00C63G là bao nhiêu?
Catalog của CTQDQ xác định phiên bản CT-00C63G thuộc nhóm gG 500V 120kA, tức khả năng cắt danh định 120kA trong các điều kiện quy định.

Có thể thay CT-00C63G bằng cầu chì NH 63A khác không?
Chỉ nên thay khi cầu chì mới tương thích về kích thước NH, điện áp, dòng định mức, đặc tính bảo vệ, khả năng cắt và đế cầu chì của hệ thống. Không nên lựa chọn chỉ dựa trên thông số 63A.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cầu chì CTQDQ CT-00C63G 63A 500V 120kA hoặc model thay thế, khách hàng có thể gửi model, ảnh tem cầu chì, ảnh đế cầu chì và thông số hệ thống cho Điện Tử LVT để hỗ trợ đối chiếu.

Với trường hợp thay cầu chì đang sử dụng trong tủ điện, nên cung cấp đầy đủ thông tin về dòng định mức, điện áp, kích thước NH và đặc tính gG/aM/aR để hạn chế lựa chọn sai fuse link.
