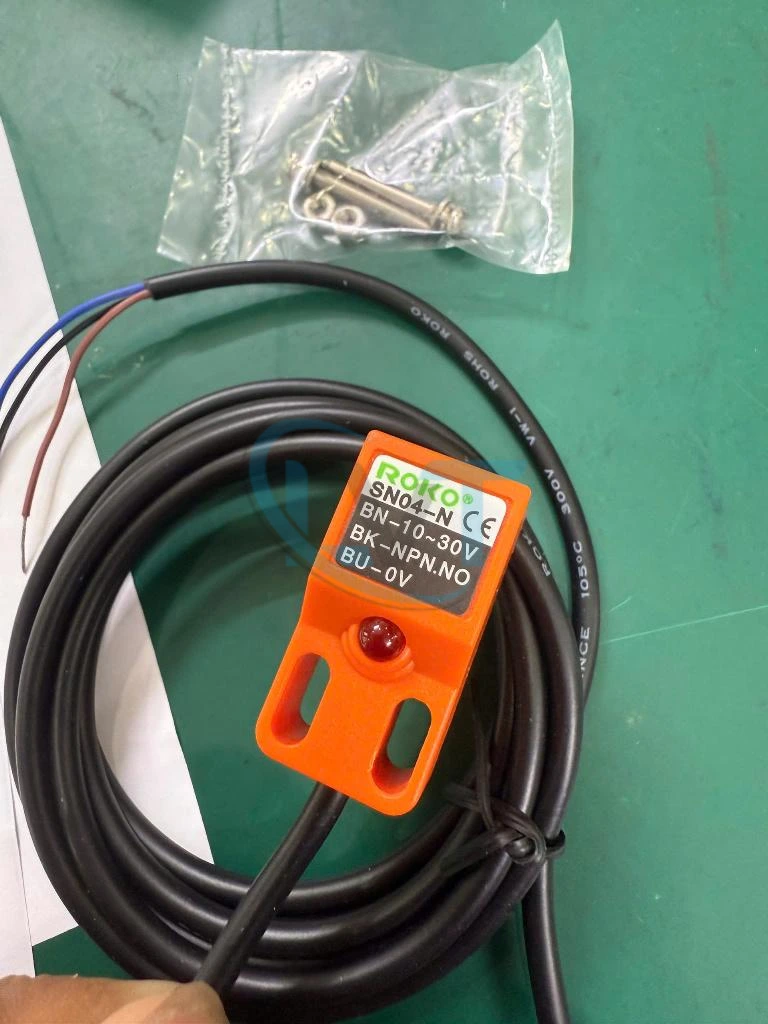

Cảm biến tiệm cận cảm ứng từ SN04-N NPN NO 4mm 10-30VDC

Mô tả

SN04-N là cảm biến tiệm cận cảm ứng từ (Inductive Proximity Sensor) dạng vuông, chuyên phát hiện vật thể kim loại không tiếp xúc. Model sử dụng nguồn 10-30VDC, ngõ ra NPN thường mở (NO), kết nối 3 dây và khoảng cách phát hiện danh định 4mm. Với kích thước nhỏ gọn khoảng 18 × 18 × 35mm, SN04-N thường được tích hợp trong máy CNC, băng tải, máy tự động và hệ thống PLC để phát hiện vị trí, đếm chi tiết hoặc thay thế công tắc hành trình cơ khí.

Tổng quan về sản phẩm

SN04-N hoạt động theo nguyên lý cảm ứng điện từ. Khi vật kim loại tiến vào vùng phát hiện phía trước cảm biến, sự thay đổi của trường điện từ được mạch bên trong nhận biết và làm thay đổi trạng thái ngõ ra.

Do không cần tiếp xúc trực tiếp với vật thể, SN04-N hạn chế hao mòn cơ khí so với công tắc hành trình tiếp xúc. Đây là model NPN NO, trong khi các biến thể như SN04-N2, SN04-P và SN04-P2 có cấu hình output khác nhau nên cần phân biệt khi lựa chọn.

Thông số kỹ thuật

SN04-N được nhiều nhà sản xuất cung cấp với cùng mã model nên một số thông số phụ như chiều dài dây, dòng tải, tần số đáp ứng và dải nguồn có thể khác giữa từng phiên bản. Khi thay thế trên máy, nên ưu tiên thông số ghi trên cảm biến hoặc datasheet của đúng nhà sản xuất.

Đặc điểm nổi bật và lợi ích

• Phát hiện kim loại không tiếp xúc: giảm tác động cơ khí và hao mòn tại vị trí kiểm tra.
• Khoảng cách phát hiện 4mm: phù hợp với các ứng dụng cần nhận biết chi tiết kim loại ở khoảng cách ngắn.
• Ngõ ra NPN NO: dễ tích hợp với PLC hoặc bộ điều khiển có digital input tương thích kiểu NPN.
• Nguồn 10-30VDC: phù hợp với nhiều hệ thống điều khiển công nghiệp sử dụng nguồn DC.
• Tần số đáp ứng khoảng 500-600Hz: hỗ trợ phát hiện các chuyển động lặp lại tương đối nhanh trong phạm vi điều kiện kỹ thuật của cảm biến.
• LED báo trạng thái: hỗ trợ quan sát nhanh trạng thái phát hiện khi lắp đặt, căn chỉnh hoặc kiểm tra lỗi.
• Thiết kế vuông nhỏ gọn: thuận tiện lắp trên khung máy, cơ cấu trượt và các vị trí có không gian hạn chế.

Nguyên lý hoạt động

Bên trong SN04-N có mạch dao động tạo ra trường điện từ tại mặt cảm biến. Khi một vật kim loại tiến vào vùng này, dòng điện xoáy (eddy current) xuất hiện trên vật thể và làm thay đổi trạng thái của mạch dao động.

Mạch xử lý bên trong nhận biết sự thay đổi và điều khiển transistor output. Với SN04-N NPN NO, ngõ ra ở trạng thái thường mở khi chưa phát hiện vật và transistor NPN dẫn khi vật kim loại đi vào vùng phát hiện.

Cấu hình dây phổ biến gồm nâu = nguồn dương, xanh = 0V và đen = tín hiệu output. Khi kết nối với PLC cần kiểm tra kiểu input của PLC để bảo đảm tương thích với output NPN.

Ứng dụng

SN04-N phù hợp với nhiều ứng dụng phát hiện kim loại trong tự động hóa, chẳng hạn:

• Phát hiện chi tiết kim loại trên băng tải.
• Xác định vị trí cơ cấu chuyển động.
• Làm cảm biến hành trình không tiếp xúc cho máy CNC.
• Phát hiện điểm đầu/cuối của cơ cấu trượt.
• Đếm sản phẩm hoặc chi tiết kim loại.
• Phát hiện vị trí trong máy đóng gói và máy lắp ráp.
• Hệ thống robot và máy tự động.
• Kết nối PLC để giám sát trạng thái thiết bị.

Khi nào nên lựa chọn SN04-N?

SN04-N phù hợp khi vật cần phát hiện là kim loại, khoảng cách làm việc nằm trong phạm vi khoảng 4mm và hệ thống điều khiển sử dụng input tương thích với NPN thường mở.

Nếu dùng để thay cảm biến đang có trên máy, cần kiểm tra chính xác ký hiệu cuối model. SN04-N, SN04-N2, SN04-P và SN04-P2 không giống nhau về logic output dù có hình dạng bên ngoài tương tự.

Ngoài ra, khoảng cách 4mm là khoảng cách danh định với vật chuẩn. Khoảng cách thực tế có thể thay đổi theo loại kim loại, kích thước vật thể, vị trí lắp và điều kiện môi trường. Khi cần hoạt động ổn định, tài liệu kỹ thuật của dòng SN04 đưa ra khoảng cách phát hiện khuyến nghị không quá 3.2mm.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đúng model SN04-N = NPN NO trước khi thay thế.
• Không nhầm SN04-N với SN04-N2 (NPN NC) hoặc các phiên bản PNP.
• Cảm biến cảm ứng từ được thiết kế để phát hiện kim loại, không phù hợp để trực tiếp phát hiện nhựa, giấy hoặc gỗ như cảm biến quang/cảm biến điện dung.
• Kiểm tra nguồn cấp thực tế trước khi đấu dây.
• Xác nhận input PLC hỗ trợ cảm biến NPN.
• Bố trí vật thể trong vùng phát hiện ổn định; không nên thiết kế cơ cấu hoạt động liên tục ngay tại giới hạn 4mm.
• Kiểm tra màu dây và sơ đồ của đúng sản phẩm trước khi cấp nguồn, đặc biệt với các phiên bản SN04-N từ nhà sản xuất khác nhau.

Câu hỏi thường gặp

SN04-N phát hiện được vật gì?
SN04-N là cảm biến cảm ứng từ nên được sử dụng để phát hiện vật thể kim loại như sắt và các kim loại phù hợp với nguyên lý inductive sensing.

Khoảng cách phát hiện của SN04-N là bao nhiêu?
Khoảng cách danh định là 4mm. Tài liệu kỹ thuật của dòng SN04 thường đưa ra khoảng cách làm việc khuyến nghị tối đa khoảng 3.2mm để tăng độ ổn định.

SN04-N là NPN hay PNP?
SN04-N sử dụng NPN Normally Open (NO). Phiên bản PNP thường mang mã SN04-P.

SN04-N có kết nối PLC được không?
Có, nếu digital input của PLC tương thích với output NPN và điện áp của hệ thống phù hợp với cảm biến.

SN04-N và SN04-N2 có giống nhau không?
Không. SN04-N là NPN NO, còn SN04-N2 là NPN NC. Cần kiểm tra logic input của hệ thống trước khi thay thế.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cảm biến tiệm cận SN04-N hoặc lựa chọn model thay thế, khách hàng có thể gửi model, ảnh tem, ảnh cảm biến đang sử dụng và thông tin PLC/bộ điều khiển cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với trường hợp thay cảm biến trên máy có sẵn, nên cung cấp thêm điện áp nguồn, kiểu ngõ ra NPN/PNP, NO/NC và khoảng cách phát hiện yêu cầu để hạn chế chọn nhầm model.
