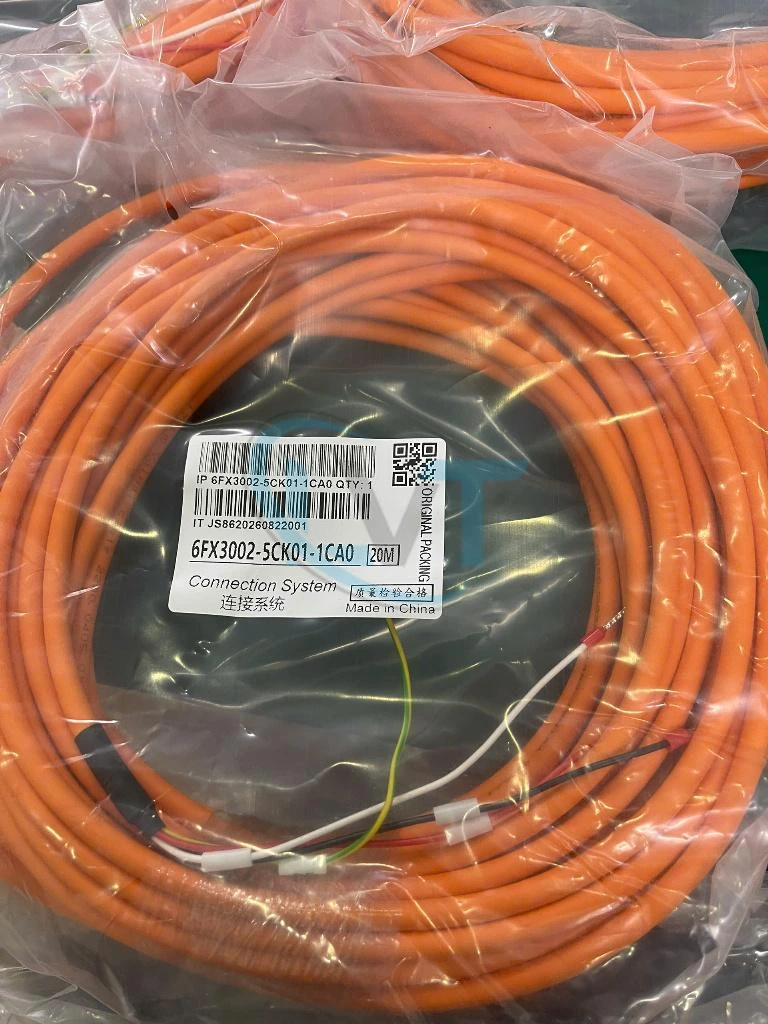

Cáp nguồn Servo Siemens 6FX3002-5CK01-1CA0 20m cho SINAMICS V90

Mô tả

6FX3002-5CK01-1CA0 là cáp nguồn servo lắp sẵn của Siemens, thuộc hệ thống kết nối MOTION-CONNECT 300, dùng kết nối servo drive SINAMICS V90 230V với động cơ SIMOTICS S-1FL6 Low Inertia tương thích. Phiên bản 1CA0 có chiều dài 20m, cấu hình dây 4 × 0.75mm², đường kính ngoài tối đa 7.1mm và đạt chứng nhận UL/CSA. Đây là cáp công suất dành cho motor, phù hợp khi khoảng cách từ tủ điều khiển đến servo motor lớn hơn các phiên bản cáp 3m, 5m hoặc 10m.

Tổng quan về sản phẩm

Siemens 6FX3002-5CK01-1CA0 thuộc nhóm cáp nguồn lắp sẵn dành cho SINAMICS V90. Siemens xác định dòng 6FX3002-5CK01 sử dụng cho SIMOTICS S-1FL6 Low Inertia kết hợp V90 230V, với các frame size A, B, C và D đến 1kW phù hợp.

Điểm khác biệt chính của 6FX3002-5CK01-1CA0 so với 6FX3002-5CK01-1BA0 là chiều dài: 1CA0 dài 20m, trong khi 1BA0 dài 10m. Việc sử dụng cáp lắp sẵn giúp thuận tiện khi lắp đặt, bảo trì và thay thế hệ thống servo Siemens.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Chiều dài 20m: phù hợp khi servo motor được bố trí cách xa tủ điều khiển hoặc servo drive.
• Cấu hình 4 × 0.75mm²: đúng cấu hình Siemens công bố cho model 6FX3002-5CK01-1CA0.
• Dùng cho SIMOTICS S-1FL6 Low Inertia: giúp lựa chọn đúng nhóm cáp nguồn cho hệ servo tương thích.
• Tương thích SINAMICS V90 230V: được Siemens chỉ định trong hệ thống kết nối V90/S-1FL6.
• Cáp được lắp sẵn: giảm công đoạn tự gia công đầu nối và thuận tiện khi thay thế trên máy.
• MOTION-CONNECT 300: thuộc hệ thống cáp kết nối chuyên dụng của Siemens cho servo drive và servo motor.
• UL/CSA: đáp ứng chứng nhận được Siemens công bố cho sản phẩm.

Nguyên lý hoạt động

6FX3002-5CK01-1CA0 đảm nhiệm đường truyền công suất từ servo drive đến servo motor. SINAMICS V90 điều khiển nguồn điện cấp cho motor thông qua cáp này để tạo mô-men và chuyển động theo yêu cầu của hệ thống điều khiển.

Cần phân biệt rõ cáp nguồn với các loại cáp khác trong hệ servo. Tín hiệu phản hồi vị trí của motor được truyền qua encoder cable riêng, còn motor có holding brake sẽ sử dụng brake cable riêng.

Do đó, tùy cấu hình S-1FL6, một hệ servo có thể sử dụng đồng thời cáp nguồn, cáp encoder và cáp phanh với các mã sản phẩm khác nhau.

Ứng dụng

Siemens 6FX3002-5CK01-1CA0 phù hợp cho các hệ thống servo tương thích như:

• Máy đóng gói tự động.
• Máy cắt và máy cấp liệu.
• Máy lắp ráp tự động.
• Hệ thống điều khiển vị trí.
• Máy in và thiết bị xử lý vật liệu.
• Robot và cơ cấu chuyển động servo.
• Máy công nghiệp sử dụng SINAMICS V90.
• Dây chuyền sản xuất tự động sử dụng SIMOTICS S-1FL6.
• Hệ thống có khoảng cách drive-motor cần cáp dài 20m.

Khi nào nên lựa chọn 6FX3002-5CK01-1CA0?

Model này phù hợp khi hệ thống sử dụng SINAMICS V90 230V, motor SIMOTICS S-1FL6 Low Inertia thuộc cấu hình tương thích và cần cáp nguồn dài 20m.

Siemens cung cấp dòng 5CK01 với nhiều chiều dài tiêu chuẩn:

• 6FX3002-5CK01-1AD0: 3m.
• 6FX3002-5CK01-1AF0: 5m.
• 6FX3002-5CK01-1BA0: 10m.
• 6FX3002-5CK01-1CA0: 20m.

Nếu hệ thống hiện tại đang sử dụng 6FX3002-5CK01-1BA0 10m nhưng yêu cầu khoảng cách lớn hơn, phiên bản 1CA0 cung cấp chiều dài 20m trong cùng nhóm 5CK01. Tuy nhiên vẫn cần kiểm tra model drive và motor trước khi thay đổi cấu hình cáp.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đầy đủ mã 6FX3002-5CK01-1CA0 trước khi đặt hàng.
• Hậu tố 1CA0 tương ứng chiều dài 20m; không nhầm với 1BA0 dài 10m.
• Kiểm tra model đầy đủ của SIMOTICS S-1FL6 và SINAMICS V90 trước khi thay thế.
• Không nhầm 6FX3002-5CK01 với 6FX3002-5BK02 là cáp phanh servo.
• Không nhầm với 6FX3002-2DB20 là cáp absolute encoder hoặc 6FX3002-2CT20 là cáp incremental encoder.
• Khi đi cáp dài 20m, cần bố trí đường cáp theo hướng dẫn lắp đặt và EMC của Siemens.
• Tránh tác động kéo, xoắn hoặc bán kính uốn không phù hợp trong quá trình lắp đặt.
• Khi thay thế trên máy đang vận hành, nên đối chiếu trực tiếp mã cáp cũ, model motor và model drive.

Câu hỏi thường gặp

6FX3002-5CK01-1CA0 là cáp gì?
Đây là cáp nguồn servo lắp sẵn thuộc MOTION-CONNECT 300 của Siemens, dùng kết nối SINAMICS V90 230V với SIMOTICS S-1FL6 Low Inertia tương thích.

6FX3002-5CK01-1CA0 dài bao nhiêu?
Phiên bản 1CA0 có chiều dài 20m.

Tiết diện cáp 6FX3002-5CK01-1CA0 là bao nhiêu?
Siemens công bố cấu hình 4 × 0.75mm², với đường kính ngoài tối đa 7.1mm.

6FX3002-5CK01-1CA0 và 6FX3002-5CK01-1BA0 khác nhau thế nào?
Khác biệt chính là chiều dài: 1CA0 dài 20m, còn 1BA0 dài 10m. Cả hai thuộc cùng nhóm power cable 5CK01.

6FX3002-5CK01-1CA0 có phải cáp encoder không?
Không. Đây là power cable truyền công suất từ servo drive tới motor. Encoder sử dụng cáp tín hiệu riêng.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cáp nguồn Siemens 6FX3002-5CK01-1CA0 20m hoặc lựa chọn cáp thay thế cho hệ SINAMICS V90, khách hàng có thể gửi model servo drive, model motor, ảnh tem cáp hiện tại và chiều dài yêu cầu cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với hệ V90/S-1FL6, nên cung cấp đầy đủ mã motor để xác định chính xác power cable, encoder cable và brake cable tương thích, tránh nhầm giữa các dòng cáp có chức năng khác nhau.
