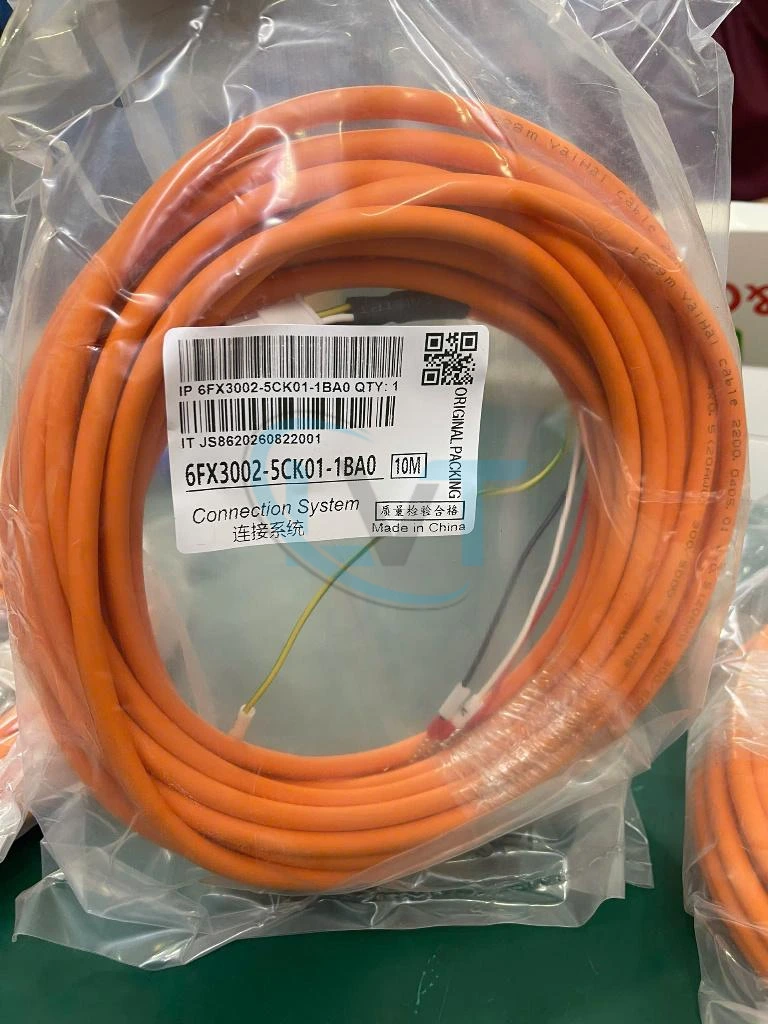

Cáp nguồn Servo Siemens 6FX3002-5CK01-1BA0 10m cho SINAMICS V90

Mô tả

6FX3002-5CK01-1BA0 là cáp nguồn servo lắp sẵn của Siemens, thuộc hệ thống kết nối MOTION-CONNECT 300. Cáp được thiết kế để kết nối servo drive SINAMICS V90 230V với động cơ SIMOTICS S-1FL6 Low Inertia trong dải công suất từ 0.05kW đến 1kW. Phiên bản 1BA0 có chiều dài 10m, cấu hình 4 × 0.75mm², đường kính ngoài tối đa 7.1mm và đạt chứng nhận UL/CSA. Đây là cáp công suất của motor, khác với cáp encoder và cáp phanh trong cùng hệ thống V90/S-1FL6, phù hợp cho lắp mới hoặc thay thế cáp nguồn servo trên máy móc và dây chuyền tự động hóa.

Tổng quan về sản phẩm

Siemens 6FX3002-5CK01-1BA0 thuộc nhóm power cable được lắp sẵn dành cho hệ servo SINAMICS V90. Theo tài liệu Siemens, dòng 6FX3002-5CK01 được sử dụng cho động cơ SIMOTICS S-1FL6 Low Inertia từ 0.05kW đến 1kW, với tiết diện dây 4 × 0.75mm².

Model 6FX3002-5CK01-1BA0 có chiều dài 10m và thuộc hệ thống MOTION-CONNECT 300. Việc sử dụng cáp lắp sẵn giúp đơn giản hóa kết nối giữa drive và motor, đồng thời thuận tiện khi bảo trì hoặc thay thế cáp trên hệ thống servo hiện hữu.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Thiết kế cho SINAMICS V90: cáp 5CK01 được Siemens chỉ định cho hệ V90 kết hợp SIMOTICS S-1FL6 Low Inertia tương thích.
• Chiều dài 10m: đáp ứng các hệ thống cần bố trí servo motor cách tủ điều khiển một khoảng tương đối lớn.
• Cấu hình 4 × 0.75mm²: đúng tiết diện Siemens quy định cho nhóm power cable 5CK01.
• Cáp lắp sẵn: giảm công đoạn tự gia công đầu nối và thuận tiện khi bảo trì hệ servo.
• MOTION-CONNECT 300: thuộc hệ thống cáp kết nối chuyên dụng cho các thành phần truyền động Siemens.
• Vỏ PVC và khả năng chống dầu: phù hợp với môi trường máy móc công nghiệp khi được sử dụng đúng điều kiện kỹ thuật.
• Đường kính ngoài tối đa 7.1mm: thuận tiện tính toán không gian đi dây, máng cáp và bán kính uốn khi thiết kế máy.

Nguyên lý hoạt động

6FX3002-5CK01-1BA0 là cáp công suất, đảm nhiệm kết nối điện giữa servo drive SINAMICS V90 và servo motor SIMOTICS S-1FL6 Low Inertia tương thích.

Drive điều khiển nguồn điện cấp cho các pha của servo motor thông qua cáp này để tạo mô-men và chuyển động theo lệnh điều khiển. Thông tin phản hồi vị trí/tốc độ không truyền qua 6FX3002-5CK01-1BA0 mà sử dụng encoder cable riêng.

Nếu motor có holding brake, hệ thống cũng sử dụng brake cable riêng. Vì vậy một hệ servo V90/S-1FL6 có thể sử dụng đồng thời power cable, encoder cable và brake cable tùy cấu hình motor.

Ứng dụng

Siemens 6FX3002-5CK01-1BA0 phù hợp với các hệ thống sử dụng SINAMICS V90 và SIMOTICS S-1FL6 Low Inertia tương thích như:

• Máy đóng gói tự động.
• Máy cắt và máy cấp liệu.
• Máy lắp ráp tự động.
• Hệ thống điều khiển vị trí.
• Máy CNC và cơ cấu servo phù hợp.
• Robot và cơ cấu chuyển động tự động.
• Máy in và thiết bị xử lý vật liệu.
• Dây chuyền sản xuất sử dụng servo Siemens.

Khi nào nên lựa chọn 6FX3002-5CK01-1BA0?

Model này phù hợp khi hệ thống sử dụng SINAMICS V90 230V, động cơ SIMOTICS S-1FL6 Low Inertia 0.05-1kW thuộc cấu hình tương thích và yêu cầu cáp nguồn dài 10m.

Siemens cung cấp dòng 5CK01 với nhiều chiều dài tiêu chuẩn:

• 6FX3002-5CK01-1AD0: 3m.
• 6FX3002-5CK01-1AF0: 5m.
• 6FX3002-5CK01-1BA0: 10m.
• 6FX3002-5CK01-1CA0: 20m.

Do đó cần kiểm tra đầy đủ phần hậu tố của mã sản phẩm để lựa chọn đúng chiều dài.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận đầy đủ mã 6FX3002-5CK01-1BA0, không chỉ kiểm tra phần 6FX3002-5CK01.
• Kiểm tra servo drive và model đầy đủ của SIMOTICS S-1FL6 trước khi đặt hàng.
• Nhóm 5CK01 được Siemens chỉ định cho Low Inertia 0.05-1kW; các dải công suất và nhóm motor khác có thể sử dụng loại power cable khác.
• Không nhầm 6FX3002-5CK01 với 6FX3002-5BK02 là brake cable.
• Không nhầm với 6FX3002-2CT20 là incremental encoder cable hoặc 6FX3002-2DB20 là absolute encoder cable.
• Phiên bản 1BA0 dài 10m; cần xác định khoảng cách thực tế giữa drive và motor trước khi lựa chọn.
• Khi bố trí cố định, tuân thủ bán kính uốn tối thiểu và yêu cầu lắp đặt của Siemens.
• Khi thay thế trên máy đang vận hành, nên đối chiếu model drive, motor và mã cáp cũ để tránh chọn sai dòng cáp.

Câu hỏi thường gặp

6FX3002-5CK01-1BA0 là cáp gì?
Đây là cáp nguồn servo lắp sẵn MOTION-CONNECT 300 của Siemens, dùng kết nối SINAMICS V90 với SIMOTICS S-1FL6 Low Inertia tương thích.

6FX3002-5CK01-1BA0 dài bao nhiêu?
Phiên bản 1BA0 có chiều dài 10m.

Tiết diện của cáp là bao nhiêu?
Siemens công bố cấu hình 4 × 0.75mm², đường kính ngoài tối đa 7.1mm.

6FX3002-5CK01-1BA0 dùng cho motor công suất nào?
Dòng 5CK01 được Siemens chỉ định cho SIMOTICS S-1FL6 Low Inertia từ 0.05kW đến 1kW trong hệ V90 230V tương thích.

6FX3002-5CK01-1BA0 có phải cáp encoder không?
Không. Đây là power cable. Với nhóm S-1FL6 Low Inertia, Siemens sử dụng các dòng 2CT20 cho incremental encoder và 2DB20 cho absolute encoder.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm mua cáp nguồn Siemens 6FX3002-5CK01-1BA0 10m hoặc lựa chọn cáp thay thế cho SINAMICS V90, khách hàng có thể gửi model servo drive, model motor, ảnh tem cáp hiện tại và chiều dài yêu cầu cho Điện Tử LVT để hỗ trợ đối chiếu.

Đối với hệ V90/S-1FL6, nên cung cấp đầy đủ mã motor để xác định chính xác power cable, brake cable và loại encoder cable tương thích, tránh nhầm giữa các mã có ngoại hình đầu nối gần giống nhau.
