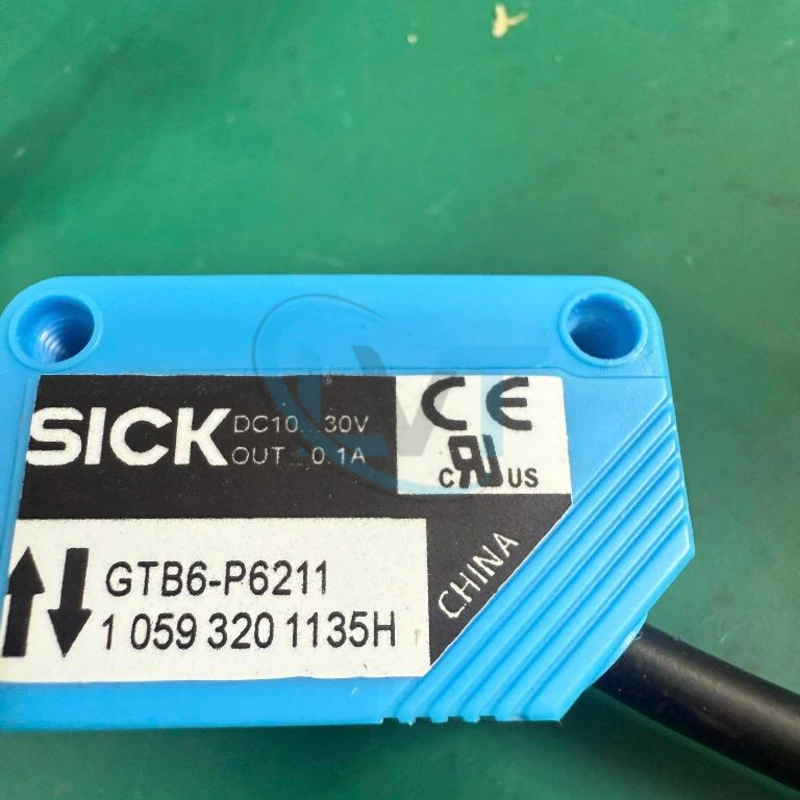

Cảm biến quang SICK GTB6-P6211 PNP 10-30VDC chống nhiễu nền

Mô tả

SICK GTB6-P6211 là cảm biến quang điện thuộc dòng G6, mã đặt hàng 1059320, hoạt động theo nguyên lý photoelectric proximity với chức năng Background Suppression – loại bỏ ảnh hưởng của nền phía sau vật thể. Cảm biến sử dụng PinPoint LED ánh sáng đỏ 650 nm, ngõ ra PNP, nguồn cấp 10–30VDC và khoảng cách phát hiện tối đa 5–250 mm trên vật chuẩn có độ phản xạ 90%. Thiết kế nhỏ gọn, chuẩn bảo vệ IP67 và đầu nối M8 4 chân giúp GTB6-P6211 phù hợp cho phát hiện sản phẩm, kiểm tra vị trí và đếm vật thể trong máy tự động.

Tổng quan về sản phẩm

GTB6-P6211 là cảm biến quang phản xạ khuếch tán có chức năng Background Suppression của SICK. Khác với cảm biến thu phát riêng hoặc cảm biến dùng gương phản xạ, GTB6-P6211 phát ánh sáng về phía vật thể và nhận lại ánh sáng phản xạ từ chính vật thể đó.

Chức năng Background Suppression giúp cảm biến phân biệt vật thể cần phát hiện với bề mặt nằm phía sau. Khoảng cách phát hiện làm việc được SICK công bố là 35–140 mm, trong khi phạm vi phát hiện tối đa đạt 5–250 mm với vật chuẩn có độ phản xạ 90%.

Cảm biến sử dụng PinPoint LED đỏ nhìn thấy được, giúp thuận tiện khi căn chỉnh vị trí phát hiện. Khoảng cách có thể điều chỉnh bằng cơ cấu cơ khí 5 vòng trên cảm biến.

Thông số kỹ thuật

Khoảng cách tối đa 250 mm được xác định với vật thể chuẩn có độ phản xạ 90%. Khoảng cách phát hiện thực tế có thể thay đổi theo màu sắc, bề mặt và khả năng phản xạ của vật cần phát hiện.

Đặc điểm nổi bật và lợi ích

• Background Suppression: giảm ảnh hưởng của nền phía sau, hữu ích khi sản phẩm di chuyển trước băng tải, thành máy hoặc các bề mặt cố định.
• Khoảng cách tối đa 250 mm: đáp ứng nhiều vị trí phát hiện vật thể trong máy tự động có không gian lắp đặt nhỏ.
• Ngõ ra PNP: phù hợp với nhiều PLC và hệ thống điều khiển công nghiệp sử dụng logic PNP.
• Nguồn 10–30VDC: tương thích với nguồn điều khiển 24VDC phổ biến trong tủ điện công nghiệp.
• PinPoint LED 650 nm: tạo ánh sáng đỏ nhìn thấy được, hỗ trợ kỹ thuật viên xác định vị trí điểm phát hiện khi lắp đặt.
• Tần số switching 1,000 Hz: phù hợp với các ứng dụng phát hiện và đếm vật thể chuyển động tương đối nhanh.
• Light/Dark switching: cho phép lựa chọn logic đầu ra phù hợp với yêu cầu của chương trình điều khiển.
• IP67: hỗ trợ vận hành trong môi trường công nghiệp có bụi hoặc khả năng tiếp xúc với nước theo điều kiện của cấp bảo vệ.
• Kích thước chỉ 12 × 31.5 × 21 mm: thuận tiện lắp trong máy có không gian hạn chế.
• Đầu nối M8: giúp tháo lắp và thay cảm biến thuận tiện hơn so với đấu dây cố định trực tiếp vào tủ.

Nguyên lý hoạt động

GTB6-P6211 phát chùm ánh sáng đỏ từ PinPoint LED về phía vùng cần giám sát. Khi vật thể đi vào vùng phát hiện, ánh sáng phản xạ từ bề mặt vật quay trở lại bộ thu quang bên trong cảm biến.

Mạch xử lý đánh giá tín hiệu phản xạ và khoảng cách để xác định vật thể. Nhờ nguyên lý Background Suppression, cảm biến có thể hạn chế việc nhận nhầm bề mặt nền nằm ngoài khoảng cách đã cài đặt thành vật cần phát hiện.

Khi điều kiện phát hiện được đáp ứng, ngõ ra PNP thay đổi trạng thái để truyền tín hiệu về PLC, relay hoặc thiết bị điều khiển tương thích. Người dùng có thể lựa chọn Light/Dark switching theo logic vận hành của máy.

Sơ đồ kết nối

GTB6-P6211 sử dụng đầu nối M8 4 chân với sơ đồ cơ bản:

• Pin 1 – BN (Brown): L+, nguồn dương.
• Pin 2 – WH (White): không kết nối trong cấu hình tiêu chuẩn này.
• Pin 3 – BU (Blue): M, 0VDC.
• Pin 4 – BK (Black): Q, ngõ ra PNP.

Khi kết nối với PLC cần xác nhận kiểu input của PLC tương thích với cảm biến PNP và tuân thủ sơ đồ đấu nối của SICK.

Ứng dụng

SICK GTB6-P6211 có thể được sử dụng trong nhiều hệ thống automation như:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm trong dây chuyền.
• Xác định có hoặc không có vật thể.
• Kiểm tra vị trí chi tiết máy.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Hệ thống cấp phôi.
• Máy sản xuất điện tử.
• Cơ cấu pick-and-place.
• Phát hiện vật thể trước nền cố định.
• Dây chuyền phân loại sản phẩm.

Khi nào nên lựa chọn GTB6-P6211?

GTB6-P6211 phù hợp khi hệ thống cần một cảm biến quang nhỏ gọn có ngõ ra PNP, nguồn 24VDC và khả năng phát hiện vật thể mà không cần gương phản xạ hoặc bộ thu riêng.

Trước khi lựa chọn cần kiểm tra:

• PLC đang sử dụng có hỗ trợ tín hiệu PNP hay không.
• Khoảng cách từ cảm biến đến vật thể.
• Màu sắc và độ phản xạ của sản phẩm.
• Khoảng cách giữa vật cần phát hiện và nền phía sau.
• Tốc độ di chuyển của sản phẩm.
• Yêu cầu Light hoặc Dark switching.
• Vị trí lắp có phù hợp đầu nối M8 và cáp 300 mm hay không.
• Điều kiện môi trường có nằm trong giới hạn IP67 và nhiệt độ hoạt động hay không.

Nếu vật thể có bề mặt rất tối hoặc khả năng phản xạ thấp, khoảng cách phát hiện thực tế có thể thấp hơn giá trị tối đa 250 mm. Vì vậy nên căn chỉnh trực tiếp với sản phẩm thực tế sau khi lắp đặt.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Không nhầm GTB6-P6211 với các model G6 có ngõ ra NPN hoặc phương pháp phát hiện khác.
• Part number chính xác của GTB6-P6211 là 1059320.
• Khi thay cảm biến cũ, cần kiểm tra cả model và part number để tránh nhầm phiên bản.
• Khoảng cách 5–250 mm là phạm vi tối đa trong điều kiện vật chuẩn; không nên coi 250 mm là khoảng cách đảm bảo cho mọi loại vật thể.
• Cần điều chỉnh sensing distance để nền phía sau nằm ngoài vùng phát hiện mong muốn.
• Không vượt quá nguồn cấp 30VDC.
• Dòng tải ngõ ra tối đa là 100 mA; ở điều kiện nguồn trên 24V cần lưu ý giới hạn dòng theo tài liệu kỹ thuật của SICK.
• Nếu điều khiển tải công suất lớn, nên đưa tín hiệu cảm biến về PLC hoặc relay/interface phù hợp thay vì cấp trực tiếp cho tải.
• Giữ bề mặt quang học sạch để hạn chế suy giảm khả năng phát hiện do bụi hoặc chất bẩn.

Câu hỏi thường gặp

GTB6-P6211 là cảm biến gì?

GTB6-P6211 là cảm biến quang phản xạ khuếch tán có Background Suppression thuộc dòng G6 của SICK.

Khoảng cách phát hiện của GTB6-P6211 là bao nhiêu?

SICK công bố khoảng sensing thông thường 35–140 mm và phạm vi tối đa 5–250 mm với vật chuẩn có độ phản xạ 90%.

GTB6-P6211 là PNP hay NPN?

Model GTB6-P6211 sử dụng ngõ ra PNP. Đây là thông số cần kiểm tra kỹ khi thay cảm biến cho PLC hoặc máy hiện hữu.

GTB6-P6211 sử dụng điện áp bao nhiêu?

Cảm biến hoạt động với nguồn 10–30VDC, phù hợp với hệ thống điều khiển 24VDC phổ biến trong công nghiệp.

GTB6-P6211 có chống nước không?

Thiết bị đạt IP67. Tuy nhiên việc sử dụng thực tế vẫn phải tuân thủ điều kiện môi trường, cách lắp đặt và yêu cầu kết nối do SICK quy định.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế SICK GTB6-P6211 – 1059320, khách hàng nên cung cấp ảnh cảm biến cũ, loại PLC, khoảng cách phát hiện, màu sắc vật thể và vị trí lắp đặt. Các thông tin này giúp đối chiếu chính xác kiểu output, nguyên lý phát hiện và khoảng sensing cần thiết.

Điện Tử LVT hỗ trợ đối chiếu model và thông số kỹ thuật để lựa chọn cảm biến quang SICK và thiết bị cảm biến phù hợp với hệ thống đang sử dụng.
