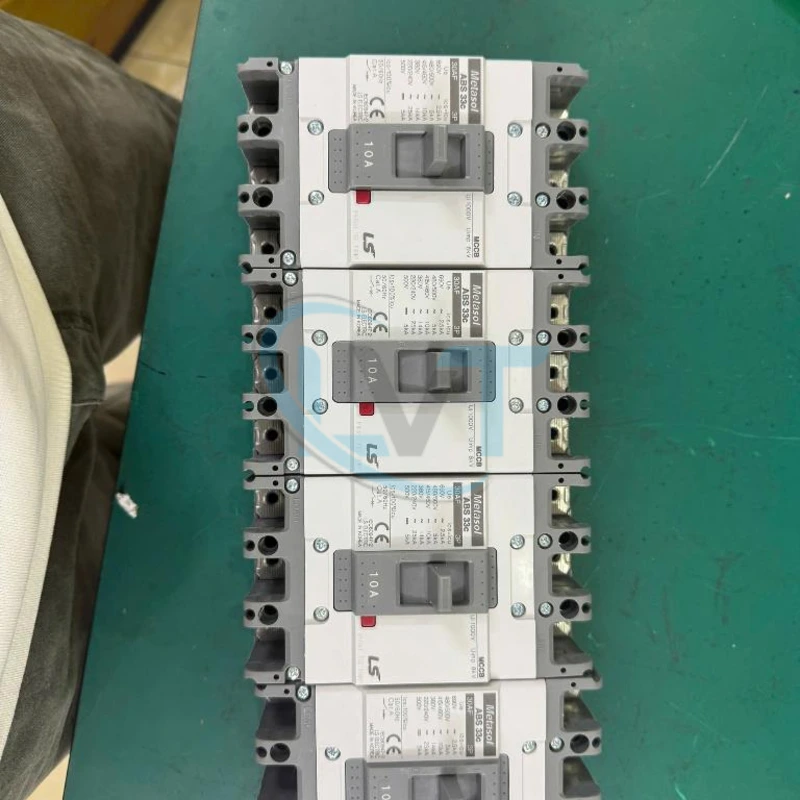

Aptomat MCCB LS ABS33C 3P 10A 14kA – Cầu dao tự động 3 cực

Mô tả

Aptomat LS ABS33C 3P 10A 14kA là cầu dao tự động dạng khối MCCB (Molded Case Circuit Breaker), thuộc dòng ABS của LS Electric. Thiết bị có cấu hình 3 cực, dòng điện định mức 10A và khả năng cắt ngắn mạch 14kA theo điều kiện điện áp thử nghiệm tương ứng. Sản phẩm được sử dụng để bảo vệ mạch điện trước các sự cố quá tải và ngắn mạch trong tủ điện phân phối, tủ điều khiển máy móc và hệ thống điện công nghiệp. Với cơ cấu đóng cắt bằng tay kết hợp bộ bảo vệ tự động, ABS33C giúp ngắt mạch khi dòng điện vượt ngưỡng tác động, hạn chế nguy cơ hư hỏng dây dẫn và thiết bị điện phía sau.

Tổng quan về aptomat LS ABS33C

ABS33C thuộc nhóm MCCB hạ thế của LS Electric, được thiết kế để đóng cắt và bảo vệ các mạch điện sử dụng nguồn xoay chiều trong phạm vi thông số cho phép.

Khác với MCB thường sử dụng trong các mạch điện dân dụng hoặc nhánh tải nhỏ, MCCB có cấu trúc dạng khối với cơ cấu bảo vệ và khả năng cắt ngắn mạch được thiết kế cho các ứng dụng phân phối điện.

Phiên bản ABS33C 3P 10A sử dụng ba cực đóng cắt, phù hợp cho các mạch điện ba pha có yêu cầu bảo vệ bằng MCCB. Khi xuất hiện dòng quá tải hoặc ngắn mạch vượt ngưỡng tác động, cơ cấu bảo vệ sẽ kích hoạt để ngắt mạch điện.

Khả năng cắt ngắn mạch 14kA là thông số quan trọng khi lựa chọn thiết bị. Tuy nhiên, giá trị này phải được đối chiếu với điện áp làm việc và tiêu chuẩn thử nghiệm trong catalogue của nhà sản xuất, không được hiểu là khả năng cắt cố định tại mọi mức điện áp.

Thông số kỹ thuật aptomat ABS33C 3P 10A

Lưu ý kỹ thuật: Giá trị 14kA cần được kiểm tra theo điện áp làm việc và thông số Icu hoặc Ics trong catalogue LS Electric. Các thông tin như điện áp định mức Ue, điện áp cách điện Ui, kích thước lắp đặt và đặc tính trip của đúng phiên bản ABS33C 10A cần được đối chiếu với nhãn hoặc datasheet trước khi thiết kế và thay thế.

Đặc điểm nổi bật và lợi ích

1. Bảo vệ quá tải và ngắn mạch

ABS33C sử dụng cơ cấu bảo vệ quá dòng để tự động ngắt mạch khi xuất hiện điều kiện sự cố phù hợp với đặc tính tác động của thiết bị.

Chức năng này giúp giảm nguy cơ quá nhiệt dây dẫn, hư hỏng thiết bị và các sự cố điện liên quan đến dòng điện vượt giới hạn cho phép.

2. Thiết kế MCCB 3 cực

Cấu hình 3P cho phép đóng cắt đồng thời ba cực của mạch điện. Đặc điểm này phù hợp với những nhánh phân phối hoặc thiết bị ba pha cần bảo vệ bằng cầu dao tự động.

Việc lựa chọn MCCB 3P cần dựa trên sơ đồ điện và yêu cầu bảo vệ của hệ thống, đặc biệt khi mạch có dây trung tính hoặc yêu cầu bảo vệ bổ sung.

3. Dòng định mức 10A

Dòng định mức 10A phù hợp để xem xét sử dụng cho các nhánh tải có dòng làm việc không vượt quá khả năng cho phép của MCCB và dây dẫn.

Khi lựa chọn, cần tính đến dòng tải liên tục, dòng khởi động, nhiệt độ môi trường và đặc tính bảo vệ để tránh hiện tượng ngắt không mong muốn.

4. Khả năng cắt ngắn mạch 14kA

Khả năng cắt ngắn mạch là yếu tố quan trọng để đánh giá mức độ phù hợp của MCCB với dòng sự cố dự kiến tại vị trí lắp đặt.

Nếu dòng ngắn mạch dự kiến vượt khả năng cắt được công bố tại điện áp làm việc, thiết bị không phù hợp để sử dụng độc lập tại vị trí đó.

5. Cơ cấu đóng cắt bằng tay và tự động

Tay gạt cho phép người vận hành thực hiện thao tác đóng hoặc ngắt mạch theo quy trình an toàn. Khi xảy ra quá dòng đủ điều kiện tác động, MCCB có thể tự động chuyển sang trạng thái trip mà không cần thao tác bằng tay.

6. Phù hợp cho tủ điện công nghiệp

Thiết kế dạng khối giúp MCCB có thể được bố trí trong tủ điện phân phối hoặc tủ điều khiển máy. Khi thay thế thiết bị, cần kiểm tra kích thước cơ khí và vị trí đầu nối để bảo đảm khả năng lắp đặt.

Nguyên lý hoạt động của MCCB ABS33C

Aptomat ABS33C hoạt động dựa trên cơ cấu đóng cắt cơ khí kết hợp bộ bảo vệ quá dòng.

Trong điều kiện bình thường, khi tay gạt ở vị trí ON, các tiếp điểm đóng để cho phép dòng điện đi qua mạch.

Khi xuất hiện sự cố:

• Quá tải: Dòng điện vượt ngưỡng trong một khoảng thời gian nhất định có thể khiến cơ cấu bảo vệ tác động theo đặc tính thời gian – dòng điện.
• Ngắn mạch: Dòng sự cố tăng cao làm cơ cấu bảo vệ tác động nhanh để ngắt mạch.
• Sau khi trip: Cần kiểm tra và xử lý nguyên nhân sự cố trước khi thực hiện thao tác đóng điện trở lại.

Khi ngắt dòng điện, hồ quang phát sinh tại tiếp điểm được xử lý bởi cấu trúc dập hồ quang bên trong MCCB.

Đặc tính tác động cụ thể cần được xác nhận bằng đường cong trip và tài liệu kỹ thuật của phiên bản ABS33C đang sử dụng.

Ứng dụng của aptomat LS ABS33C 3P 10A

Tủ điện phân phối hạ thế

Sử dụng bảo vệ các nhánh điện có dòng tải phù hợp trong hệ thống phân phối điện của nhà xưởng, công trình và khu vực sản xuất.

Tủ điều khiển máy móc công nghiệp

Lắp đặt tại đầu vào các nhánh cấp nguồn cho thiết bị điều khiển hoặc máy móc, giúp bảo vệ mạch điện trước sự cố quá tải và ngắn mạch.

Hệ thống điều khiển động cơ

Có thể được sử dụng trong mạch cấp nguồn cho hệ thống động cơ khi đặc tính MCCB phù hợp với dòng khởi động và yêu cầu bảo vệ. Đối với động cơ, cần phối hợp thêm thiết bị bảo vệ chuyên dụng khi thiết kế yêu cầu.

Hệ thống bơm và quạt công nghiệp

Bảo vệ nhánh cấp nguồn cho các thiết bị bơm hoặc quạt có dòng điện phù hợp, sau khi đã kiểm tra đặc tính khởi động và phối hợp bảo vệ.

Hệ thống tự động hóa

Sử dụng trong tủ điều khiển PLC, máy đóng gói, máy gia công và các dây chuyền sản xuất có yêu cầu đóng cắt, bảo vệ nguồn điện ba pha.

Khi nào nên lựa chọn ABS33C 3P 10A 14kA?

Model này phù hợp để xem xét khi hệ thống cần MCCB ba cực, dòng định mức 10A và khả năng cắt ngắn mạch đáp ứng dòng sự cố tại vị trí lắp đặt.

Các yếu tố cần đánh giá gồm:

• Số cực: Xác nhận hệ thống yêu cầu thiết bị 3P.
• Dòng định mức: Dòng tải và khả năng chịu dòng của dây dẫn phải phù hợp với MCCB 10A.
• Điện áp làm việc: Kiểm tra Ue của thiết bị so với điện áp nguồn thực tế.
• Khả năng cắt: Đối chiếu Icu và Ics tại điện áp sử dụng với dòng ngắn mạch dự kiến.
• Đặc tính tải: Xem xét dòng khởi động của động cơ, biến áp hoặc những tải có dòng xung kích.
• Phối hợp bảo vệ: Kiểm tra khả năng phối hợp với MCCB, MCB hoặc thiết bị bảo vệ phía trước và phía sau.
• Kích thước lắp đặt: Đối chiếu mặt bích, vị trí bắt vít, đầu nối và không gian tủ điện.

Lưu ý khi lắp đặt và thay thế

Không lựa chọn chỉ theo dòng 10A: Dòng định mức phải phù hợp với tải, dây dẫn, điều kiện môi trường và yêu cầu bảo vệ của mạch điện.

Kiểm tra khả năng cắt tại đúng điện áp: Giá trị 14kA không được mặc định áp dụng tại mọi điện áp. Cần xác nhận thông số Icu/Ics tương ứng trong catalogue.

Không sử dụng MCCB thay thế chức năng chống rò: Aptomat ABS33C thông thường dùng bảo vệ quá dòng, không được mặc định có chức năng chống dòng rò hoặc chống giật như RCCB và RCBO.

Kiểm tra dòng khởi động: Với động cơ hoặc tải có dòng khởi động lớn, cần đánh giá đặc tính trip để hạn chế ngắt ngoài ý muốn.

Không tự động đóng lại sau khi trip: Phải xác định nguyên nhân ngắt mạch và kiểm tra tình trạng hệ thống trước khi khôi phục nguồn.

Đối chiếu kích thước và đầu nối: Các MCCB có cùng số cực và dòng định mức chưa chắc có cùng kích thước hoặc vị trí terminal.

Tuân thủ an toàn điện: Việc lắp đặt và thay thế cần được thực hiện bởi nhân sự có chuyên môn, sau khi đã cô lập nguồn và xác nhận điều kiện làm việc an toàn.

Câu hỏi thường gặp

1. Aptomat LS ABS33C 3P 10A dùng để làm gì?

Thiết bị dùng để đóng cắt và bảo vệ mạch điện trước sự cố quá tải, ngắn mạch trong hệ thống điện hạ thế.

2. ABS33C 3P 10A có nghĩa là gì?

ABS33C là mã dòng MCCB, 3P thể hiện ba cực và 10A là dòng điện định mức của phiên bản được lựa chọn.

3. Khả năng cắt 14kA có nghĩa là gì?

Đây là giá trị khả năng cắt ngắn mạch được chỉ định cho thiết bị theo điều kiện thử nghiệm tương ứng. Cần xác nhận điện áp và chỉ tiêu Icu/Ics trước khi sử dụng trong thiết kế.

4. ABS33C có chức năng chống giật không?

Không nên mặc định model này có chức năng chống dòng rò. Nếu hệ thống yêu cầu bảo vệ dòng rò, cần sử dụng thiết bị có chức năng tương ứng.

5. Có thể thay ABS33C bằng MCCB 3P 10A khác không?

Có thể xem xét nhưng cần đối chiếu điện áp định mức, khả năng cắt, đặc tính trip, kích thước lắp đặt, đầu nối và yêu cầu phối hợp bảo vệ. Không nên thay thế chỉ dựa trên số cực và dòng điện.

Tư vấn và lựa chọn sản phẩm

Điện Tử LVT hỗ trợ khách hàng tìm hiểu và lựa chọn aptomat MCCB LS ABS33C 3P 10A 14kA phục vụ lắp đặt mới, bảo trì hoặc thay thế trong hệ thống điện công nghiệp.

Khi cần tư vấn hoặc đặt hàng, khách hàng nên cung cấp model, ảnh tem thiết bị, điện áp sử dụng, dòng tải và thông tin tủ điện đang lắp đặt. Những dữ liệu này giúp đối chiếu đúng cấu hình và hạn chế lựa chọn sai thiết bị bảo vệ.
