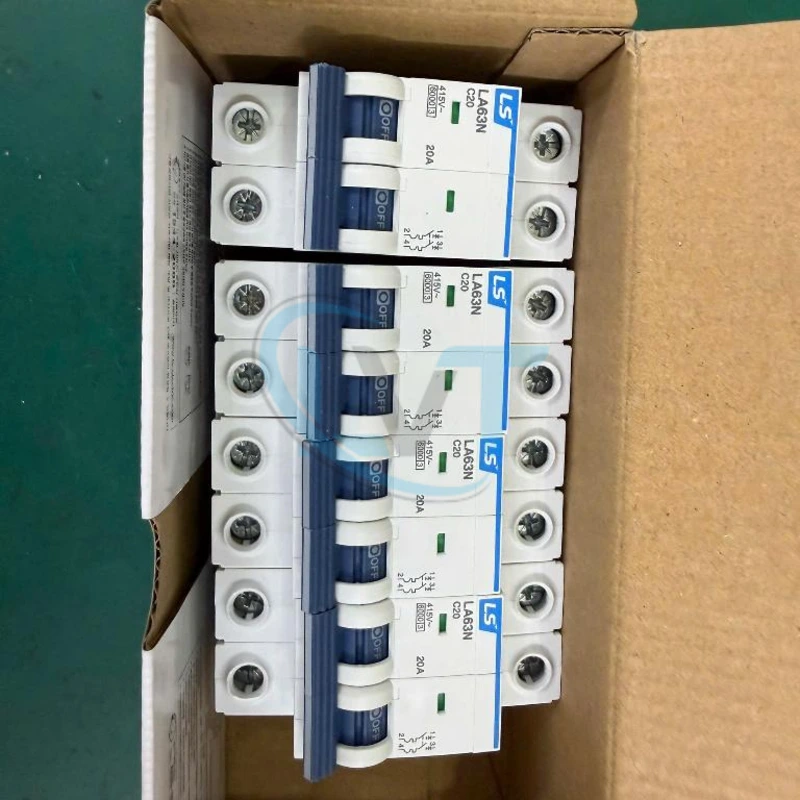

Aptomat LS LA63N 2P 20A 6kA – Cầu dao tự động MCB 2 cực

Mô tả

Aptomat LS LA63N 2P 20A 6kA là cầu dao tự động dạng tép MCB (Miniature Circuit Breaker) thuộc dòng LA63N của LS Electric. Thiết bị có 2 cực đóng cắt, dòng điện định mức 20A, khả năng cắt ngắn mạch 6kA và đặc tuyến tác động loại C. Sản phẩm được sử dụng để bảo vệ mạch điện trước sự cố quá tải và ngắn mạch trong tủ điện phân phối, tủ điều khiển máy móc và hệ thống điện hạ thế. Với thiết kế lắp trên thanh DIN rail, LA63N giúp bố trí thiết bị bảo vệ gọn gàng, thuận tiện cho việc kiểm tra, bảo trì và thay thế trong hệ thống điện.

Tổng quan về aptomat LS LA63N 2P 20A

LA63N là dòng MCB của LS Electric, được thiết kế để đóng cắt và bảo vệ các nhánh mạch điện hạ thế. Phiên bản 2P 20A sử dụng hai cực đóng cắt liên động, cho phép ngắt đồng thời hai dây dẫn được đấu qua thiết bị.

Khác với MCCB dạng khối, MCB LA63N có thiết kế module nhỏ gọn, phù hợp lắp đặt trên thanh DIN rail tiêu chuẩn trong tủ điện. Thiết bị sử dụng cơ cấu bảo vệ quá dòng và tay gạt cơ khí để đóng, ngắt mạch.

Phiên bản LA63N 2P C20 sử dụng đặc tuyến C, thường được lựa chọn cho các nhánh tải có dòng khởi động vừa phải. Tuy nhiên, khả năng phù hợp với từng loại tải phải được đánh giá dựa trên dòng làm việc, dòng khởi động và đặc tính bảo vệ thực tế.

Thông số kỹ thuật aptomat LA63N 2P 20A 6kA

Lưu ý kỹ thuật: Các thông số điện áp, kích thước và đặc tuyến C được đối chiếu theo cấu hình LA63N 2P C20. Khi sử dụng trên mạch DC, cần kiểm tra sơ đồ đấu nối, số cực sử dụng và điều kiện cắt ngắn mạch theo tài liệu kỹ thuật LS Electric. Không mặc định khả năng cắt 6kA áp dụng giống nhau trong mọi điều kiện điện áp.

Đặc điểm nổi bật và lợi ích

1. Bảo vệ quá tải và ngắn mạch

LA63N 2P 20A sử dụng cơ cấu bảo vệ quá dòng để tự động ngắt mạch khi dòng điện vượt giới hạn tác động của thiết bị.

Chức năng này giúp hạn chế nguy cơ quá nhiệt dây dẫn, hư hỏng thiết bị và sự cố điện do dòng tải vượt mức cho phép. Việc bảo vệ hiệu quả phụ thuộc vào lựa chọn đúng dòng định mức, tiết diện dây dẫn và điều kiện lắp đặt.

2. Thiết kế 2 cực đóng cắt liên động

Cấu hình 2P cho phép đóng cắt đồng thời hai cực của mạch điện. Thiết bị có thể được sử dụng trong các nhánh điện một pha cần ngắt đồng thời dây pha và dây trung tính, khi phù hợp với sơ đồ nối đất và yêu cầu thiết kế.

3. Dòng điện định mức 20A

Dòng định mức 20A phù hợp với những nhánh tải có dòng làm việc và điều kiện bảo vệ tương ứng. Khi lựa chọn, cần kiểm tra khả năng chịu dòng của dây dẫn, nhiệt độ môi trường và đặc tính tải.

Dòng định mức không có nghĩa MCB sẽ ngắt ngay lập tức khi dòng điện vừa vượt 20A. Thời gian tác động phụ thuộc vào mức quá dòng và đường đặc tính bảo vệ.

4. Khả năng cắt ngắn mạch 6kA

Khả năng cắt 6kA cho phép thiết bị xử lý dòng sự cố trong giới hạn được công bố tại điều kiện điện áp và tiêu chuẩn tương ứng.

Đây là thông số quan trọng khi thiết kế tủ điện, vì dòng ngắn mạch dự kiến tại vị trí lắp đặt không được vượt quá khả năng cắt cho phép của thiết bị, trừ trường hợp có giải pháp phối hợp bảo vệ đã được xác nhận.

5. Đặc tuyến tác động loại C

Đặc tuyến C có ngưỡng tác động tức thời danh nghĩa khoảng 5–10 lần dòng định mức theo IEC/EN 60898-1. Với phiên bản 20A, khoảng này tương ứng 100–200A.

Đặc tính này phù hợp để xem xét cho các mạch có dòng khởi động vừa phải, nhưng không thay thế việc tính toán dòng khởi động và phối hợp bảo vệ thực tế.

6. Lắp đặt trên thanh DIN rail

Thiết kế dạng module cho phép bố trí LA63N trên thanh DIN rail trong tủ điện. Chiều rộng khoảng 35.2mm giúp người thiết kế xác định không gian lắp đặt và bố trí các thiết bị bảo vệ liền kề.

Nguyên lý hoạt động của MCB LA63N

Aptomat LS LA63N hoạt động dựa trên cơ cấu đóng cắt cơ khí kết hợp bảo vệ nhiệt và điện từ.

Trong điều kiện bình thường, khi tay gạt ở vị trí ON, tiếp điểm đóng và cho phép dòng điện đi qua mạch.

Khi xảy ra sự cố:

• Quá tải: Dòng điện vượt mức cho phép trong một khoảng thời gian làm cơ cấu bảo vệ nhiệt tác động theo đặc tuyến thời gian – dòng điện.
• Ngắn mạch: Dòng điện tăng đột ngột đến ngưỡng tác động khiến cơ cấu điện từ kích hoạt để ngắt mạch nhanh.
• Sau khi trip: Tiếp điểm được mở, ngắt dòng điện qua mạch. Người vận hành cần kiểm tra nguyên nhân trước khi đóng điện trở lại.

Khi tiếp điểm mở dưới tải, hồ quang được xử lý bởi cấu trúc dập hồ quang bên trong MCB.

Thiết bị không tự động đóng lại sau khi ngắt do sự cố và không có chức năng giám sát dòng rò tích hợp như RCBO.

Ứng dụng của aptomat LS LA63N 2P 20A

Tủ điện phân phối dân dụng

Sử dụng bảo vệ các nhánh điện một pha có dòng tải phù hợp, chẳng hạn mạch ổ cắm hoặc các nhánh cấp nguồn riêng trong hệ thống điện công trình.

Tủ điện điều khiển công nghiệp

Lắp đặt để bảo vệ các nhánh cấp nguồn AC cho thiết bị điều khiển, nguồn phụ trợ và những mạch điện có yêu cầu dòng định mức 20A.

Máy móc và dây chuyền sản xuất

Có thể sử dụng tại các nhánh cấp nguồn cho máy đóng gói, máy gia công hoặc thiết bị tự động hóa khi điện áp, dòng tải và dòng khởi động đáp ứng đặc tính của MCB.

Hệ thống chiếu sáng

Bảo vệ nhánh cấp nguồn cho hệ thống chiếu sáng có dòng làm việc phù hợp. Với tải LED có dòng khởi động lớn, cần kiểm tra khả năng phối hợp để tránh ngắt ngoài ý muốn.

Hệ thống điện phụ trợ

Sử dụng cho những nhánh cấp điện đến quạt, thiết bị phụ trợ hoặc tải điện thông dụng sau khi đánh giá dòng làm việc và điều kiện bảo vệ.

Khi nào nên lựa chọn LA63N 2P 20A 6kA?

Model này phù hợp khi hệ thống cần MCB hai cực, dòng định mức 20A, đặc tuyến C và khả năng cắt ngắn mạch 6kA tại điều kiện điện áp tương ứng.

Các yếu tố cần kiểm tra trước khi lựa chọn:

• Số cực: Xác nhận mạch điện yêu cầu đóng cắt hai cực.
• Dòng định mức: Dòng tải và khả năng chịu dòng của dây dẫn phải phù hợp với MCB 20A.
• Điện áp làm việc: Đối chiếu điện áp nguồn với thông số định mức của thiết bị.
• Khả năng cắt: Xác định dòng ngắn mạch dự kiến tại vị trí lắp đặt.
• Đặc tuyến C: Kiểm tra dòng khởi động của tải để hạn chế ngắt ngoài ý muốn.
• Không gian tủ điện: Đối chiếu kích thước module và thanh DIN rail.
• Phối hợp bảo vệ: Đánh giá khả năng phối hợp với các thiết bị đóng cắt và bảo vệ khác trong hệ thống.

Lưu ý khi lắp đặt và thay thế

Không lựa chọn chỉ dựa vào dòng 20A: Dòng định mức phải phù hợp với tiết diện dây dẫn, phương pháp đi dây, nhiệt độ môi trường và đặc tính tải.

Kiểm tra khả năng cắt 6kA: Cần đối chiếu khả năng cắt của thiết bị với dòng ngắn mạch dự kiến tại vị trí lắp đặt và điện áp sử dụng.

Phân biệt MCB với MCCB: LA63N là aptomat tép MCB, không phải MCCB dạng khối. Hai loại thiết bị có cấu trúc, kích thước và đặc tính bảo vệ khác nhau.

Không nhầm với thiết bị chống rò: LA63N thông thường chỉ bảo vệ quá tải và ngắn mạch. Nếu cần bảo vệ dòng rò, phải bổ sung hoặc lựa chọn thiết bị có chức năng RCCB/RCBO phù hợp.

Kiểm tra đặc tuyến khi thay thế: Hai MCB cùng 2P 20A 6kA nhưng khác đặc tuyến B, C hoặc D có thể có khả năng đáp ứng dòng khởi động khác nhau.

Đối chiếu phiên bản LA63N và LA63H: LA63H là dòng có khả năng cắt cao hơn trong các cấu hình tương ứng. Không nên thay thế chỉ dựa trên kích thước và dòng định mức.

Đảm bảo an toàn điện: Việc lắp đặt cần được thực hiện bởi nhân sự có chuyên môn sau khi cô lập nguồn và xác nhận điều kiện làm việc an toàn.

Câu hỏi thường gặp

1. Aptomat LS LA63N 2P 20A dùng để làm gì?

Thiết bị dùng để đóng cắt và bảo vệ các nhánh mạch điện trước sự cố quá tải, ngắn mạch trong hệ thống điện hạ thế.

2. LA63N 2P 20A 6kA có nghĩa là gì?

LA63N là mã dòng MCB, 2P thể hiện hai cực, 20A là dòng định mức và 6kA là khả năng cắt ngắn mạch theo điều kiện thử nghiệm tương ứng.

3. LA63N 2P 20A có đặc tuyến gì?

Phiên bản LA63N 2P C20 sử dụng đặc tuyến C, có ngưỡng tác động tức thời danh nghĩa khoảng 5–10 lần dòng định mức theo IEC/EN 60898-1.

4. Aptomat LA63N có chống giật không?

Không. LA63N là MCB bảo vệ quá tải và ngắn mạch, không tích hợp chức năng phát hiện dòng rò như RCBO.

5. Có thể thay LA63N 2P 20A bằng MCB hãng khác không?

Có thể xem xét nếu thiết bị thay thế đáp ứng số cực, dòng định mức, điện áp, khả năng cắt, đặc tuyến tác động, tiêu chuẩn và kích thước lắp đặt phù hợp.

Tư vấn và lựa chọn sản phẩm

Điện Tử LVT hỗ trợ khách hàng tìm hiểu và lựa chọn aptomat LS LA63N 2P 20A 6kA phục vụ lắp đặt mới, bảo trì hoặc thay thế trong tủ điện dân dụng và công nghiệp.

Khi cần tư vấn hoặc đặt hàng, khách hàng nên cung cấp model, ảnh tem thiết bị, điện áp nguồn, dòng tải và thông tin hệ thống điện đang sử dụng. Những dữ liệu này giúp đối chiếu đúng cấu hình và hạn chế lựa chọn sai thiết bị bảo vệ.
