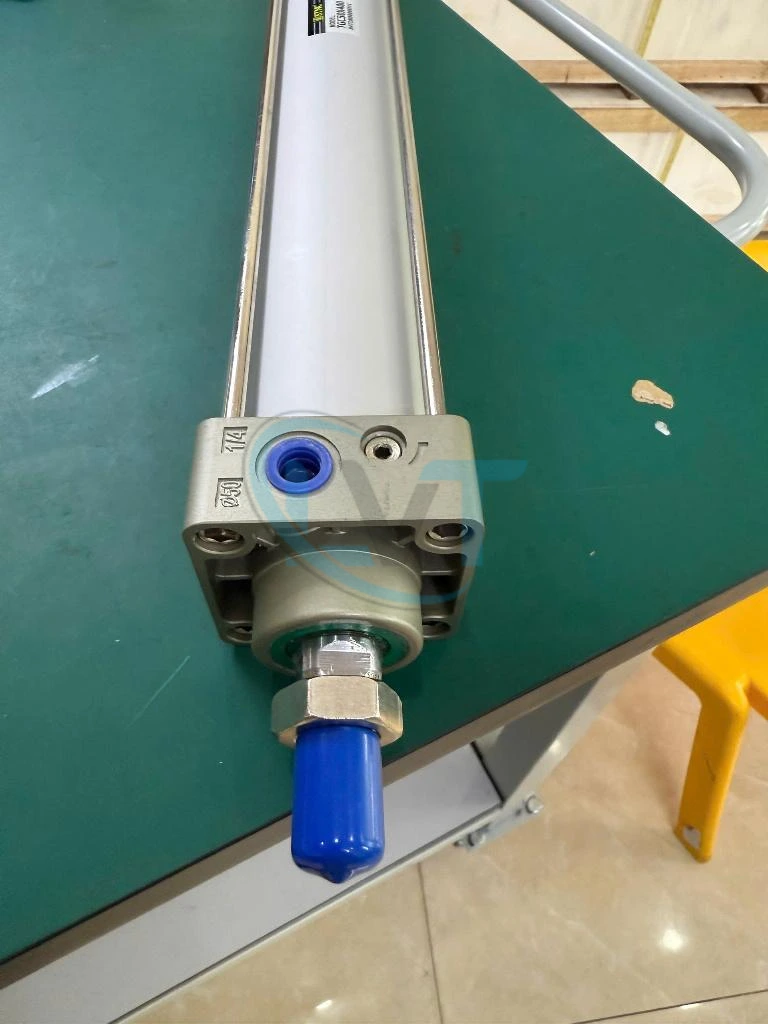

Xy lanh khí nén STNC TGC 50×400 – Phi 50mm hành trình 400mm

Mô tả

STNC TGC 50×400 (TGC50X400) là xy lanh khí nén dạng vuông thuộc dòng TGC của STNC, có đường kính piston 50 mm và hành trình 400 mm. Đây là cấu hình được sử dụng cho các cơ cấu cần chuyển động tuyến tính dài như đẩy, kéo, nâng hạ, đóng mở hoặc dịch chuyển chi tiết trong máy móc công nghiệp. TGC50X400 là model được ghi nhận trong danh mục xy lanh TGC của STNC, bên cạnh các hành trình khác như 25, 50, 100, 150, 200, 250, 300 và 500 mm. Với stroke 400 mm, khi lựa chọn cần đặc biệt kiểm tra không gian lắp đặt, tải tác động lên ty và cách dẫn hướng cơ khí để hạn chế tải ngang trong quá trình vận hành.

Tổng quan về sản phẩm

TGC50X400 thuộc series xy lanh khí nén TGC của STNC. Cách đặt mã thể hiện hai thông số quan trọng: 50 là đường kính piston và 400 là hành trình làm việc của xy lanh.

Dòng TGC sử dụng thân hợp kim nhôm và được ứng dụng trong hệ thống khí nén công nghiệp, máy công cụ, máy tự động và các cơ cấu truyền động tuyến tính. Các nguồn phân phối STNC xác nhận TGC50X400 là một model thực tế thuộc nhóm TGC đường kính 50 mm.

So với TGC50X350, phiên bản TGC50X400 tăng hành trình thêm 50 mm, phù hợp với cơ cấu cần khoảng dịch chuyển lớn hơn nhưng đồng thời cũng yêu cầu kiểm tra kỹ hơn về không gian lắp và khả năng dẫn hướng tải.

Thông số kỹ thuật

Các thông số chi tiết như đường kính ty, ren đầu ty, kích thước cổng khí, tốc độ piston, cushioning và kích thước lắp đặt cần được đối chiếu theo catalog của đúng phiên bản TGC50X400 trước khi thiết kế hoặc thay thế. Không nên suy đoán các thông số này chỉ từ những model cùng series.

Đặc điểm nổi bật và lợi ích

• Piston Ø50 mm: phù hợp với nhiều cơ cấu truyền động khí nén cỡ trung trong máy công nghiệp.
• Hành trình 400 mm: đáp ứng các vị trí cần khoảng dịch chuyển tuyến tính tương đối dài.
• Thân hợp kim nhôm: cấu tạo phổ biến trên dòng TGC, phù hợp môi trường máy móc công nghiệp.
• Nhiều lựa chọn hành trình: series TGC Ø50 có nhiều stroke khác nhau, thuận tiện lựa chọn theo thiết kế cơ khí.
• Ứng dụng linh hoạt: có thể sử dụng cho cơ cấu đẩy, kéo, nâng hạ, đóng mở và dịch chuyển sản phẩm khi thông số tải phù hợp.
• Phù hợp automation: dễ kết hợp với van điện từ, van tiết lưu, fitting và hệ thống điều khiển khí nén.

Nguyên lý hoạt động

Xy lanh khí nén chuyển đổi năng lượng của khí nén thành chuyển động tuyến tính của piston và ty piston. Khí nén từ hệ thống được điều khiển thông qua van khí để tạo chênh lệch áp suất giữa các khoang của xy lanh, từ đó làm piston dịch chuyển.

Với hành trình 400 mm, ty piston có khoảng dịch chuyển lớn. Do đó tải nên được bố trí đồng tâm với hướng chuyển động của ty. Nếu cơ cấu tạo tải ngang đáng kể, nên sử dụng thêm ray dẫn hướng hoặc cơ cấu dẫn hướng riêng thay vì để toàn bộ tải ngang tác động trực tiếp lên ty xy lanh.

Tốc độ chuyển động thực tế có thể được điều chỉnh bằng lưu lượng khí thông qua van tiết lưu phù hợp. Lực sinh ra phụ thuộc vào diện tích piston, áp suất làm việc và tổn thất thực tế của hệ thống.

Ứng dụng

STNC TGC50X400 có thể được sử dụng trong:

• Cơ cấu đẩy và kéo sản phẩm.
• Máy đóng gói tự động.
• Máy lắp ráp công nghiệp.
• Cơ cấu cấp và đẩy phôi.
• Cơ cấu nâng hạ bằng khí nén.
• Cửa và nắp máy điều khiển khí nén.
• Máy phân loại sản phẩm.
• Cơ cấu dịch chuyển trên dây chuyền sản xuất.
• Hệ thống automation cần hành trình 400 mm.
• Thay thế xy lanh STNC TGC50X400 đang sử dụng trên máy.

Khi nào nên lựa chọn TGC50X400?

TGC50X400 phù hợp khi thiết kế yêu cầu đường kính piston 50 mm và hành trình 400 mm, hoặc khi cần thay thế trực tiếp một xy lanh STNC cùng model trên thiết bị hiện hữu.

Nếu đang lựa chọn giữa TGC50X350 và TGC50X400, yếu tố khác biệt trực tiếp là stroke: phiên bản 350 có hành trình 350 mm, trong khi TGC50X400 cung cấp hành trình 400 mm. Cần lựa chọn dựa trên khoảng dịch chuyển thực tế của cơ cấu, không nên sử dụng hành trình dài hơn nếu không gian máy không cho phép.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác mã TGC50X400 trên xy lanh cũ hoặc tài liệu máy.
• 50 mm là đường kính piston, còn 400 mm là hành trình, không phải chiều dài tổng thể của xy lanh.
• Hành trình 400 mm yêu cầu đủ không gian cho cả thân xy lanh và ty khi đi hết stroke.
• Cần tính lực xy lanh dựa trên áp suất khí thực tế và tải của cơ cấu, không chỉ dựa vào đường kính piston.
• Hạn chế tải ngang tác động trực tiếp lên ty, đặc biệt với hành trình dài 400 mm.
• Kiểm tra kiểu gá, ren đầu ty, cổng khí và kích thước lắp đặt trước khi thay thế bằng model khác.
• Nếu cần cảm biến xác định vị trí piston, cần kiểm tra đúng phiên bản xy lanh và loại cảm biến từ tương thích.
• Nên sử dụng nguồn khí được xử lý phù hợp để hạn chế nước, bụi và tạp chất ảnh hưởng đến seal và bề mặt làm việc.

Câu hỏi thường gặp

TGC50X400 có ý nghĩa gì?

TGC là series sản phẩm, 50 thể hiện đường kính piston 50 mm và 400 thể hiện hành trình 400 mm.

TGC50X400 có phải xy lanh STNC không?

Có. TGC50X400 được ghi nhận trong danh mục các model xy lanh khí nén dòng TGC của STNC.

TGC50X400 khác TGC50X350 ở đâu?

Cả hai cùng sử dụng đường kính piston 50 mm, nhưng TGC50X400 có hành trình 400 mm, dài hơn 50 mm so với TGC50X350.

Có thể thay TGC50X400 bằng xy lanh hãng khác không?

Có thể xem xét nếu sản phẩm thay thế tương đương về đường kính piston, hành trình, kích thước lắp, ren ty, cổng khí, áp suất làm việc và kiểu gá. Không nên chỉ dựa vào thông số 50×400.

Hành trình 400 mm có cần dẫn hướng ngoài không?

Điều này phụ thuộc vào tải và kết cấu máy. Nếu tải tạo lực ngang hoặc moment đáng kể lên ty piston, nên thiết kế cơ cấu dẫn hướng riêng để giảm tải ngang và hạn chế mài mòn xy lanh.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế xy lanh khí nén STNC TGC 50×400, khách hàng nên cung cấp model đầy đủ, ảnh tem sản phẩm, kiểu gá, kích thước lắp đặt và thông tin cảm biến nếu có. Điện Tử LVT có thể hỗ trợ đối chiếu đúng piston Ø50 mm, hành trình 400 mm và cấu hình lắp đặt trước khi lựa chọn sản phẩm.
