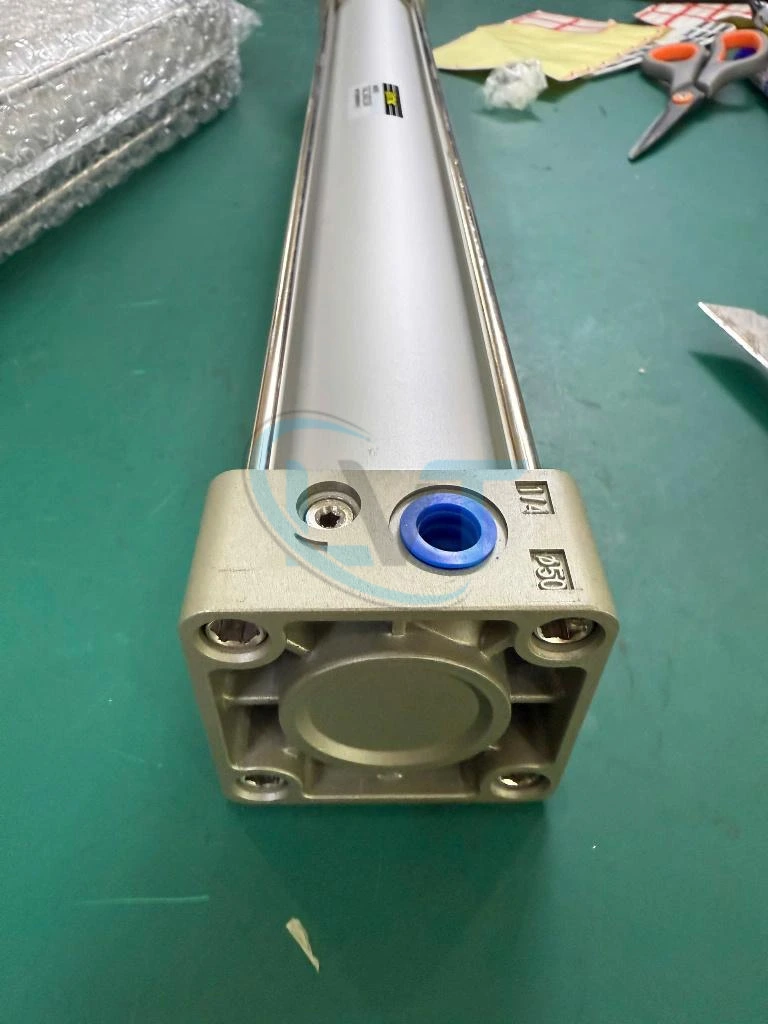

Xy lanh khí nén STNC TGC 50×350 – Phi 50mm hành trình 350mm

Mô tả

STNC TGC 50×350 là xy lanh khí nén dạng vuông thuộc dòng TGC của STNC, có đường kính piston 50 mm và hành trình 350 mm. Xy lanh sử dụng cơ chế tác động kép (Double Acting), khí nén được cấp luân phiên vào hai khoang để điều khiển ty piston đi ra và thu về. Model TGC 50×350 có đường kính ty 20 mm, ren đầu ty M16x1.5, cổng khí 1/4 inch và dải áp suất làm việc được công bố 1–9 bar. Sản phẩm phù hợp cho các cơ cấu đẩy, kéo, nâng hạ, định vị và truyền động tuyến tính trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

Tổng quan về sản phẩm

TGC 50×350 thuộc series xy lanh vuông TGC của STNC. Trong mã sản phẩm, 50 thể hiện đường kính piston 50 mm và 350 thể hiện hành trình làm việc 350 mm.

Đây là xy lanh tác động kép, vì vậy chuyển động tiến và lùi của piston đều được điều khiển bằng khí nén. Cấu hình này phù hợp với các ứng dụng cần chủ động điều khiển chuyển động theo cả hai chiều thay vì sử dụng lò xo hồi.

Với hành trình 350 mm, TGC 50×350 thích hợp cho những cơ cấu cần khoảng dịch chuyển tuyến tính tương đối dài trong máy sản xuất và hệ thống automation.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Piston Ø50 mm: cung cấp diện tích piston phù hợp cho nhiều cơ cấu truyền động khí nén trong máy công nghiệp.
• Hành trình 350 mm: đáp ứng các vị trí cần chuyển động tuyến tính tương đối dài.
• Tác động kép: chủ động điều khiển cả hành trình đi ra và thu về bằng khí nén.
• Ty piston Ø20 mm: phù hợp với kết cấu của dòng TGC Ø50.
• Ren đầu ty M16x1.5: thuận tiện kết nối với khớp nối và cơ cấu chấp hành tương thích.
• Cổng khí 1/4 inch: dễ kết nối với hệ thống van, fitting và đường khí phù hợp.
• Dải áp suất 1–9 bar: phù hợp với nhiều hệ thống khí nén công nghiệp thông dụng.
• Dòng TGC nhiều hành trình: STNC cung cấp nhiều kích thước trong series, thuận tiện lựa chọn theo yêu cầu thiết kế máy.

Nguyên lý hoạt động

TGC 50×350 là xy lanh Double Acting. Hai cổng khí được sử dụng để cấp và xả khí cho hai phía của piston.

Khi khí nén được đưa vào khoang phía sau piston, chênh lệch áp suất tạo lực làm piston và ty chuyển động ra ngoài. Khi đảo trạng thái van điều khiển, khí được cấp vào khoang đối diện và khoang còn lại được xả, khiến ty piston thu về.

Hướng chuyển động và tốc độ thực tế thường được điều khiển thông qua van điện từ khí nén và van tiết lưu. Lực đẩy thực tế phụ thuộc vào áp suất cấp, diện tích piston, tải, ma sát và điều kiện vận hành của hệ thống.

Ứng dụng

STNC TGC 50×350 phù hợp với nhiều cơ cấu khí nén như:

• Cơ cấu đẩy và kéo sản phẩm.
• Máy đóng gói tự động.
• Máy lắp ráp linh kiện.
• Cơ cấu nâng hạ bằng khí nén.
• Cơ cấu cấp và đẩy phôi.
• Máy ép và cơ cấu kẹp phù hợp.
• Hệ thống phân loại sản phẩm.
• Dây chuyền sản xuất tự động.
• Cơ cấu đóng mở cửa hoặc nắp máy.
• Các vị trí cần chuyển động tuyến tính 350 mm.

Khi nào nên lựa chọn TGC 50×350?

TGC 50×350 phù hợp khi hệ thống yêu cầu xy lanh tác động kép, piston Ø50 mm và hành trình 350 mm. Đây cũng là lựa chọn trực tiếp khi máy hiện tại đang sử dụng đúng model STNC TGC50x350 và cần thay thế thiết bị cùng thông số.

Khi thiết kế mới, ngoài đường kính và hành trình cần tính toán lực đẩy theo áp suất khí thực tế, tải cơ khí, hướng lắp, tốc độ chuyển động và hệ số an toàn. Không nên lựa chọn xy lanh chỉ dựa trên hành trình.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• TGC50x350 tương ứng piston Ø50 mm và stroke 350 mm; cần kiểm tra cả hai thông số trước khi đặt hàng.
• Xác nhận phiên bản thực tế có yêu cầu vòng từ/cảm biến hành trình hay không. Một số biến thể TGC có hậu tố cấu hình khác nhau.
• Cổng khí của cấu hình TGC50x350 được công bố là 1/4 inch; cần chọn fitting tương thích.
• Kiểm tra ren đầu ty M16x1.5 khi kết nối với khớp nối hoặc cơ cấu máy.
• Không vận hành vượt áp suất cho phép của xy lanh.
• Nên sử dụng khí nén đã được lọc và xử lý phù hợp để hạn chế bụi, nước và tạp chất ảnh hưởng đến seal và bề mặt bên trong.
• Khi thay xy lanh trên máy cũ, cần kiểm tra thêm khoảng cách lắp, kiểu gá, vị trí cổng khí và phụ kiện đầu ty.
• Nếu xy lanh thường xuyên hỏng seal hoặc ty piston, cần kiểm tra tải ngang và độ đồng tâm của cơ cấu thay vì chỉ thay xy lanh mới.

Câu hỏi thường gặp

TGC 50×350 có ý nghĩa gì?

TGC là series xy lanh của STNC, 50 là đường kính piston 50 mm và 350 là hành trình 350 mm.

STNC TGC50x350 là xy lanh một chiều hay hai chiều?

Đây là xy lanh Double Acting – tác động kép, sử dụng khí nén để điều khiển cả chuyển động đi ra và thu về.

Ty piston của TGC50x350 có kích thước bao nhiêu?

Thông số được công bố cho TGC50x350 là ty piston đường kính 20 mm, ren đầu ty M16x1.5.

TGC50x350 sử dụng cổng khí kích thước nào?

Model này sử dụng cổng kết nối khí 1/4 inch theo thông số sản phẩm được công bố.

Có thể thay TGC50x350 bằng xy lanh hãng khác không?

Có thể xem xét nếu model thay thế tương đương về bore 50 mm, stroke 350 mm, kích thước lắp, ren ty, cổng khí, lực làm việc và kiểu gá. Không nên thay chỉ dựa trên đường kính piston và hành trình.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế xy lanh khí nén STNC TGC 50×350, khách hàng nên cung cấp model đầy đủ, ảnh tem sản phẩm, kiểu gá và thông tin cảm biến đang sử dụng. Điện Tử LVT có thể hỗ trợ đối chiếu piston Ø50 mm, hành trình 350 mm và cấu hình lắp đặt trước khi lựa chọn sản phẩm.
