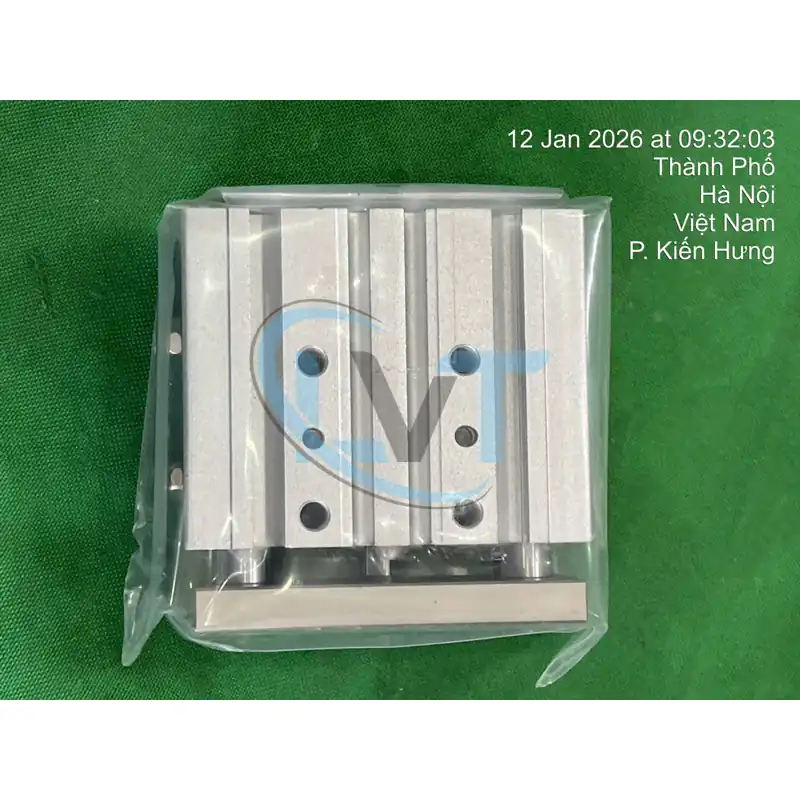

Xi lanh dẫn hướng SMC MGPM16-20Z

Mô tả

Xi lanh dẫn hướng SMC MGPM16-20Z

Mô tả sản phẩm:

MGPM16-20Z là dòng xi lanh khí nén có tích hợp thanh dẫn hướng (Guided Cylinder) thuộc series MGP-Z cải tiến của hãng SMC. Đây là loại xi lanh chuyên dụng cho các ứng dụng gạt, đẩy hoặc nâng hạ yêu cầu độ chính xác cao và khả năng chịu tải trọng bên (side load) cực tốt mà không làm cong cần piston.

Về thông số kỹ thuật, số 16 biểu thị đường kính piston là 16mm. Con số 20 là hành trình hoạt động (stroke) dài 20mm. Ký hiệu M trong mã MGPM xác định loại bạc dẫn hướng là Bạc trượt (Slide bearing) bằng hợp kim đồng, phù hợp cho các tác vụ chịu va đập hoặc có tải trọng tĩnh lớn. Hậu tố Z là phiên bản thiết kế mới giúp giảm trọng lượng và tối ưu hóa việc lắp đặt cảm biến so với dòng cũ.

Về cấu tạo, thiết bị bao gồm một xi lanh trung tâm và hai thanh dẫn hướng song song ở hai bên, tất cả được liên kết với một tấm đế (Plate) phía trước. Thân xi lanh được gia công từ nhôm đúc với độ chính xác cao, tích hợp sẵn các rãnh để lắp cảm biến từ ở nhiều mặt. Ưu điểm nổi bật của dòng này là khả năng chống xoay tuyệt đối và chịu được lực tác động ngang lớn khi hoạt động.

Thiết bị được ứng dụng rộng rãi trong các cơ cấu gạt sản phẩm trên băng tải, máy đóng gói bao bì, hệ thống cấp phôi tự động và các vị trí cần nâng hạ tấm đế trong dây chuyền sản xuất linh kiện điện tử.
