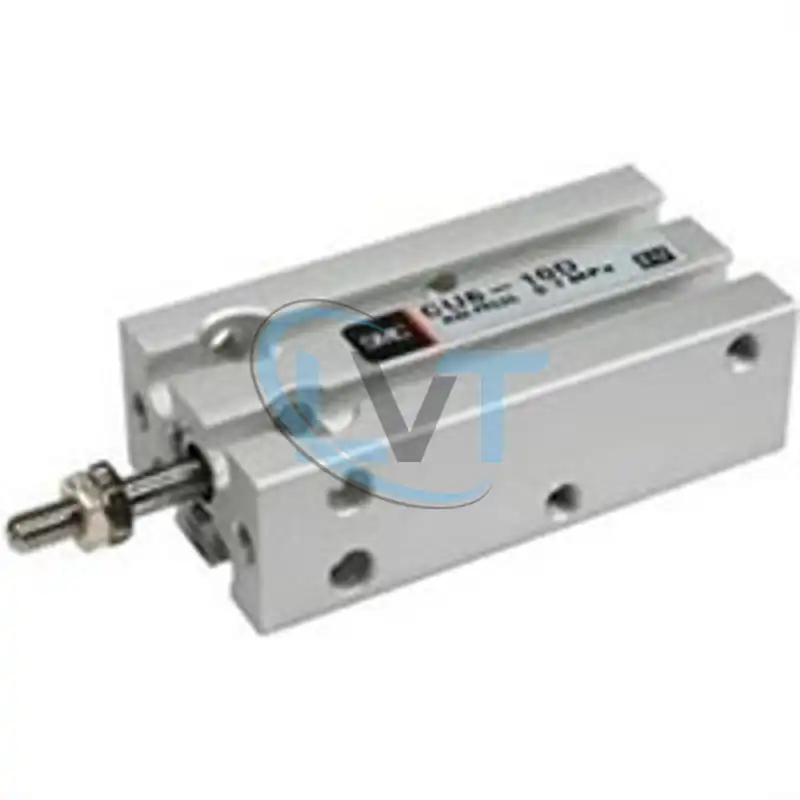

Xi lanh CDU16-10D-M9B
Liên hệ
Mô tả
Xi lanh CDU16-10D-M9B SMC
Giới thiệu ngắn
Xi lanh CDU16-10D-M9B là xi lanh khí nén nhỏ gọn thuộc dòng CU Series của SMC, được thiết kế dạng “Free Mount” cho phép lắp đặt đa hướng, tiết kiệm không gian. Model này có tích hợp cảm biến từ M9B để phát hiện vị trí piston, phù hợp cho các ứng dụng tự động hóa cần điều khiển chính xác.
Thông số kỹ thuật
| Thuộc tính | Giá trị |
|---|---|
| Model | CDU16-10D-M9B |
| Thương hiệu | SMC |
| Dòng sản phẩm | CU Series Free Mount Cylinder |
| Đường kính lòng | 16 mm |
| Hành trình | 10 mm |
| Kiểu tác động | Hai chiều, piston đơn |
| Cổng kết nối | M5 x 0.8 |
| Áp suất làm việc | 0.15 – 1.0 MPa |
| Nhiệt độ hoạt động | -10°C đến +60°C |
| Cảm biến tích hợp | M9B (Solid State, 2 dây) |
| Loại cảm biến | Cảm biến từ ngang |
| Chiều dài dây cảm biến | 0.5m |
Đặc điểm nổi bật
- Thiết kế Free Mount cho phép lắp đặt trực tiếp trên nhiều bề mặt khác nhau, tiết kiệm không gian lắp đặt.[1][2]
- Tích hợp cảm biến từ M9B giúp phát hiện vị trí piston tự động, thuận tiện cho điều khiển.[3][4]
- Kích thước nhỏ gọn với bore size 16mm và stroke 10mm, phù hợp ứng dụng trong không gian hạn chế.[5][6]
- Cấu trúc chắc chắn với vòng từ tích hợp bên trong, hoạt động ổn định và bền bỉ.
- Dễ dàng lắp đặt và bảo trì nhờ thiết kế chuẩn SMC.
Ứng dụng
- Máy lắp ráp điện tử, robot gắp đặt linh kiện nhỏ
- Hệ thống đóng gói tự động, băng tải mini
- Thiết bị y tế, máy móc chính xác
- Dây chuyền sản xuất cần điều khiển chuyển động ngắn và chính xác
- Các ứng dụng tự động hóa yêu cầu phản hồi vị trí piston
Lưu ý sử dụng
- Đảm bảo áp suất khí nén trong phạm vi 0.15-1.0 MPa để hoạt động tối ưu
- Kết nối đúng loại cảm biến và controller phù hợp với tín hiệu 2 dây
- Lắp đặt ở vị trí tránh va đập mạnh để bảo vệ cảm biến tích hợp
- Kiểm tra định kỳ kết nối cảm biến và áp suất khí để đảm bảo hoạt động ổn định
CDU16-10D-M9B là giải pháp lý tưởng cho các hệ thống tự động hóa cần xi lanh nhỏ gọn, có phản hồi vị trí và khả năng lắp đặt linh hoạt trong môi trường sản xuất hiện đại.
