Vòng Bi F-565817.04 HCKL

Mô tả

1. Vòng Bi F-565817.04 HCKL – Giải Pháp Chịu Tải Từ FAG

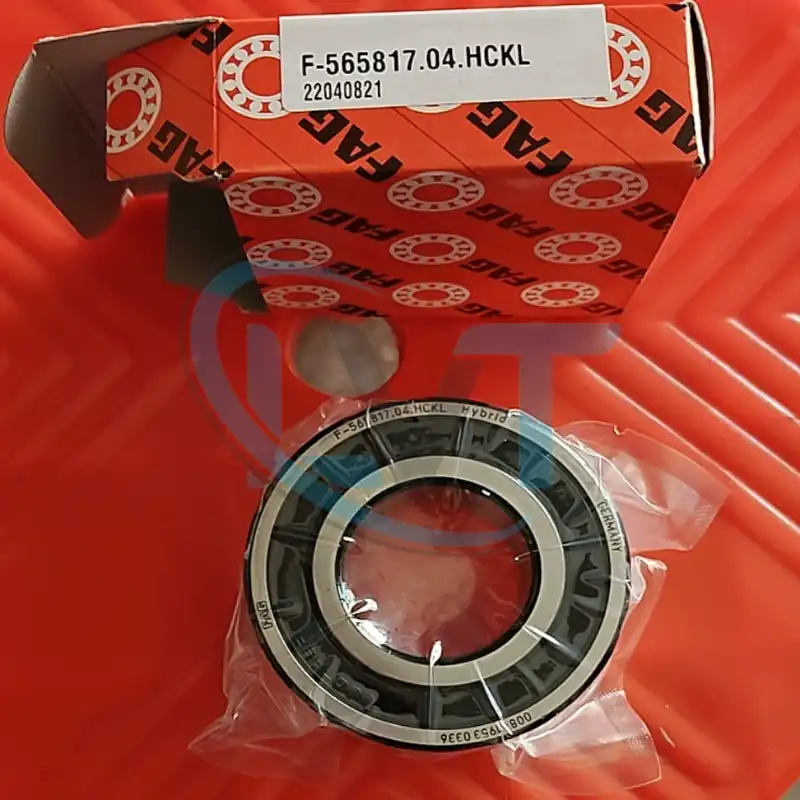

Vòng bi F-565817.04 HCKL là một loại vòng bi cầu rãnh sâu (deep groove ball bearing) thuộc dòng sản phẩm của FAG (thương hiệu thuộc tập đoàn Schaeffler, Đức), được thiết kế để chịu tải hướng tâm và một phần tải hướng trục trong các ứng dụng công nghiệp đòi hỏi độ chính xác và tốc độ cao. Với kích thước 35x72x23mm, đây là vòng bi lai (hybrid bearing) kết hợp giữa thép chịu lực và vòng bi gốm (ceramic balls), thường được sử dụng trong động cơ servo, máy CNC, hoặc các hệ thống yêu cầu độ bền và hiệu suất vượt trội.

Vòng Bi F-565817.04 HCKL Là Gì?

F-565817.04 HCKL là vòng bi cầu rãnh sâu một dãy, mã “F” chỉ sản phẩm đặc biệt của FAG, “565817” là số hiệu cụ thể, “04” có thể ám chỉ phiên bản hoặc cấu hình, và “HCKL” thường biểu thị vòng bi lai với bi gốm (HC = Hybrid Ceramic) và các đặc tính kỹ thuật khác (KL = cấu hình nội bộ).

• Kích thước: Đường kính trong 35mm, đường kính ngoài 72mm, độ dày 23mm.
• Loại: Vòng bi lai (bi gốm + vòng thép).
• Ứng dụng: Động cơ tốc độ cao, máy công cụ chính xác, hoặc thiết bị công nghiệp nhẹ.

Vòng bi này nổi bật nhờ khả năng giảm ma sát, chịu nhiệt, và tăng tuổi thọ so với vòng bi thép thông thường.

Thông Số Kỹ Thuật

• Model: F-565817.04 HCKL.
• Kích thước: 35mm (ID) x 72mm (OD) x 23mm (W).
• Trọng lượng: ~0.42kg.
• Vật liệu:
  • Vòng trong/ngoài: Thép chịu lực (chrome steel).
  • Bi: Gốm (silicon nitride – Si3N4).
• Dạng lỗ: Hình trụ (cylindrical bore).
• Kiểu seal: Không seal (open type).
• Lồng bi: Thép tiêu chuẩn (steel cage).
• Độ chính xác: P5 (cao hơn tiêu chuẩn thông thường).
• Tải trọng:
  • Động (dynamic): ~15,000 N.
  • Tĩnh (static): ~17,000 N.
• Tốc độ tối đa: Cao hơn vòng bi thép thông thường (tùy bôi trơn).
• Nhiệt độ hoạt động: Lên đến 120°C (không ổn định nhiệt đặc biệt).

Lưu ý: Thông số chi tiết cần tham khảo datasheet từ FAG hoặc nhà cung cấp, vì “HCKL” có thể thay đổi tùy cấu hình cụ thể.

Ưu Điểm Nổi Bật

1. Hiệu Suất Tốc Độ Cao

Nhờ bi gốm, F-565817.04 HCKL có ma sát thấp hơn, ít sinh nhiệt, và chịu được tốc độ quay cao, phù hợp với các ứng dụng như động cơ servo hoặc spindle máy CNC.

2. Độ Bền Vượt Trội

Bi gốm cứng hơn và chống mài mòn tốt hơn bi thép, giúp tăng tuổi thọ vòng bi, đặc biệt trong điều kiện tải trọng biến đổi hoặc môi trường khắc nghiệt.

3. Giảm Tiêu Thụ Năng Lượng

Ma sát thấp và trọng lượng nhẹ của bi gốm giúp giảm năng lượng tiêu thụ, tối ưu hóa hiệu suất hệ thống.

Hướng Dẫn Sử Dụng

1. Lắp đặt:
   • Sử dụng dụng cụ chuyên dụng để lắp vòng bi vào trục hoặc vỏ, tránh va đập trực tiếp làm hỏng bi gốm.
   • Đảm bảo trục và lỗ lắp có dung sai phù hợp (thường là H7 cho vỏ, k6 cho trục).
2. Bôi trơn:
   • Dùng mỡ bôi trơn chất lượng cao (như Kluber hoặc Shell) phù hợp với tốc độ cao và nhiệt độ lên đến 120°C.
   • Vì là loại không seal, cần kiểm tra và bổ sung mỡ định kỳ.
3. Kiểm tra:
   • Sau khi lắp, chạy thử ở tốc độ thấp để kiểm tra độ rung và nhiệt độ.
   • Theo dõi tiếng ồn hoặc dao động bất thường để phát hiện lỗi sớm.

Lưu ý:

• Không dùng trong môi trường có hóa chất ăn mòn mạnh (gốm chịu nhiệt tốt nhưng thép vòng ngoài có thể bị ảnh hưởng).
• Tránh vượt quá tải trọng định mức (15kN động, 17kN tĩnh) để đảm bảo tuổi thọ.

Đối Tượng Phù Hợp

• Nhà máy sản xuất cần vòng bi cho máy CNC, động cơ servo, hoặc thiết bị chính xác.
• Kỹ sư hoặc người dùng DIY chế tạo hệ thống tốc độ cao, yêu cầu độ bền lâu dài.

Kết Luận

Vòng bi F-565817.04 HCKL từ FAG là một sản phẩm cao cấp với thiết kế lai gốm-thép, mang lại hiệu suất vượt trội, độ bền cao, và khả năng hoạt động ở tốc độ lớn. Với kích thước 35x72x23mm, đây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ chính xác và hiệu quả năng lượng. Giá tham khảo tại Việt Nam có thể dao động từ ~500.000-800.000 VNĐ tùy nhà cung cấp. Nếu bạn cần vòng bi chất lượng cho hệ thống công nghiệp hiện đại, đây là một sản phẩm đáng đầu tư!
