Rơ le trung gian GR-2C-DC24V – Relay 24VDC, 2 tiếp điểm chuyển đổi

Mô tả

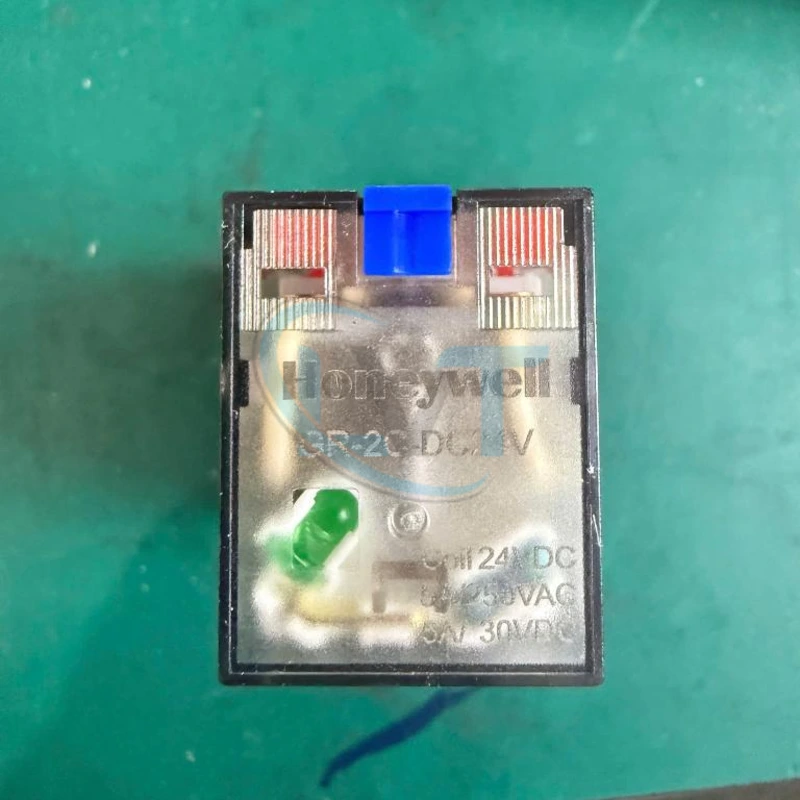

Rơ le GR-2C-DC24V là thiết bị đóng cắt điện từ được sử dụng trong các hệ thống điều khiển điện và tự động hóa công nghiệp. Theo ký hiệu model, sản phẩm sử dụng cuộn hút điện áp một chiều 24VDC và có cấu hình 2 tiếp điểm chuyển đổi (2C). Rơ le có chức năng nhận tín hiệu điều khiển từ mạch điện, sau đó chuyển đổi trạng thái tiếp điểm để đóng, ngắt hoặc chuyển mạch cho thiết bị khác. GR-2C-DC24V có thể được sử dụng trong tủ điện điều khiển, hệ thống PLC, máy móc sản xuất, mạch tín hiệu và các ứng dụng cần cách ly chức năng giữa mạch điều khiển và mạch tải. Khi lựa chọn hoặc thay thế, cần xác nhận chính xác thương hiệu, sơ đồ chân, điện áp cuộn hút, dòng điện định mức tiếp điểm và loại đế rơ le tương thích.

Tổng quan về rơ le GR-2C-DC24V

Rơ le GR-2C-DC24V thuộc nhóm rơ le điện từ, thường được sử dụng làm rơ le trung gian trong các mạch điều khiển.

Thiết bị hoạt động bằng cách sử dụng điện áp cấp cho cuộn hút để tạo từ trường, từ đó điều khiển cơ cấu tiếp điểm bên trong.

Khi cuộn hút được cấp nguồn đúng định mức, cơ cấu điện từ tác động làm thay đổi trạng thái các tiếp điểm. Khi ngừng cấp nguồn, cơ cấu hồi vị đưa tiếp điểm trở về trạng thái ban đầu.

Theo cách ký hiệu thông dụng, model GR-2C-DC24V thể hiện những đặc điểm chính:

• GR: Ký hiệu dòng sản phẩm, cần xác nhận nhà sản xuất.
• 2C: Hai bộ tiếp điểm chuyển đổi, thường tương ứng cấu hình DPDT.
• DC24V: Điện áp cuộn hút danh nghĩa 24VDC.

Với hai bộ tiếp điểm chuyển đổi, rơ le có thể hỗ trợ điều khiển hai nhánh mạch hoặc chuyển đổi trạng thái giữa các tiếp điểm thường mở và thường đóng.

Tuy nhiên, cấu hình chân thực tế cần được xác nhận theo sơ đồ in trên thân rơ le hoặc tài liệu kỹ thuật của nhà sản xuất.

Thông số kỹ thuật

Lưu ý: Điện áp cuộn hút 24VDC và cấu hình 2C được xác định theo ký hiệu model GR-2C-DC24V. Những thông số như thương hiệu, số chân, dòng chịu tải, điện áp tiếp điểm và kích thước chưa được xác minh bằng datasheet chính thức. Cần kiểm tra nhãn sản phẩm và sơ đồ chân trước khi đấu nối hoặc thay thế.

Đặc điểm nổi bật và lợi ích

1. Cuộn hút sử dụng nguồn 24VDC

Rơ le GR-2C-DC24V được nhận diện với điện áp cuộn hút danh nghĩa 24VDC, phù hợp với những mạch điều khiển sử dụng nguồn điện một chiều tương ứng.

Nguồn 24VDC được sử dụng phổ biến trong nhiều hệ thống điều khiển công nghiệp, bao gồm các tủ điện PLC và mạch điều khiển tự động.

Khi sử dụng, cần bảo đảm điện áp nguồn nằm trong giới hạn cho phép của cuộn hút và kiểm tra yêu cầu phân cực nếu rơ le có tích hợp linh kiện bảo vệ.

2. Hai bộ tiếp điểm chuyển đổi

Ký hiệu 2C thường thể hiện hai bộ tiếp điểm chuyển đổi, mỗi bộ gồm chân chung COM, tiếp điểm thường mở NO và tiếp điểm thường đóng NC.

Cấu hình này cho phép rơ le chuyển đổi trạng thái giữa hai đường mạch theo tín hiệu điều khiển.

Hai bộ tiếp điểm có thể được sử dụng cho những chức năng điều khiển riêng biệt khi đáp ứng giới hạn cách điện và định mức của nhà sản xuất.

3. Hỗ trợ cách ly chức năng điều khiển

Rơ le điện từ sử dụng cuộn hút để điều khiển cơ cấu tiếp điểm, giúp mạch phát lệnh và mạch tiếp điểm có thể hoạt động với những điều kiện điện khác nhau trong phạm vi thông số cho phép.

Đặc điểm này hữu ích trong các hệ thống cần điều khiển thiết bị ngoại vi từ tín hiệu PLC hoặc mạch điện tử.

4. Hỗ trợ điều khiển nhiều trạng thái

Với cấu hình tiếp điểm chuyển đổi, rơ le có thể được sử dụng để thực hiện các chức năng như chuyển mạch tín hiệu, tạo điều kiện liên động hoặc lựa chọn trạng thái hoạt động của thiết bị.

Việc sử dụng tiếp điểm NO hoặc NC phụ thuộc vào yêu cầu logic của hệ thống.

5. Ứng dụng trong hệ thống tự động hóa

Rơ le trung gian là linh kiện thường gặp trong tủ điện công nghiệp, được sử dụng để truyền tín hiệu điều khiển đến contactor, van điện từ, đèn báo hoặc các thiết bị khác.

Khả năng điều khiển tải cụ thể phụ thuộc vào dòng điện, điện áp và đặc tính tiếp điểm của đúng phiên bản GR-2C-DC24V.

6. Phù hợp với nhu cầu bảo trì và thay thế

Khi hệ thống đang sử dụng đúng model GR-2C-DC24V, việc lựa chọn sản phẩm cùng mã giúp thuận tiện hơn trong quá trình đối chiếu linh kiện.

Tuy nhiên, cần kiểm tra sơ đồ chân và kích thước trước khi thay thế vì những sản phẩm có ký hiệu tương tự có thể khác nhau về cấu tạo.

Nguyên lý hoạt động của rơ le GR-2C-DC24V

Rơ le GR-2C-DC24V hoạt động dựa trên nguyên lý điện từ, sử dụng dòng điện qua cuộn hút để điều khiển cơ cấu chuyển mạch tiếp điểm.

Bước 1: Trạng thái chưa cấp nguồn

Khi cuộn hút chưa được cấp điện, cơ cấu tiếp điểm duy trì trạng thái nghỉ.

Đối với cấu hình 2C thông dụng, chân chung COM được nối với tiếp điểm thường đóng NC, trong khi tiếp điểm thường mở NO ở trạng thái hở.

Bước 2: Cấp nguồn 24VDC

Khi điện áp 24VDC được cấp vào đúng hai đầu cuộn hút, dòng điện chạy qua cuộn dây và tạo ra từ trường.

Từ trường tác động lên phần ứng cơ khí bên trong rơ le.

Bước 3: Chuyển đổi trạng thái tiếp điểm

Khi lực điện từ đủ lớn, phần ứng chuyển động và làm thay đổi trạng thái tiếp điểm.

Theo cấu hình chuyển đổi thông dụng, COM ngắt kết nối với NC và chuyển sang kết nối với NO.

Bước 4: Điều khiển mạch điện bên ngoài

Sự thay đổi trạng thái tiếp điểm cho phép đóng, ngắt hoặc chuyển mạch cho thiết bị được kết nối.

Ví dụ, tín hiệu từ PLC có thể điều khiển cuộn hút rơ le, sau đó tiếp điểm rơ le điều khiển một mạch tín hiệu hoặc cuộn hút contactor phù hợp.

Bước 5: Ngừng cấp nguồn

Khi nguồn điện cuộn hút bị ngắt, từ trường suy giảm và cơ cấu hồi vị đưa tiếp điểm về trạng thái nghỉ.

Quá trình này cho phép rơ le thực hiện chức năng đóng ngắt theo tín hiệu điều khiển.

Ứng dụng của rơ le GR-2C-DC24V

Tủ điện điều khiển công nghiệp

Rơ le có thể được sử dụng làm phần tử trung gian giữa thiết bị phát tín hiệu và mạch điều khiển tải.

Hệ thống PLC

Thiết bị có thể nhận tín hiệu điều khiển từ ngõ ra PLC tương thích, sau đó sử dụng tiếp điểm để điều khiển mạch điện bên ngoài.

Cần kiểm tra khả năng cấp dòng của ngõ ra PLC và dòng tiêu thụ cuộn hút trước khi kết nối trực tiếp.

Hệ thống máy đóng gói

Rơ le có thể tham gia điều khiển các cơ cấu điện trong máy đóng gói, bao gồm mạch tín hiệu, contactor và các thiết bị phụ trợ phù hợp.

Hệ thống băng tải

GR-2C-DC24V có thể được sử dụng trong mạch điều khiển tuần tự, liên động hoặc chuyển đổi tín hiệu trạng thái của hệ thống băng tải.

Hệ thống điều khiển van điện từ

Rơ le có thể được sử dụng để điều khiển nguồn cấp cho cuộn coil van điện từ khi thông số tiếp điểm đáp ứng đặc tính tải.

Đối với tải cảm, cần xem xét giải pháp dập xung điện áp phù hợp để hạn chế ảnh hưởng đến tiếp điểm và mạch điều khiển.

Mạch đèn báo và cảnh báo

Thiết bị có thể hỗ trợ chuyển đổi trạng thái đèn báo, còi báo hoặc tín hiệu cảnh báo theo logic điều khiển của hệ thống.

Sửa chữa và bảo trì thiết bị

Rơ le GR-2C-DC24V có thể được lựa chọn để thay thế linh kiện cùng model khi rơ le cũ gặp sự cố cuộn hút hoặc tiếp điểm.

Khi nào nên lựa chọn rơ le GR-2C-DC24V?

Nên lựa chọn GR-2C-DC24V khi hệ thống yêu cầu rơ le điện từ có cuộn hút 24VDC và cấu hình hai bộ tiếp điểm chuyển đổi.

Sản phẩm có thể phù hợp với những ứng dụng cần điều khiển trung gian, chuyển đổi tín hiệu hoặc đóng ngắt mạch điện theo trạng thái của PLC và các thiết bị điều khiển khác.

Đối với nhu cầu thay thế, cần xác nhận rơ le cũ có cùng điện áp cuộn hút, sơ đồ chân, cấu hình tiếp điểm và kích thước lắp đặt.

Nếu mạch điều khiển sử dụng nguồn 24VAC thay vì 24VDC, không nên sử dụng phiên bản DC24V khi chưa có xác nhận tương thích từ nhà sản xuất.

Ngoài ra, cần lựa chọn rơ le có định mức tiếp điểm phù hợp với loại tải. Đối với tải cảm hoặc tải có dòng khởi động lớn, dòng điện đóng cắt cho phép có thể thấp hơn so với tải thuần trở.

Lưu ý khi lựa chọn, lắp đặt và thay thế

• Kiểm tra chính xác model GR-2C-DC24V trên thân thiết bị.
• Xác nhận điện áp cuộn hút 24VDC.
• Không cấp trực tiếp nguồn AC220V vào cuộn hút 24VDC.
• Kiểm tra cấu hình hai tiếp điểm chuyển đổi theo sơ đồ thực tế.
• Xác định chính xác chân cuộn hút và các chân COM, NO, NC.
• Không mặc định số chân hoặc vị trí chân chỉ dựa trên ký hiệu 2C.
• Kiểm tra điện áp và dòng điện định mức của tiếp điểm.
• Lựa chọn đế rơ le tương thích với cấu tạo chân cắm.
• Kiểm tra công suất tiêu thụ cuộn hút nếu điều khiển trực tiếp từ PLC.
• Sử dụng mạch bảo vệ xung điện áp phù hợp khi điều khiển cuộn hút bằng transistor.
• Kiểm tra yêu cầu phân cực nếu rơ le hoặc đế có tích hợp diode bảo vệ.
• Không sử dụng tiếp điểm để đóng ngắt tải vượt quá định mức.
• Ngắt nguồn và xác nhận không còn điện trước khi tháo lắp.
• Kiểm tra trạng thái tiếp điểm sau khi hoàn tất đấu nối.
• Thay thế rơ le khi xuất hiện hiện tượng tiếp điểm cháy, kẹt cơ khí hoặc cuộn hút không hoạt động đúng.

Câu hỏi thường gặp

Rơ le GR-2C-DC24V sử dụng điện áp bao nhiêu?

Theo mã sản phẩm, rơ le sử dụng cuộn hút có điện áp danh nghĩa 24VDC.

Ký hiệu 2C trên rơ le có nghĩa là gì?

Trong cách ký hiệu rơ le thông dụng, 2C thể hiện hai bộ tiếp điểm chuyển đổi, tương ứng cấu hình DPDT. Cần kiểm tra sơ đồ trên thân thiết bị để xác nhận chính xác.

Rơ le GR-2C-DC24V có sử dụng được với PLC không?

Có thể sử dụng với PLC khi ngõ ra điều khiển đáp ứng điện áp và dòng điện của cuộn hút. Cần kiểm tra thêm yêu cầu bảo vệ ngõ ra PLC.

Rơ le GR-2C-DC24V có bao nhiêu chân?

Số chân thực tế chưa được xác minh. Cần kiểm tra sơ đồ chân trên thân rơ le hoặc tài liệu kỹ thuật của đúng nhà sản xuất trước khi đấu nối.

Có thể thay GR-2C-DC24V bằng rơ le 24VAC không?

Không nên thay thế vì cuộn hút 24VDC và 24VAC được thiết kế cho hai loại nguồn khác nhau. Cần sử dụng đúng điện áp và loại nguồn theo thông số nhà sản xuất.

Có thể sử dụng rơ le GR-2C-DC24V để điều khiển động cơ không?

Chỉ có thể sử dụng trực tiếp nếu tải đáp ứng đầy đủ định mức tiếp điểm. Với động cơ có dòng khởi động lớn, thông thường nên sử dụng contactor hoặc thiết bị đóng cắt chuyên dụng phù hợp.

Làm thế nào để kiểm tra rơ le GR-2C-DC24V?

Sau khi thực hiện đầy đủ biện pháp an toàn điện, có thể kiểm tra điện trở cuộn hút và trạng thái tiếp điểm bằng đồng hồ đo phù hợp. Việc thử cấp nguồn phải sử dụng đúng điện áp 24VDC và thực hiện theo sơ đồ chân đã xác minh.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế rơ le trung gian GR-2C-DC24V có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu model, điện áp cuộn hút, cấu hình tiếp điểm, sơ đồ chân và loại đế rơ le tương thích.

Vui lòng cung cấp hình ảnh mặt trước, mặt bên, sơ đồ chân và thông tin thiết bị đang sử dụng để hỗ trợ lựa chọn đúng sản phẩm, hạn chế sai khác trong quá trình sửa chữa hoặc thay thế hệ thống điều khiển.
