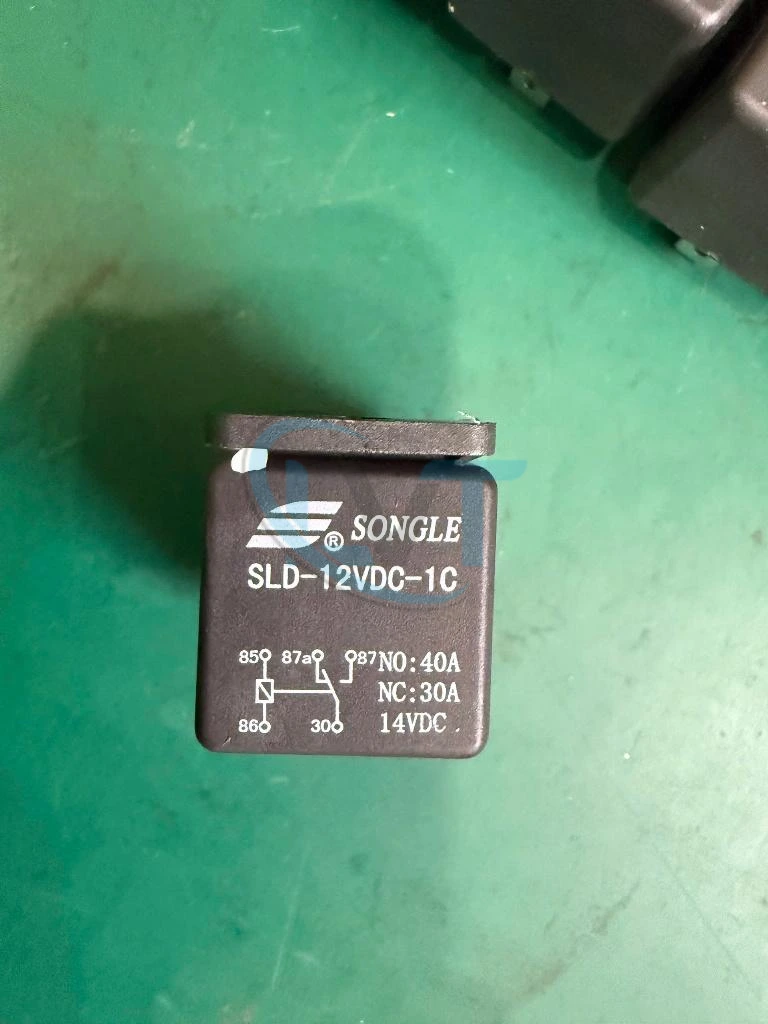

Rơ le SONGLE SLD-12VDC-1C 12VDC 40A SPDT

Mô tả

SONGLE SLD-12VDC-1C là rơ le điện từ sử dụng cuộn hút 12VDC, cấu hình tiếp điểm 1C (SPDT – changeover) và thiết kế Through Hole. Model có khả năng chuyển mạch dòng lớn, với dòng switching tối đa 40A và contact rating được công bố 40A @ 14VDC. Cuộn dây có điện trở khoảng 90Ω, công suất danh định 1.6W. Nhờ khả năng dùng tín hiệu điều khiển công suất thấp để đóng/ngắt mạch tải lớn hơn, SLD-12VDC-1C được sử dụng trong các mạch điều khiển nguồn DC, thiết bị điện, bo mạch điều khiển và một số ứng dụng automotive.

Tổng quan về sản phẩm

SLD-12VDC-1C được sản xuất bởi Ningbo Songle Relay (SONGLE), thuộc nhóm electromagnetic/automotive relay. Rơ le có 5 chân và một bộ tiếp điểm chuyển đổi 1C, tương đương cấu hình SPDT gồm COM, NO và NC.

Khi cấp điện áp 12VDC cho coil, từ trường sinh ra làm cơ cấu bên trong chuyển trạng thái tiếp điểm. Nhờ đó mạch điều khiển và mạch tải có thể được tách biệt về chức năng, cho phép tín hiệu điều khiển đóng/ngắt tải mà không đưa trực tiếp dòng tải lớn qua phần điều khiển.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Coil 12VDC: phù hợp với các hệ thống điều khiển và nguồn DC sử dụng điện áp 12V tương ứng.
• Tiếp điểm 1C SPDT: cung cấp cả tiếp điểm NO và NC thông qua một chân COM, linh hoạt hơn so với relay chỉ có tiếp điểm thường mở.
• Dòng switching tối đa 40A: đáp ứng các ứng dụng cần điều khiển tải DC có dòng tương đối lớn khi điều kiện tải nằm trong giới hạn kỹ thuật của relay.
• Công suất coil 1.6W: cho phép kích relay thông qua mạch driver phù hợp thay vì đưa dòng tải qua trực tiếp mạch logic.
• Contact bằng Silver Alloy: vật liệu tiếp điểm được sử dụng cho khả năng đóng/ngắt điện trong các ứng dụng relay công suất.
• Operate và release time 10ms: đáp ứng các thao tác đóng/ngắt thông thường trong hệ thống điều khiển điện.
• Through Hole: thuận tiện tích hợp trực tiếp trên PCB có footprint tương thích.

Nguyên lý hoạt động

SLD-12VDC-1C hoạt động dựa trên nguyên lý điện từ. Khi điện áp 12VDC được cấp vào coil, dòng điện chạy qua cuộn dây tạo ra từ trường và tác động lên phần ứng cơ khí bên trong relay.

Phần ứng làm tiếp điểm COM chuyển từ một trạng thái sang trạng thái còn lại giữa NC (Normally Closed) và NO (Normally Open). Khi ngắt nguồn coil, cơ cấu cơ khí đưa tiếp điểm trở về trạng thái ban đầu.

Nhờ cơ chế này, tín hiệu điều khiển 12VDC có thể được sử dụng để điều khiển một mạch tải riêng. Khi thiết kế mạch driver bằng transistor, MOSFET hoặc IC driver, cần có biện pháp xử lý điện áp ngược sinh ra từ coil khi relay nhả.

Ứng dụng

SONGLE SLD-12VDC-1C có thể được sử dụng trong:

• Mạch đóng/ngắt tải DC.
• Bo mạch điều khiển công suất.
• Thiết bị điện và điện tử sử dụng nguồn 12VDC.
• Hệ thống điều khiển động cơ và cơ cấu chấp hành phù hợp.
• Mạch automotive sử dụng relay 12V.
• Tủ và panel điều khiển.
• Hệ thống nguồn DC.
• Các thiết bị cần chuyển đổi giữa tiếp điểm NO và NC.
• Mạch điều khiển sử dụng transistor hoặc relay driver.

Khi nào nên lựa chọn SLD-12VDC-1C?

SLD-12VDC-1C phù hợp khi thiết bị đang sử dụng coil 12VDC, yêu cầu 1 bộ tiếp điểm chuyển đổi SPDT (1C) và cần relay có khả năng switching dòng lớn trong phạm vi rating của model.

Khi dùng để thay thế relay cũ, cần đối chiếu ít nhất điện áp coil, contact form, contact rating, số chân, pinout, kích thước và PCB footprint. Hai relay cùng ghi 12VDC và 40A chưa chắc có thể thay thế trực tiếp nếu cách bố trí chân hoặc thông số tiếp điểm khác nhau.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• 12VDC trên model là điện áp danh định của coil; không nên nhầm với điện áp của tải được đóng/ngắt.
• Xác nhận đúng cấu hình 1C / SPDT nếu mạch cần cả NO và NC.
• Contact rating cần được đối chiếu với điện áp, dòng và loại tải thực tế; tải motor, solenoid hoặc tải có dòng khởi động cao có đặc tính khác tải thuần trở.
• Không lựa chọn relay chỉ dựa trên thông số 40A; cần kiểm tra điều kiện rating tương ứng. Dữ liệu được xác minh cho model này ghi 40A @ 14VDC.
• Khi thay relay trực tiếp trên PCB, phải kiểm tra pinout và footprint trước khi hàn.
• Nếu điều khiển coil bằng transistor, MCU hoặc mạch logic, cần thiết kế relay driver và bảo vệ flyback phù hợp.

Câu hỏi thường gặp

SLD-12VDC-1C sử dụng điện áp coil bao nhiêu?

Coil của SLD-12VDC-1C có điện áp danh định 12VDC.

SLD-12VDC-1C có bao nhiêu chân?

Model được xác minh có 5 chân, sử dụng cấu hình tiếp điểm 1C/SPDT.

Dòng switching tối đa của SLD-12VDC-1C là bao nhiêu?

Thông số được công bố là 40A, với contact rating 40A @ 14VDC. Khi sử dụng cần xét thêm loại tải và điều kiện đóng/ngắt thực tế.

1C trên SLD-12VDC-1C có nghĩa là gì?

1C chỉ một bộ tiếp điểm changeover, tương đương SPDT, gồm COM cùng hai trạng thái NO và NC.

Có thể thay SLD-12VDC-1C bằng relay 12V 40A khác không?

Không nên thay chỉ dựa trên 12V và 40A. Cần đối chiếu contact form, pinout, footprint, contact rating, kích thước và đặc tính tải trước khi lựa chọn model thay thế.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc tìm model thay thế cho rơ le SONGLE SLD-12VDC-1C, khách hàng nên cung cấp ảnh tem relay, ảnh mặt chân/PCB, thông số tải và thiết bị đang sử dụng. Điện Tử LVT có thể hỗ trợ đối chiếu điện áp coil, cấu hình tiếp điểm và chân kết nối trước khi lựa chọn.
