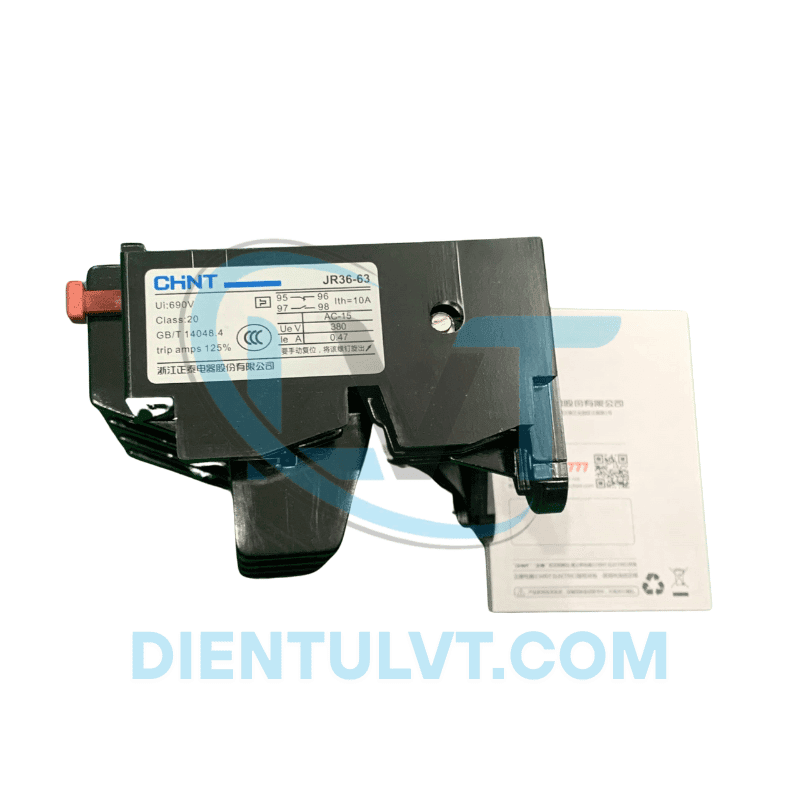

Rơ le nhiệt JR36-63

Mô tả

1. Rơ Le Nhiệt JR36-63 – Giải Pháp Bảo Vệ Động Cơ Từ Chint

Rơ le nhiệt JR36-63 là một rơ le bảo vệ quá tải (thermal overload relay) thuộc dòng JR36 của Chint, được thiết kế để bảo vệ động cơ điện 3 pha khỏi quá tải và mất pha trong các hệ thống công nghiệp. Với dải dòng điều chỉnh từ 48 đến 63A, rơ le này phù hợp cho các động cơ xoay chiều (AC) có điện áp đến 690V và tần số 50/60Hz. Sản phẩm nổi bật với cơ chế vi sai, bù nhiệt độ, và khả năng tích hợp trực tiếp với contactor Chint CJX2, đảm bảo độ bền cao và an toàn theo tiêu chuẩn IEC 60947-4-1.

Rơ Le Nhiệt JR36-63 Là Gì?

JR36-63 là rơ le nhiệt dòng JR36 của Chint:

• JR36: Dòng rơ le nhiệt bảo vệ quá tải và mất pha, sử dụng 3 cực nhiệt lưỡng kim.
• 63: Dải dòng bảo vệ tối đa 63A (điều chỉnh từ 48-63A).

Rơ le này sử dụng nguyên lý giãn nở nhiệt của các thanh lưỡng kim để tự động ngắt mạch khi phát hiện dòng điện quá tải hoặc mất pha, bảo vệ động cơ khỏi hư hỏng. Nó thường được lắp kèm contactor CJX2 để đóng cắt mạch, phù hợp cho các ứng dụng như bơm công nghiệp, máy nén khí, hoặc dây chuyền sản xuất.

Thông Số Kỹ Thuật

• Model: JR36-63.
• Thương hiệu: Chint (Trung Quốc).
• Loại: Rơ le nhiệt bảo vệ quá tải, 3 pha, 3 cực.
• Dải dòng bảo vệ: 48-63A (điều chỉnh bằng núm xoay).
• Điện áp định mức: Lên đến 690VAC, 50/60Hz.
• Tiếp điểm phụ: 1NO + 1NC (thường mở + thường đóng).
• Tương thích contactor: Chint CJX2-50, CJX2-65.
• Bảo vệ:
  • Quá tải nhiệt (thermal overload).
  • Mất pha, lệch pha (cơ chế vi sai).
• Bù nhiệt độ: Có, hoạt động ổn định từ -5°C đến +40°C.
• Kiểu kết nối: Kẹp vít (terminal block).
• Phương pháp lắp đặt: Lắp trực tiếp trên contactor hoặc riêng lẻ (với đế phụ).
• Cấp bảo vệ: IP20 (không chống nước, dùng trong tủ điện).
• Nhiệt độ hoạt động: -5°C đến +40°C.
• Kích thước: ~100 x 70 x 80mm (D x R x C, ước lượng).
• Trọng lượng: ~0.4kg.
• Bảo hành: 12 tháng (theo nhà phân phối).
• Tiêu chuẩn: IEC 60947-4-1, CE, RoHS.
• Ứng dụng: Bảo vệ động cơ trong nhà máy, dây chuyền sản xuất, hệ thống bơm, HVAC.

Ưu Điểm Nổi Bật

1. Bảo Vệ Động Cơ Hiệu Quả:

   • Dải dòng 48-63A, phù hợp cho động cơ công suất trung bình, với cơ chế vi sai phát hiện mất pha nhanh chóng.
   • Bù nhiệt độ đảm bảo hoạt động ổn định trong môi trường biến đổi nhiệt độ.
   • Tự động ngắt mạch khi quá tải, bảo vệ động cơ khỏi hư hỏng do nhiệt.

2. Độ Bền và An Toàn:

   • Thanh lưỡng kim chất lượng cao, bền bỉ, chịu được hàng nghìn lần tác động.
   • Tiếp điểm phụ 1NO + 1NC linh hoạt cho mạch báo hiệu hoặc điều khiển.
   • Tuân thủ IEC 60947-4-1, đảm bảo an toàn điện và độ tin cậy lâu dài.

3. Dễ Tích Hợp và Lắp Đặt:

   • Tương thích trực tiếp với contactor Chint CJX2-50/65, giảm thời gian lắp đặt.
   • Kết nối kẹp vít chắc chắn, hỗ trợ dây tiết diện lớn, dễ đấu nối.
   • Có thể lắp riêng với đế phụ, linh hoạt cho các hệ thống tủ điện.

Hướng Dẫn Sử Dụng

1. Chuẩn bị:

   • Xác nhận động cơ sử dụng có dòng định mức trong khoảng 48-63A và điện áp ≤690VAC.
   • Chuẩn bị contactor Chint CJX2-50/65, dây cáp (tiết diện ≥4mm²), và dụng cụ lắp đặt (tua vít).

2. Lắp đặt:

   • Gắn rơ le: Cố định JR36-63 vào contactor CJX2-50/65 qua chân cắm hoặc lắp riêng với đế phụ trên thanh ray DIN.
   • Đấu nối:
     • Mạch lực: Nối 3 dây pha (L1, L2, L3) từ động cơ qua chân lực (1-3-5) của rơ le, kết nối chân ra (2-4-6) với contactor.
     • Mạch điều khiển: Nối chân NO (97-98) hoặc NC (95-96) vào PLC hoặc mạch báo lỗi.
   • Siết chặt kẹp vít, kiểm tra không chập mạch.

3. Cài đặt:

   • Điều chỉnh núm xoay để chọn dòng bảo vệ (48-63A) theo dòng định mức động cơ (Iₙ).
   • Kiểm tra nút reset (thủ công/tự động) để đảm bảo sẵn sàng hoạt động.
   • Chạy thử động cơ, xác nhận rơ le ngắt khi quá tải hoặc mất pha (đèn báo hoặc tiếp điểm NC kích hoạt).

4. Vận hành:

   • Theo dõi trạng thái rơ le, đảm bảo không có quá tải hoặc mất pha trong quá trình vận hành.
   • Kiểm tra định kỳ để phát hiện oxi hóa tiếp điểm hoặc sai lệch dòng cài đặt.

5. Bảo trì:

   • Vệ sinh rơ le định kỳ (3-6 tháng) để loại bỏ bụi bẩn bám vào kẹp vít hoặc vỏ.
   • Kiểm tra lưỡng kim và tiếp điểm, thay thế nếu mòn hoặc không ngắt đúng.
   • Hiệu chỉnh lại dòng bảo vệ nếu động cơ thay đổi hoặc sau thời gian dài sử dụng.

Lưu ý khi sử dụng:

• Không vượt quá dòng bảo vệ 63A hoặc áp suất 690VAC để tránh hỏng rơ le.
• Đảm bảo đấu nối đúng pha và chân NO/NC để tín hiệu chính xác.
• Tránh môi trường ẩm ướt hoặc ngập nước (IP20 không chống nước).
• Kiểm tra contactor và động cơ trước khi lắp rơ le để đảm bảo tương thích.

Đối Tượng Phù Hợp

• Nhà máy công nghiệp: Bảo vệ động cơ trong dây chuyền sản xuất ô tô, thép, thực phẩm, hoặc hóa chất.
• Hệ thống HVAC: Quản lý bơm, quạt công nghiệp trong tòa nhà hoặc nhà máy.
• Tủ điện: Tích hợp với contactor để bảo vệ động cơ trong hệ thống phân phối điện.
• Ứng dụng công suất trung: Hỗ trợ máy nén khí, máy bơm nước, hoặc thiết bị công nghiệp nặng.
