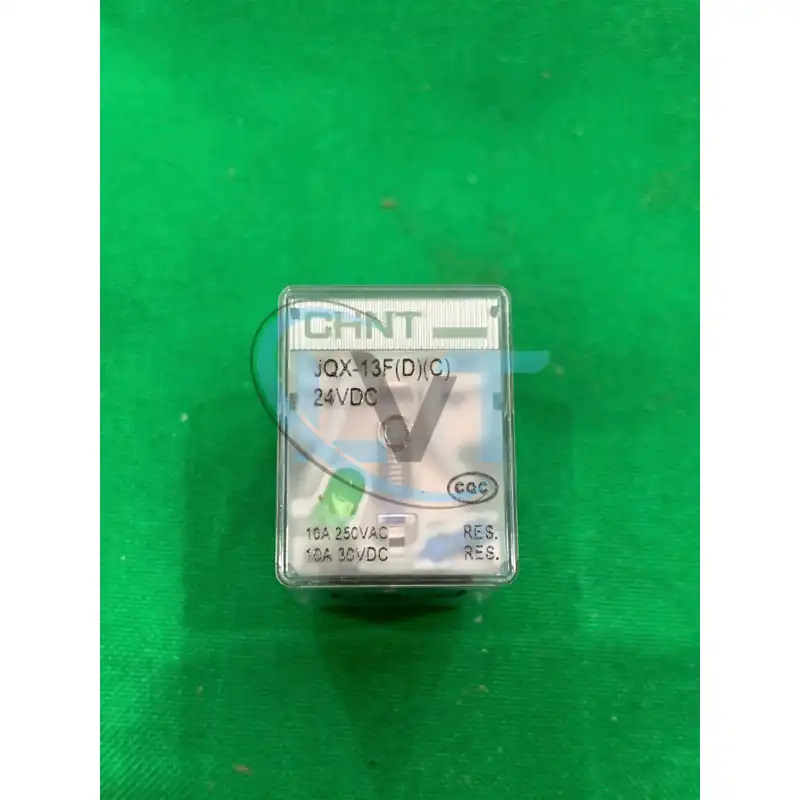

Rơ le JQX-13F(D) 24VDC 8 chân
Mô tả sản phẩm:
Rơ le JQX-13F(D) 24VDC 8 chân là rơ le trung gian công suất nhỏ của hãng Chint, thuộc dòng JQX-13F, dùng để chuyển tiếp tín hiệu điện giữa các mạch điều khiển và thiết bị công suất. Sản phẩm có cấu hình tiếp điểm 2 form C (DPDT), chân dẹt 8 chân dễ cắm vào đế rơ le, cuộn dây DC 24V với cơ cấu không khóa, phù hợp cho hệ thống tự động hóa công nghiệp nhờ khả năng chịu tải cao và độ bền cơ học vượt trội.
Thông số kỹ thuật chính:
- Số tiếp điểm: 2 form C (2Z hoặc DPDT), 8 chân dẹt
- Điện áp cuộn dây: 24VDC, công suất cuộn 0.36-0.9W, dòng cuộn khoảng 15mA
- Dòng điện định mức: 10A (220VAC/28VDC), tải điện trở 10A
- Điện áp chuyển mạch tối đa: 250VAC/125VDC
- Công suất chuyển mạch tối đa: 2200VA/280W
- Thời gian tác động: Pull-in 25ms, drop-out 15ms
- Độ bền điện: 100.000 chu kỳ (tại tải định mức), độ bền cơ: 10 triệu chu kỳ
- Kích thước: 28mm x 22.5mm x 19mm (xấp xỉ), trọng lượng 25g
- Vật liệu tiếp điểm: Hợp kim bạc (Ag alloy), điện trở tiếp điểm ban đầu <100mΩ
- Nhiệt độ hoạt động: -40°C đến +70°C, độ ẩm tối đa 98% tại 20°C
- Bảo vệ: Chứng nhận UL/CE, cách điện cuộn-tie điểm 1000VAC/1min
- Xuất xứ: Chint (Trung Quốc), dễ lắp đặt plug-in vào đế rơ le.[1][2][3]
Ưu điểm:
- Chịu tải cao 10A với độ bền cơ học lớn, giảm thiểu hỏng hóc trong môi trường công nghiệp khắc nghiệt.
- Thiết kế nhỏ gọn, chân dẹt dễ cắm, tương thích rộng rãi với đế rơ le tiêu chuẩn, tiết kiệm không gian tủ điện.
- Hoạt động ổn định với cuộn DC 24V, chống nhiễu tốt, phù hợp điều khiển PLC và hệ thống tự động.
- Độ bền điện cao, dễ bảo trì, chứng nhận an toàn quốc tế giúp giảm rủi ro chập cháy.[2][3][5]
Ứng dụng:
- Chuyển tiếp tín hiệu trong hệ thống PLC, tủ điện công nghiệp và máy móc tự động hóa.
- Sử dụng điều khiển động cơ, bơm, van điện từ và thiết bị bảo vệ mạch trong sản xuất.
- Phù hợp ngành cơ khí, điện tử, ô tô và hệ thống SCADA cần rơ le trung gian đáng tin cậy.[3][6][2]
