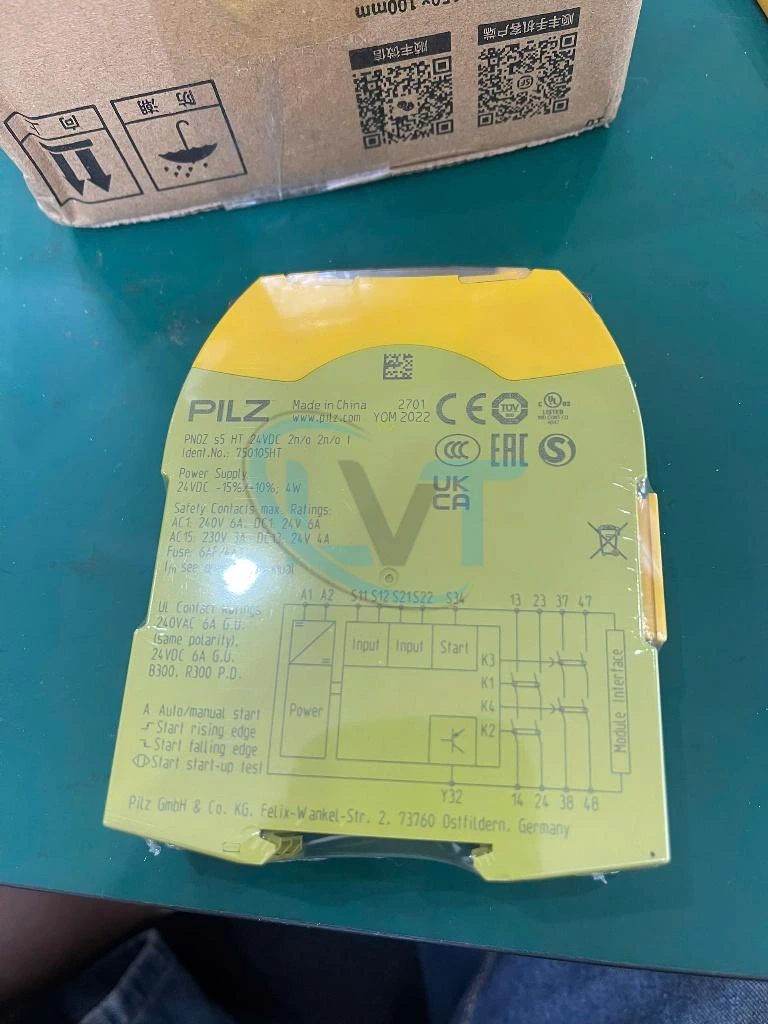

Rơ le an toàn PILZ PNOZ s5 24VDC 2 n/o 2 n/o t – 750105

Mô tả

PILZ PNOZ s5 24VDC 2 n/o 2 n/o t, mã sản phẩm 750105, là rơ le an toàn thuộc dòng PNOZsigma của Pilz. Thiết bị hoạt động với nguồn 24 VDC, hỗ trợ đầu vào an toàn 1 hoặc 2 kênh, khởi động manual/automatic và có 2 tiếp điểm an toàn N/O tức thời + 2 tiếp điểm an toàn N/O trễ. Thời gian delay-off có thể điều chỉnh trong phạm vi 0.04–300 giây. PNOZ s5 được thiết kế cho các chức năng như giám sát E-STOP, safety gate và light curtain, đồng thời cung cấp chức năng ngắt trễ khi ứng dụng yêu cầu máy hoàn thành một giai đoạn dừng an toàn trước khi cắt đầu ra.

Tổng quan về sản phẩm

PNOZ s5 thuộc dòng PNOZsigma safety relay của Pilz và có thể hoạt động độc lập trong mạch an toàn. Điểm khác biệt quan trọng của PNOZ s5 là kết hợp các safety contact tác động tức thời với safety contact delay-on de-energisation.

Thiết bị hỗ trợ đấu đầu vào single-channel hoặc dual-channel, có thể cấu hình phát hiện short circuit giữa các kênh. Start circuit hỗ trợ cả manual và automatic start, giúp PNOZ s5 phù hợp với nhiều kiến trúc mạch safety khác nhau.

Thông số kỹ thuật

Thông số trên được đối chiếu từ trang sản phẩm và Operating Manual chính thức của Pilz dành cho 750105.

Đặc điểm nổi bật và lợi ích

• 2 safety contact tức thời: cho phép ngắt trực tiếp các nhánh an toàn khi điều kiện safety không còn được đáp ứng.
• 2 safety contact có thời gian trễ: hỗ trợ delay-on de-energisation từ 0.04 đến 300 giây, phù hợp với máy cần thời gian dừng có kiểm soát trước khi cô lập hoàn toàn cơ cấu liên quan.
• Nguồn 24 VDC: thuận tiện tích hợp trong tủ điều khiển công nghiệp sử dụng nguồn điều khiển 24 VDC.
• Hỗ trợ 1 hoặc 2 kênh: linh hoạt khi thiết kế mạch E-STOP, cửa bảo vệ và các thiết bị safety tương thích.
• Phát hiện short circuit giữa các contact: có thể sử dụng cấu hình giám sát chéo khi thiết kế mạch yêu cầu chức năng này.
• Manual hoặc automatic start: cho phép lựa chọn phương thức restart phù hợp với đánh giá rủi ro và thiết kế safety của máy.
• Housing rộng 22.5 mm: giúp tiết kiệm không gian DIN rail trong tủ điện.

Nguyên lý hoạt động

PNOZ s5 nhận tín hiệu từ thiết bị safety như nút E-STOP, safety switch hoặc light curtain thông qua các input channel. Khi điều kiện an toàn hợp lệ và điều kiện start được đáp ứng, các safety contact của relay chuyển sang trạng thái cho phép mạch downstream hoạt động.

Khi safety input bị ngắt, 2 N/O instantaneous safety contacts thay đổi trạng thái trực tiếp. Hai contact N/O delayed thực hiện ngắt sau khoảng thời gian đã cấu hình. Đây là chức năng quan trọng trong những hệ thống mà một phần cơ cấu cần tiếp tục hoạt động trong khoảng thời gian xác định để thực hiện quá trình dừng an toàn.

PNOZ s5 có thể sử dụng như một safety relay có chức năng time monitoring/delay-on de-energisation; việc cấu hình thời gian và mạch safety phải tuân theo Operating Manual của Pilz và đánh giá an toàn của máy.

Ứng dụng

PILZ PNOZ s5 750105 phù hợp cho các hệ thống như:

• mạch Emergency Stop (E-STOP);
• giám sát cửa an toàn;
• safety gate trên máy công nghiệp;
• light curtain;
• máy CNC và máy gia công;
• máy đóng gói;
• máy lắp ráp tự động;
• robot và cell automation;
• băng tải công nghiệp;
• dây chuyền sản xuất;
• hệ thống cần safety output ngắt trễ;
• tủ điện và hệ thống machine safety.

Khi nào nên lựa chọn PNOZ s5 750105?

Model 750105 phù hợp khi hệ thống sử dụng nguồn 24 VDC và cần đồng thời safety contact tức thời cùng safety contact có chức năng ngắt trễ.

Trước khi lựa chọn cần kiểm tra:

• nguồn cấp 24 VDC;
• số lượng safety input cần giám sát;
• yêu cầu single-channel hay dual-channel;
• yêu cầu cross-short detection;
• manual hay automatic start;
• số lượng safety output cần sử dụng;
• thời gian delay cần thiết;
• tải của safety contact;
• loại thiết bị safety kết nối phía input;
• yêu cầu safety của máy và mạch hiện tại.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

Không nên thay PNOZ s5 chỉ dựa vào hình dạng hoặc tên PNOZsigma. Các model trong cùng series có thể khác nguồn cấp, loại terminal, chức năng timing và số lượng contact.

Ví dụ, 750105 sử dụng nguồn 24 VDC và plug-in screw terminals. Pilz cũng có các biến thể PNOZ s5 khác với dải nguồn hoặc loại terminal khác, vì vậy cần đối chiếu chính xác Product ID khi thay thế.

Đặc biệt, giá trị delay của safety contact không nên được lựa chọn tùy ý. Với chức năng liên quan đến dừng máy và bảo vệ người vận hành, thời gian trễ phải được xác định dựa trên thiết kế safety, thời gian dừng thực tế của máy và tài liệu kỹ thuật tương ứng.

Câu hỏi thường gặp

PILZ PNOZ s5 750105 dùng để làm gì?

Thiết bị dùng để giám sát các chức năng safety như E-STOP, safety gate và light curtain, đồng thời cung cấp cả safety output tức thời và output ngắt trễ.

PNOZ s5 750105 sử dụng nguồn bao nhiêu?

Model 750105 sử dụng nguồn 24 VDC, với dung sai nguồn được Pilz công bố là -15% / +10%.

PNOZ s5 750105 có bao nhiêu tiếp điểm an toàn?

Thiết bị có 2 N/O safety contacts tức thời và 2 N/O safety contacts delayed. Ngoài ra còn có 1 semiconductor output.

Thời gian trễ của PNOZ s5 là bao nhiêu?

Theo Pilz, model 750105 hỗ trợ khoảng thời gian 0.04–300 giây cho các delayed safety contacts.

Có thể dùng PNOZ s5 cho E-STOP không?

Có. Pilz xác định E-STOP monitoring là một trong các ứng dụng của PNOZ s5 750105. Việc đấu nối phải theo sơ đồ và yêu cầu safety trong Operating Manual tương ứng.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm PILZ PNOZ s5 24VDC 2 n/o 2 n/o t – 750105 hoặc model thay thế, khách hàng nên cung cấp cho Điện Tử LVT Product ID, ảnh tem relay, sơ đồ đấu dây hiện tại và yêu cầu thời gian delay. Việc đối chiếu đầy đủ giúp tránh nhầm với các phiên bản PNOZ s5 có nguồn cấp, terminal hoặc cấu hình khác.
