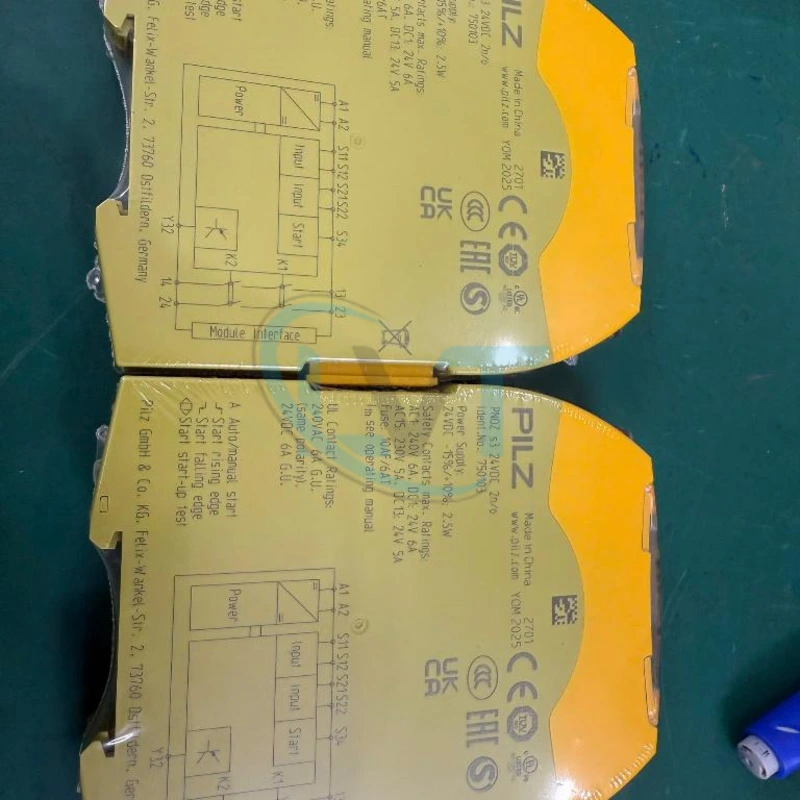

Rơ le an toàn Pilz PNOZ S3 750103 24VDC 2NO

Mô tả

Rơ le an toàn Pilz PNOZ S3 750103 là thiết bị giám sát an toàn công nghiệp thuộc dòng PNOZsigma của Pilz, được thiết kế để xử lý tín hiệu từ nút dừng khẩn cấp (Emergency Stop), công tắc cửa bảo vệ và thiết bị bảo vệ quang điện. Sản phẩm sử dụng nguồn cấp 24VDC, có 2 tiếp điểm an toàn thường mở (2 NO), 1 ngõ ra bán dẫn và hỗ trợ cấu hình đầu vào 1 hoặc 2 kênh. Với chiều rộng thân chỉ 17.5mm, thiết bị phù hợp để lắp đặt trong tủ điện điều khiển có không gian hạn chế. PNOZ S3 750103 được sử dụng trong các hệ thống an toàn máy nhằm giám sát điều kiện cho phép vận hành và đưa mạch điều khiển về trạng thái an toàn khi phát hiện điều kiện dừng theo thiết kế.

Tổng quan về rơ le an toàn Pilz PNOZ S3 750103

PNOZ S3 750103 là Safety Relay độc lập thuộc dòng PNOZsigma của Pilz, nhà sản xuất thiết bị và giải pháp tự động hóa an toàn công nghiệp.

Khác với relay trung gian thông thường, relay an toàn được thiết kế để giám sát các chức năng an toàn của máy móc. Thiết bị sử dụng cấu trúc mạch dự phòng, khả năng tự giám sát và tiếp điểm relay liên kết cưỡng bức nhằm hỗ trợ phát hiện các lỗi liên quan đến chức năng an toàn.

PNOZ S3 có thể giám sát nút dừng khẩn cấp, công tắc cửa bảo vệ hoặc thiết bị bảo vệ quang điện phù hợp. Tùy theo cấu hình, thiết bị hỗ trợ vận hành đầu vào một kênh hoặc hai kênh, phát hiện chập chéo giữa các kênh và lựa chọn chế độ khởi động lại.

Mã đặt hàng 750103 tương ứng với phiên bản PNOZ s3 24VDC 2 n/o sử dụng đầu nối tháo rời kiểu vít (Screw Terminal). Cần phân biệt với mã 751103, là phiên bản sử dụng đầu nối dạng lò xo.

Thông số kỹ thuật

Các thông số được đối chiếu theo tài liệu sản phẩm và Operating Manual của Pilz dành cho mã 750103. Dòng chịu tải tiếp điểm phải được lựa chọn theo đúng nhóm sử dụng AC-1, DC-1, AC-15 hoặc DC-13; không mặc định tiếp điểm chịu được 6A với mọi loại tải.

Đặc điểm nổi bật và lợi ích

1. Giám sát an toàn bằng cấu trúc mạch dự phòng

PNOZ S3 sử dụng cấu trúc mạch an toàn có khả năng tự giám sát. Thiết bị kiểm tra hoạt động của các relay bên trong trong quá trình đóng và mở mạch.

Cơ chế này hỗ trợ phát hiện một số lỗi có thể ảnh hưởng đến chức năng an toàn, giảm nguy cơ hệ thống tiếp tục vận hành khi điều kiện bảo vệ không được đáp ứng.

Mức độ an toàn đạt được của toàn hệ thống còn phụ thuộc vào thiết bị đầu vào, cấu hình đấu nối, cơ cấu chấp hành và kết quả đánh giá rủi ro.

2. Hỗ trợ 2 tiếp điểm an toàn NO

Thiết bị có 2 tiếp điểm an toàn thường mở, cho phép thiết kế mạch điều khiển an toàn với các phần tử chấp hành phù hợp.

Các tiếp điểm có thể được sử dụng trong mạch điều khiển contactor hoặc thiết bị ngắt tương ứng, nhằm đưa máy về trạng thái an toàn khi xảy ra yêu cầu dừng.

Khả năng chịu tải thực tế phải được kiểm tra theo đặc tính điện của phần tử được điều khiển.

3. Hỗ trợ đầu vào một kênh và hai kênh

PNOZ S3 cho phép cấu hình đầu vào một kênh hoặc hai kênh theo thiết kế mạch an toàn.

Cấu hình hai kênh có thể hỗ trợ giám sát lỗi chập chéo trong những điều kiện đấu nối được quy định. Điều này hữu ích với hệ thống cần phát hiện lỗi dây dẫn hoặc sai lệch trạng thái giữa các kênh an toàn.

4. Lựa chọn chế độ khởi động lại

Thiết bị hỗ trợ các chế độ khởi động như tự động, thủ công và thủ công có giám sát theo cấu hình được quy định trong tài liệu Pilz.

Chức năng này giúp thiết kế logic khởi động lại phù hợp với yêu cầu vận hành và an toàn máy. Đối với các ứng dụng có nguy cơ khởi động ngoài ý muốn, cần lựa chọn chế độ reset dựa trên đánh giá rủi ro.

5. Thiết kế nhỏ gọn 17.5mm

Với chiều rộng 17.5mm, PNOZ S3 giúp giảm diện tích chiếm dụng trên thanh DIN trong tủ điện.

Thiết kế này phù hợp với các tủ điều khiển có nhiều module PLC, relay trung gian, contactor và thiết bị bảo vệ.

6. Tích hợp đèn LED chẩn đoán

Thiết bị được trang bị các chỉ thị LED thể hiện trạng thái nguồn, kênh đầu vào, trạng thái chuyển mạch, mạch reset và lỗi.

Các tín hiệu này hỗ trợ kỹ thuật viên nhận biết trạng thái hoạt động khi kiểm tra hoặc bảo trì hệ thống.

7. Hỗ trợ mở rộng tiếp điểm

PNOZ S3 có giao diện cho phép kết nối một module mở rộng tiếp điểm tương thích thuộc hệ PNOZsigma.

Tính năng này hỗ trợ những ứng dụng cần bổ sung tiếp điểm an toàn mà vẫn phải tuân thủ hướng dẫn thiết kế và kết hợp module của Pilz.

Nguyên lý hoạt động của rơ le an toàn PNOZ S3

PNOZ S3 tiếp nhận tín hiệu từ thiết bị bảo vệ máy, xử lý trạng thái của các kênh đầu vào và điều khiển tiếp điểm an toàn theo cấu hình đã chọn.

Quá trình hoạt động cơ bản gồm:

1. Nguồn 24VDC được cấp cho relay an toàn.
2. Nút Emergency Stop, công tắc cửa an toàn hoặc thiết bị bảo vệ phù hợp được kết nối vào các đầu vào giám sát.
3. Relay kiểm tra trạng thái đầu vào và các điều kiện khởi động theo cấu hình.
4. Khi điều kiện an toàn được đáp ứng và yêu cầu khởi động hợp lệ, các tiếp điểm an toàn có thể đóng.
5. Khi nút dừng khẩn cấp được kích hoạt hoặc điều kiện bảo vệ không còn đáp ứng, các tiếp điểm an toàn mở để thực hiện chức năng dừng theo thiết kế.
6. Hệ thống chỉ được cho phép khởi động lại khi các điều kiện an toàn và reset tương ứng được đáp ứng.

PNOZ S3 hỗ trợ chức năng dừng thuộc Stop Category 0, tức là loại bỏ năng lượng điều khiển đến cơ cấu truyền động để thực hiện dừng không điều khiển theo cấu trúc mạch được thiết kế.

Thiết bị không thay thế bộ điều khiển PLC và không trực tiếp giám sát mọi nguy cơ cơ khí. Chức năng an toàn cần được thiết kế, xác minh và kiểm thử trong toàn bộ hệ thống máy.

Ứng dụng thực tế

Giám sát nút dừng khẩn cấp Emergency Stop

PNOZ S3 được sử dụng trong mạch giám sát nút E-Stop của máy công nghiệp. Khi nút được tác động, relay có thể chuyển tiếp điểm an toàn về trạng thái ngắt theo thiết kế hệ thống.

Giám sát cửa bảo vệ máy

Thiết bị có thể kết nối với công tắc cửa an toàn để giám sát trạng thái cửa bảo vệ của khu vực máy có bộ phận chuyển động nguy hiểm.

Hệ thống cảm biến quang an toàn

PNOZ S3 hỗ trợ các cấu hình giám sát thiết bị bảo vệ quang điện phù hợp theo hướng dẫn Pilz, chẳng hạn thiết bị bảo vệ dạng light beam hoặc light barrier.

Máy đóng gói công nghiệp

Relay có thể được sử dụng trong mạch bảo vệ cửa máy, nút dừng khẩn cấp hoặc các thiết bị an toàn tại khu vực cấp liệu và truyền động.

Dây chuyền sản xuất tự động

PNOZ S3 phù hợp để xem xét trong các hệ thống có PLC, contactor, motor và cảm biến an toàn, nơi cần mạch giám sát chức năng an toàn độc lập với logic điều khiển sản xuất thông thường.

Máy ép và máy lắp ráp

Thiết bị có thể tham gia mạch dừng khẩn cấp hoặc giám sát cửa an toàn nếu chức năng, thời gian đáp ứng và mức an toàn yêu cầu được xác minh phù hợp.

Khi nào nên lựa chọn PNOZ S3 750103?

PNOZ S3 750103 phù hợp khi hệ thống yêu cầu relay an toàn nguồn 24VDC, có 2 tiếp điểm an toàn NO, hỗ trợ giám sát đầu vào một hoặc hai kênh và sử dụng đầu nối dạng vít.

Trước khi mua cần kiểm tra:

• Nguồn cấp: Tủ điện phải cung cấp nguồn 24VDC phù hợp.
• Chức năng an toàn: Xác định thiết bị dùng để giám sát E-Stop, cửa bảo vệ hay thiết bị bảo vệ quang điện.
• Số kênh đầu vào: Lựa chọn cấu hình một kênh hoặc hai kênh theo yêu cầu đánh giá rủi ro.
• Tiếp điểm đầu ra: Kiểm tra 2 NO có đáp ứng số lượng mạch cần điều khiển hay không.
• Dòng tải: Đối chiếu khả năng chịu tải theo đúng nhóm sử dụng tiếp điểm.
• Chế độ reset: Xác định yêu cầu reset tự động hoặc thủ công có giám sát.
• Kiểu đầu nối: Mã 750103 sử dụng Screw Terminal, khác phiên bản đầu nối lò xo.
• Mức an toàn yêu cầu: Kiểm tra PL, SIL, kiến trúc hệ thống và điều kiện sử dụng theo tài liệu Pilz.
• Không gian lắp đặt: Đối chiếu kích thước thiết bị và vị trí thanh DIN trong tủ điện.

Phân biệt Pilz PNOZ S3 750103 và 751103

Điểm khác biệt quan trọng giữa hai mã là kiểu đầu nối dây. Khi thay thế, cần kiểm tra đầu nối hiện tại và tính tương thích của hệ thống trước khi lựa chọn.

Lưu ý khi lắp đặt và thay thế

1. Xác nhận đúng mã Pilz 750103 trên tem sản phẩm.
2. Không thay relay an toàn bằng relay trung gian thông thường khi mạch yêu cầu chức năng an toàn.
3. Kiểm tra nguồn 24VDC trước khi cấp điện cho thiết bị.
4. Đấu nối theo sơ đồ được Pilz quy định cho từng chế độ hoạt động và loại thiết bị bảo vệ.
5. Không tự ý nối tắt đầu vào an toàn hoặc bỏ qua chức năng reset để duy trì vận hành máy.
6. Kiểm tra tải tiếp điểm theo nhóm sử dụng AC-1, DC-1, AC-15 hoặc DC-13.
7. Bố trí thiết bị trong tủ điện đáp ứng yêu cầu môi trường và cấp bảo vệ.
8. Khi thay thế module, cần đối chiếu mã sản phẩm, đầu nối và công tắc cấu hình.
9. Sau khi lắp đặt, thực hiện kiểm tra chức năng E-Stop, cửa bảo vệ, reset và trạng thái đầu ra theo kế hoạch kiểm thử an toàn.
10. Công việc thiết kế, lắp đặt và xác nhận chức năng an toàn phải do nhân sự có chuyên môn thực hiện.

Câu hỏi thường gặp

1. Rơ le an toàn Pilz PNOZ S3 750103 dùng để làm gì?

Thiết bị dùng để giám sát các chức năng an toàn như nút dừng khẩn cấp, công tắc cửa bảo vệ và thiết bị bảo vệ quang điện trong hệ thống máy công nghiệp.

2. PNOZ S3 750103 sử dụng điện áp bao nhiêu?

Model sử dụng nguồn cấp 24VDC với công suất tiêu thụ 2.5W.

3. PNOZ S3 750103 có bao nhiêu tiếp điểm?

Thiết bị có 2 tiếp điểm an toàn thường mở NO và 1 ngõ ra bán dẫn. Ngõ ra bán dẫn không được coi là một tiếp điểm an toàn NO bổ sung.

4. PNOZ S3 750103 có thể kết nối với PLC không?

Có thể tích hợp trong hệ thống điều khiển có PLC. Tuy nhiên, PLC thông thường không thay thế chức năng an toàn của relay; đường truyền và xử lý tín hiệu phải tuân theo thiết kế an toàn của hệ thống.

5. Có thể thay Pilz 750103 bằng 751103 không?

Có thể xem xét nếu cấu hình và yêu cầu kỹ thuật tương thích. Hai phiên bản khác nhau về kiểu đầu nối, vì vậy cần kiểm tra phương án đấu dây và xác nhận lại chức năng an toàn trước khi thay thế.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế rơ le an toàn Pilz PNOZ S3 750103 24VDC 2NO có thể liên hệ Điện Tử LVT để trao đổi thông số kỹ thuật và yêu cầu sử dụng.

Khi liên hệ, nên cung cấp ảnh tem relay cũ, sơ đồ mạch an toàn, loại thiết bị bảo vệ đang kết nối và yêu cầu đầu ra để hỗ trợ lựa chọn đúng model, tránh nhầm lẫn giữa phiên bản đầu nối vít và đầu nối lò xo.
