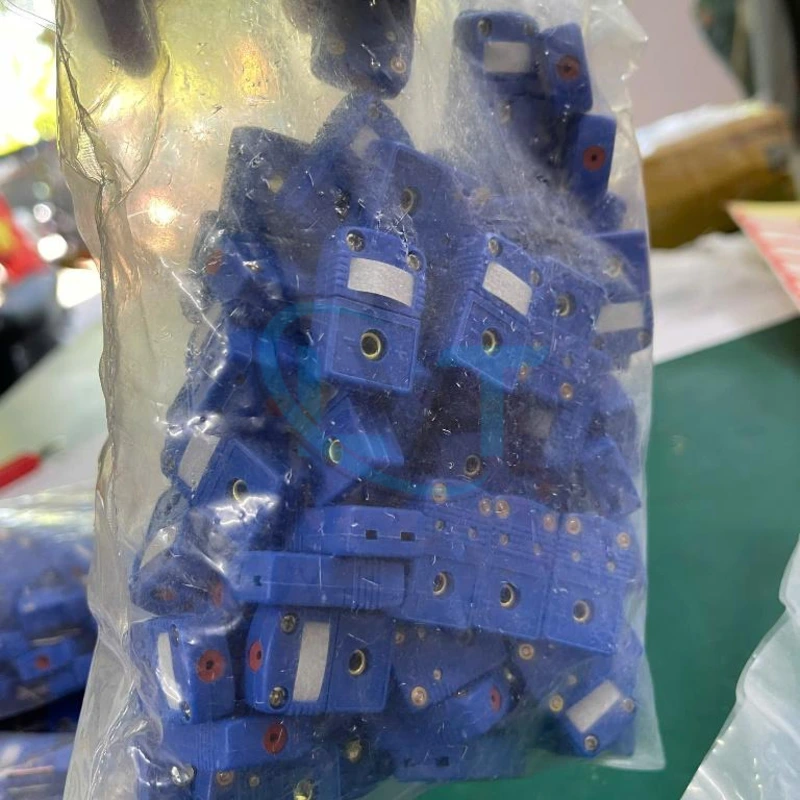

Phích cắm SMPW-T-M – Đầu nối đực cặp nhiệt điện Type T

Mô tả

Phích cắm SMPW-T-M là đầu nối đực (Male) dạng mini dành cho cặp nhiệt điện Type T, thuộc dòng đầu nối thermocouple SMPW của OMEGA Engineering. Sản phẩm được sử dụng để kết nối dây cảm biến nhiệt độ với ổ cắm tương thích, tạo đường truyền tín hiệu nhiệt điện đến đồng hồ đo, bộ điều khiển nhiệt độ hoặc hệ thống thu thập dữ liệu. Với cấu hình dành cho thermocouple Type T, đầu nối sử dụng vật liệu tiếp điểm phù hợp với đặc tính của cặp nhiệt điện đồng – Constantan. Thiết kế tháo lắp giúp thuận tiện trong quá trình bảo trì, kiểm tra và thay thế cảm biến trong hệ thống công nghiệp.

Tổng quan về phích cắm SMPW-T-M

SMPW-T-M thuộc nhóm đầu nối cặp nhiệt điện dạng mini (Miniature Thermocouple Connector). Đây là phụ kiện kết nối tín hiệu đo nhiệt độ, không phải phích cắm cấp nguồn điện thông thường.

Sản phẩm có cấu hình đầu đực, được thiết kế để ghép nối với ổ cắm cái tương thích, chẳng hạn SMPW-T-F. Đầu nối giúp tạo kết nối có thể tháo rời giữa dây thermocouple và thiết bị đo, thuận tiện khi cần thay đầu dò hoặc kiểm tra hệ thống.

Đối với cặp nhiệt điện Type T, việc sử dụng đúng loại đầu nối và vật liệu tiếp điểm có ý nghĩa quan trọng vì tín hiệu đo có biên độ nhỏ và có thể bị ảnh hưởng bởi các mối nối không phù hợp.

Thông số kỹ thuật

Lưu ý: Dải nhiệt độ đo của cảm biến Type T không phải là giới hạn nhiệt độ chịu được của vỏ phích cắm. Cần kiểm tra riêng thông số nhiệt độ làm việc của đầu nối theo tài liệu nhà sản xuất.

Đặc điểm nổi bật và lợi ích

• Tương thích thermocouple Type T: Sử dụng cấu hình tiếp điểm phù hợp với loại cặp nhiệt điện, giúp hạn chế sai số phát sinh do sử dụng vật liệu kết nối không tương thích.
• Thiết kế đầu đực Male: Cho phép kết nối với ổ cắm Female cùng chuẩn, thuận tiện khi cần tháo rời cảm biến.
• Kích thước mini: Phù hợp với các hệ thống đo nhiệt độ sử dụng đầu nối thermocouple nhỏ gọn.
• Kết nối tín hiệu thụ động: Không yêu cầu nguồn điện riêng và không thực hiện chuyển đổi tín hiệu đo.
• Hỗ trợ bảo trì: Cho phép tháo đầu dò khỏi hệ thống đo mà không cần thay đổi toàn bộ đường dây kết nối.
• Phân biệt theo loại thermocouple: Ký hiệu T giúp kỹ thuật viên nhận diện đúng loại đầu nối cần sử dụng.

Nguyên lý hoạt động

Phích cắm SMPW-T-M hoạt động như một đầu nối điện thụ động giữa dây cặp nhiệt điện và thiết bị tiếp nhận tín hiệu.

Khi đầu cắm Male được ghép với ổ cắm Female tương thích, các tiếp điểm tạo đường dẫn điện cho tín hiệu nhiệt điện từ cảm biến truyền đến thiết bị đo.

Cặp nhiệt điện Type T sử dụng hai vật liệu dẫn điện khác nhau là đồng và Constantan. Khi tồn tại chênh lệch nhiệt độ giữa các mối nối, hiệu ứng Seebeck tạo ra điện áp nhiệt điện. Thiết bị đo sử dụng tín hiệu này cùng thông tin bù nhiệt độ mối nối lạnh để xác định nhiệt độ.

SMPW-T-M không trực tiếp đo nhiệt độ, khuếch đại tín hiệu hoặc chuyển đổi dữ liệu. Chức năng của sản phẩm là duy trì kết nối điện phù hợp giữa các thành phần trong mạch thermocouple.

Ứng dụng của phích cắm SMPW-T-M

Sản phẩm được sử dụng trong các hệ thống đo nhiệt độ sử dụng cặp nhiệt điện Type T như:

• Thiết bị đo nhiệt độ công nghiệp: Kết nối đầu dò thermocouple với đồng hồ đo hoặc bộ hiển thị nhiệt độ.
• Bộ điều khiển nhiệt độ: Truyền tín hiệu từ cảm biến đến bộ điều khiển có ngõ vào Type T.
• Hệ thống thu thập dữ liệu: Kết nối cảm biến với module đo thermocouple hoặc thiết bị ghi dữ liệu.
• Thiết bị phòng thí nghiệm: Hỗ trợ thay đổi và tháo lắp đầu dò trong quá trình đo kiểm.
• Máy móc sản xuất: Sử dụng tại những vị trí cần kết nối cảm biến nhiệt độ có thể tháo rời.
• Hệ thống tự động hóa: Kết hợp với bộ chuyển đổi tín hiệu hoặc module đo nhiệt độ để đưa dữ liệu về PLC.

Khi nào nên lựa chọn SMPW-T-M?

Nên lựa chọn SMPW-T-M khi hệ thống sử dụng cảm biến nhiệt độ Type T và cần phích cắm đực dạng mini tương thích với ổ cắm hiện có.

Đặc biệt, nếu hệ thống đang sử dụng ổ cắm SMPW-T-F, phích cắm SMPW-T-M là model đối ứng phù hợp về loại thermocouple và cấu hình Male/Female. Tuy nhiên, vẫn cần kiểm tra tình trạng đầu nối và thông số cơ khí thực tế trước khi lắp đặt.

Không nên sử dụng đầu cắm dành cho Type J, K hoặc các loại thermocouple khác để thay thế trực tiếp cho Type T, ngay cả khi hình dạng đầu nối tương tự.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác mã SMPW-T-M trên nhãn hoặc bao bì sản phẩm.
• Kiểm tra cảm biến đang sử dụng là cặp nhiệt điện Type T.
• Đối chiếu cấu hình đầu đực Male với ổ cắm Female tương ứng.
• Kiểm tra kích thước đầu nối mini và khả năng ghép nối cơ khí.
• Đấu dây đúng cực tính theo ký hiệu trên đầu nối và tài liệu kỹ thuật.
• Sử dụng dây thermocouple hoặc dây bù phù hợp với loại Type T.
• Kiểm tra giới hạn nhiệt độ làm việc của vật liệu vỏ đầu nối.
• Tránh để đầu nối tiếp xúc với môi trường vượt quá điều kiện vận hành cho phép.
• Kiểm tra độ chắc chắn của điểm đấu dây để hạn chế tiếp xúc kém và tín hiệu đo không ổn định.

Câu hỏi thường gặp

Phích cắm SMPW-T-M dùng để làm gì?

Sản phẩm dùng kết nối dây cặp nhiệt điện Type T với ổ cắm và thiết bị đo nhiệt độ tương thích.

SMPW-T-M thuộc thương hiệu nào?

SMPW-T-M là mã đầu nối thermocouple thuộc dòng SMPW của OMEGA Engineering.

SMPW-T-M có kết nối được với SMPW-T-F không?

Có. SMPW-T-M là đầu cắm đực và SMPW-T-F là đầu cắm cái cùng loại Type T trong dòng đầu nối mini tương ứng.

SMPW-T-M có sử dụng cho cảm biến Type K không?

Không nên sử dụng thay thế trực tiếp vì cặp nhiệt điện Type K và Type T có vật liệu nhiệt điện khác nhau. Cần lựa chọn đầu nối đúng loại cảm biến.

Phích cắm SMPW-T-M có cần cấp nguồn điện không?

Không. Đây là đầu nối thụ động dùng truyền tín hiệu nhiệt điện từ cảm biến đến thiết bị đo, không yêu cầu nguồn cấp riêng.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế phích cắm OMEGA SMPW-T-M có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu loại đầu nối, cấu hình cảm biến và khả năng tương thích với hệ thống đo nhiệt độ.

Vui lòng cung cấp ảnh đầu cắm, mã ổ cắm đang sử dụng hoặc thông tin cảm biến thermocouple để hỗ trợ lựa chọn đúng phụ kiện.
