Module dòng ACS712 30A

Mô tả

1. Module Dòng ACS712 30A – Giải Pháp Đo Dòng Điện Chính Xác

Module dòng ACS712 30A là thiết bị cảm biến dòng điện sử dụng IC ACS712 từ Allegro, dựa trên hiệu ứng Hall để đo dòng điện AC hoặc DC với phạm vi tối đa ±30A. Với đầu ra tín hiệu analog tuyến tính, đây là lựa chọn phổ biến cho các ứng dụng tự động hóa, giám sát năng lượng, hoặc dự án vi điều khiển.

Module Dòng ACS712 30A Là Gì?

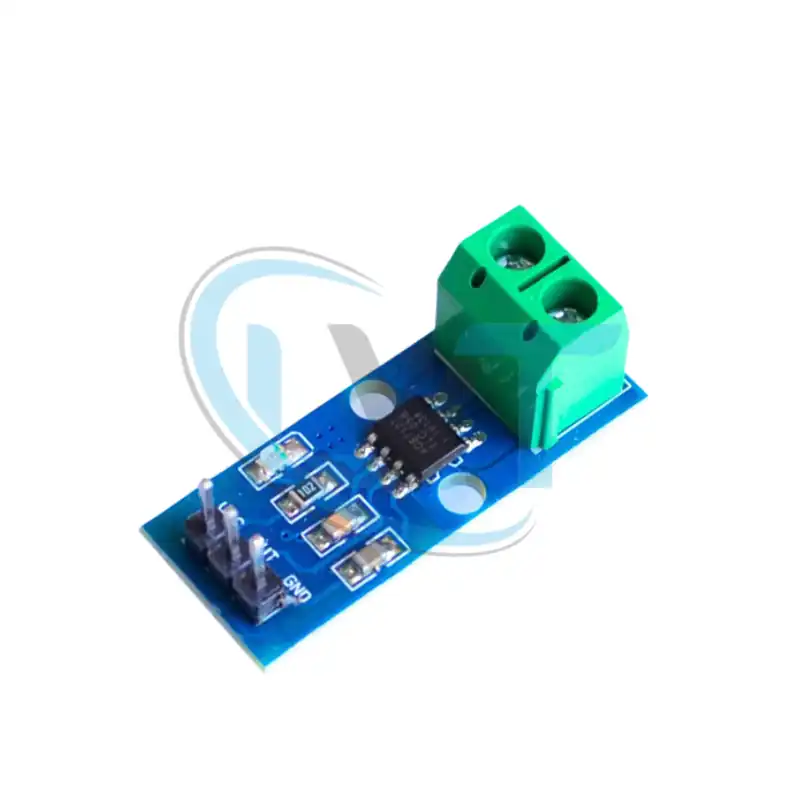

ACS712 30A là module cảm biến dòng điện tích hợp IC ACS712ELC-30A, chuyển đổi dòng điện cần đo thành điện áp analog (0-5V), dễ dàng giao tiếp với Arduino, PLC hoặc các vi điều khiển khác. Module có hai đầu nối Phoenix để đấu dây tải và ba chân (VCC, GND, OUT) để cấp nguồn và lấy tín hiệu.

Thông Số Kỹ Thuật

• Phạm vi đo: -30A đến +30A (AC/DC).
• Nguồn cấp: 5VDC.
• Độ nhạy: 66 mV/A (tuyến tính).
• Điện áp đầu ra:
  • 2.5V khi không có dòng (Ip = 0A).
  • 0V đến 5V tương ứng -30A đến +30A.
• Điện trở trong: 1.2 mΩ.
• Thời gian đáp ứng: 5µs.
• Độ nhiễu: Thấp, tín hiệu analog ổn định.
• Nhiệt độ hoạt động: -40°C đến +85°C.

Ưu Điểm Nổi Bật

1. Đo Dòng Linh Hoạt

Có thể đo cả dòng AC và DC trong phạm vi lớn (±30A), phù hợp với nhiều ứng dụng từ giám sát tải nhỏ đến thiết bị công suất cao.

2. Độ Chính Xác Cao

Đầu ra tuyến tính 66 mV/A, dễ dàng chuyển đổi sang giá trị dòng điện thực tế qua vi điều khiển.

3. Dễ Sử Dụng

Thiết kế nhỏ gọn, đầu nối Phoenix tiện lợi, tích hợp sẵn với các hệ thống 5V phổ biến như Arduino.

Hướng Dẫn Sử Dụng

1. Kết nối phần cứng:

   • Đấu dây tải nối tiếp qua hai đầu Phoenix (Ip+ và Ip-).
   • Cấp nguồn 5VDC vào chân VCC, nối GND với mass hệ thống.
   • Lấy tín hiệu từ chân OUT vào chân analog của vi điều khiển (ví dụ: A0 trên Arduino).

2. Đo dòng DC:

   • Dòng từ Ip+ đến Ip-: Vout tăng từ 2.5V đến 5V (0A đến +30A).
   • Dòng ngược từ Ip- đến Ip+: Vout giảm từ 2.5V đến 0V (0A đến -30A).

3. Đo dòng AC:

   • Vout dao động quanh 2.5V theo dạng sóng sin, biên độ tỉ lệ với dòng AC (±30A).

4. Công thức tính dòng:

   • I (A) = (Vout (V) – 2.5) / 0.066.

Lưu ý: Đảm bảo tải nối tiếp đúng chiều khi đo DC và không vượt quá 30A để tránh hư hỏng.

Ví Dụ Code Arduino

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0); // Đọc giá trị analog (0-1023)
  float voltage = sensorValue * (5.0 / 1023.0); // Chuyển sang điện áp
  float current = (voltage - 2.5) / 0.066; // Tính dòng điện (A)
  Serial.print("Dòng điện: ");
  Serial.print(current);
  Serial.println(" A");
  delay(1000);
}

Tại Sao Nên Mua Từ Chúng Tôi?

• Chính hãng: Module chất lượng, đầy đủ chứng từ.
• Giá tốt: Cạnh tranh, minh bạch.
• Hỗ trợ: Tư vấn kỹ thuật, giao hàng nhanh.

Đối Tượng Phù Hợp

• Dự án giám sát năng lượng, đo dòng động cơ, pin.
• Kỹ sư, sinh viên phát triển hệ thống IoT, tự động hóa.

Meta Description

“Module dòng ACS712 30A – đo dòng ±30A, 5VDC, 66 mV/A, chính xác, bền bỉ cho tự động hóa, IoT. Mua ngay để tối ưu dự án!”

Kết Luận

Module ACS712 30A là giải pháp đo dòng điện hiệu quả, dễ tích hợp và đáng tin cậy cho các ứng dụng công nghiệp và DIY. Đặt hàng ngay để nâng cao hiệu suất hệ thống của bạn!
