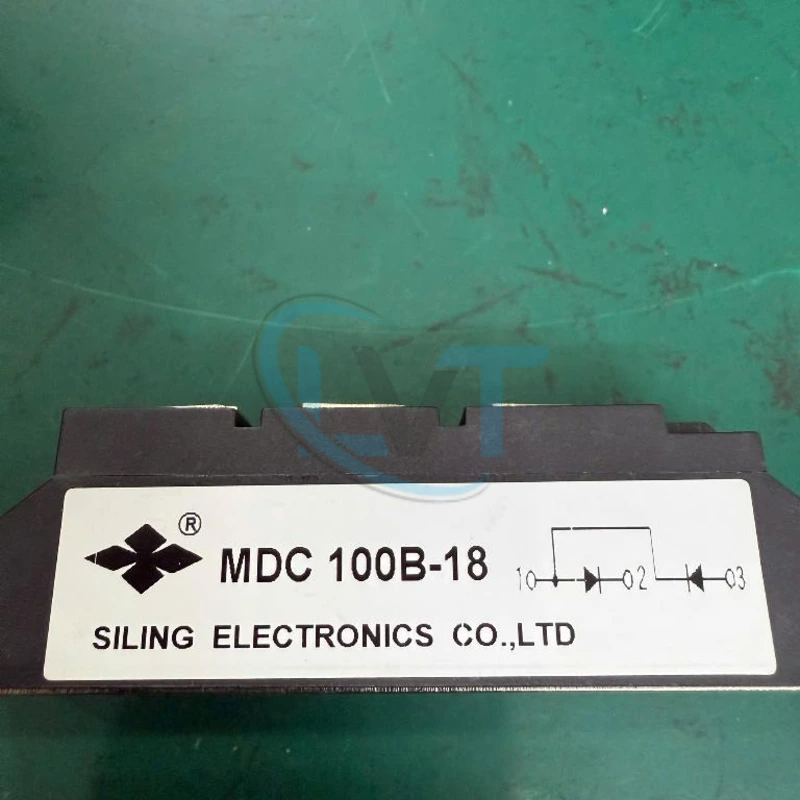

Module diode chỉnh lưu MDC100B-18 SILING 1800V 100A – Module công suất

Mô tả

Module MDC100B-18 là module diode chỉnh lưu công suất thuộc dòng MDC100B của SILING, được sử dụng trong các mạch chỉnh lưu và chuyển đổi năng lượng điện. Theo datasheet của nhà sản xuất, thiết bị có điện áp ngược lặp lại tối đa 1800V và dòng điện thuận trung bình định mức 100A trong điều kiện nhiệt độ vỏ 100°C. Module sử dụng cấu trúc bán dẫn công suất kết hợp đế cách điện và bề mặt truyền nhiệt, phù hợp với các thiết bị như biến tần, bộ nguồn công suất và máy hàn điện. Khi lựa chọn MDC100B-18 để lắp mới hoặc thay thế, cần kiểm tra điện áp, dòng tải, sơ đồ chân và khả năng tản nhiệt nhằm bảo đảm module hoạt động trong giới hạn cho phép.

Tổng quan về module MDC100B-18

MDC100B-18 thuộc nhóm diode module công suất, được thiết kế để thực hiện chức năng chỉnh lưu dòng điện trong các mạch điện công nghiệp.

Diode công suất cho phép dòng điện đi qua theo chiều thuận và chặn điện áp theo chiều ngược trong giới hạn định mức. Khi được bố trí trong mạch chỉnh lưu thích hợp, module hỗ trợ chuyển đổi nguồn điện xoay chiều thành điện áp một chiều để cấp cho các tầng công suất phía sau.

Dòng MDC100B sử dụng kết cấu module với nền gốm cách điện và bề mặt tiếp xúc tản nhiệt. Thiết kế này giúp thuận tiện hơn khi lắp đặt trên heatsink so với việc bố trí nhiều linh kiện công suất rời.

Điểm cần phân biệt: Thông tin 1600V 160A được cung cấp ban đầu không trùng với datasheet MDC100B-18. Theo tài liệu SILING, MDC100B-18 có điện áp ngược định mức 1800V và dòng thuận trung bình 100A. Phiên bản MDC100B-16 có điện áp ngược 1600V nhưng vẫn thuộc nhóm dòng định mức 100A. Cần kiểm tra tem sản phẩm thực tế trước khi đặt hàng.

Thông số kỹ thuật module MDC100B-18

Lưu ý kỹ thuật: Dòng 100A là giá trị định mức theo điều kiện thử nghiệm cụ thể, không phải khả năng mang dòng liên tục trong mọi môi trường. Khi sử dụng thực tế, cần tính tổn hao công suất, nhiệt độ junction, nhiệt độ vỏ và khả năng tản nhiệt của heatsink.

Đặc điểm nổi bật và lợi ích

1. Điện áp ngược định mức 1800V

MDC100B-18 có VRRM 1800V, cho phép sử dụng trong những mạch chỉnh lưu có yêu cầu chịu điện áp ngược cao khi điều kiện vận hành nằm trong giới hạn thiết kế.

Khi lựa chọn module, cần xét cả điện áp nguồn, điện áp đỉnh, quá áp chuyển mạch và phương án bảo vệ xung điện áp.

2. Dòng điện thuận trung bình 100A

Module được thiết kế cho các ứng dụng chỉnh lưu công suất với dòng thuận trung bình định mức 100A tại nhiệt độ vỏ và dạng sóng được nhà sản xuất quy định.

Khả năng chịu dòng thực tế phụ thuộc vào dạng sóng dòng điện, chu kỳ dẫn, tổn hao nhiệt và điều kiện làm mát.

3. Khả năng chịu dòng xung lớn

Theo datasheet, MDC100B-18 có dòng xung thuận không lặp lại IFSM 2500A trong điều kiện thử nghiệm 10ms.

Thông số này được sử dụng khi đánh giá khả năng chịu dòng sự cố hoặc dòng xung ngắn hạn. Không được sử dụng giá trị IFSM làm dòng tải vận hành liên tục.

4. Kết cấu module thuận tiện lắp đặt

Cấu trúc module công suất giúp bố trí linh kiện trên bề mặt tản nhiệt và kết nối với các thanh dẫn hoặc dây dẫn công suất theo thiết kế thiết bị.

Khi thay thế, cần đối chiếu chính xác kích thước, vị trí lỗ bắt vít và sơ đồ terminal của linh kiện gốc.

5. Đế cách điện hỗ trợ truyền nhiệt

Theo tài liệu dòng MDC100B, module sử dụng nền gốm alumina cách điện và có khả năng truyền nhiệt từ phần tử bán dẫn đến bề mặt lắp đặt.

Tuy nhiên, module vẫn cần được gắn trên heatsink phù hợp và bảo đảm chất lượng tiếp xúc nhiệt để hạn chế hiện tượng quá nhiệt.

6. Phù hợp với thiết bị điện tử công suất

MDC100B-18 được sử dụng trong các ứng dụng chỉnh lưu như biến tần, bộ nguồn công suất và máy hàn điện. Khả năng phù hợp với từng thiết bị phụ thuộc vào cấu hình mạch và thông số thiết kế cụ thể.

Nguyên lý hoạt động của module diode MDC100B-18

MDC100B-18 hoạt động dựa trên đặc tính dẫn điện một chiều của diode bán dẫn công suất.

Khi diode được phân cực thuận và điện áp đủ để dẫn, dòng điện đi qua phần tử bán dẫn theo chiều cho phép. Trong quá trình dẫn, diode tạo ra tổn hao công suất và phát nhiệt.

Khi điện áp đặt lên diode theo chiều ngược, linh kiện chặn dòng điện trong giới hạn điện áp ngược cho phép, ngoại trừ dòng rò nhỏ.

Trong một mạch chỉnh lưu, các diode được bố trí theo cấu hình thích hợp để chuyển dòng AC thành dòng DC. Module MDC100B-18 đảm nhiệm chức năng của phần tử chỉnh lưu trong cấu hình đó.

Cần lưu ý MDC100B-18 là diode module, không nên mặc định có chức năng điều khiển góc mở bằng tín hiệu gate như module thyristor SCR.

Ứng dụng của module MDC100B-18

Biến tần công nghiệp

Có thể được sử dụng trong tầng chỉnh lưu của thiết bị biến tần khi cấu hình mạch, điện áp và dòng điện đáp ứng thông số module.

Bộ nguồn công suất

Phục vụ các mạch chỉnh lưu trong bộ nguồn công nghiệp, nơi cần chuyển đổi điện áp AC thành DC để cấp cho tầng xử lý năng lượng phía sau.

Máy hàn điện

Có thể sử dụng trong mạch chỉnh lưu của máy hàn điện hoặc thiết bị hàn công suất khi phù hợp với thiết kế của nhà sản xuất máy.

Thiết bị chuyển đổi năng lượng

Được xem xét cho những bộ chuyển đổi điện năng có sử dụng diode công suất và yêu cầu chịu điện áp ngược cao.

Sửa chữa thiết bị điện tử công suất

Phù hợp với nhu cầu thay thế module diode hư hỏng trong thiết bị công nghiệp khi đã đối chiếu đúng sơ đồ mạch, thông số điện và kích thước lắp đặt.

Khi nào nên lựa chọn MDC100B-18?

MDC100B-18 phù hợp khi hệ thống cần module diode chỉnh lưu có VRRM 1800V và dòng thuận trung bình định mức 100A theo điều kiện datasheet.

Trước khi lựa chọn, cần kiểm tra:

• Điện áp ngược: VRRM phải đáp ứng điện áp ngược lớn nhất dự kiến, kể cả các điều kiện quá độ cần tính đến.
• Dòng điện tải: Xác định dòng trung bình, dòng RMS và dạng sóng thực tế.
• Tản nhiệt: Tính toán tổn hao và lựa chọn heatsink phù hợp.
• Sơ đồ mạch: Xác nhận cấu hình diode và thứ tự terminal của module.
• Khả năng chịu xung: Đối chiếu IFSM và I²t với dòng sự cố, dòng khởi động và thiết bị bảo vệ.
• Kích thước lắp đặt: Kiểm tra vị trí lỗ bắt vít, khoảng cách terminal và không gian thiết bị.
• Mã linh kiện: Phân biệt MDC100B-18 với MDC100B-16 và các module có dòng định mức khác.

Lưu ý khi lắp đặt và thay thế

Không nhầm thông số 1600V 160A với MDC100B-18: Datasheet SILING xác định MDC100B-18 là phiên bản 1800V 100A. Nếu module thực tế được ghi 1600V 160A, cần kiểm tra lại mã sản phẩm và nhà sản xuất.

Bắt buộc đánh giá tản nhiệt: Module công suất phát nhiệt khi dẫn điện. Cần lựa chọn heatsink và vật liệu tiếp xúc nhiệt phù hợp với tổn hao thực tế.

Siết terminal đúng lực: Datasheet nêu mô-men siết 5N·m cho vị trí lắp heatsink và terminal công suất. Cần kiểm tra hướng dẫn lắp đặt của đúng phiên bản trước khi thao tác.

Không thay diode bằng thyristor tùy ý: Diode và thyristor có nguyên lý điều khiển khác nhau. Việc thay thế phải dựa trên sơ đồ mạch thực tế.

Kiểm tra khả năng chịu điện áp: Không lựa chọn linh kiện có VRRM thấp hơn yêu cầu thiết kế chỉ vì kích thước hoặc dòng điện tương đương.

Đánh giá phối hợp bảo vệ: Cầu chì bán dẫn và các thiết bị bảo vệ cần được lựa chọn dựa trên dòng sự cố, I²t và đặc tính mạch.

Tuân thủ an toàn điện: Phải ngắt nguồn, xả tụ DC bus và xác nhận điện áp an toàn trước khi tháo hoặc lắp module trong biến tần và thiết bị công suất.

Câu hỏi thường gặp

1. MDC100B-18 là module diode hay IGBT?

MDC100B-18 thuộc nhóm module diode chỉnh lưu công suất, không phải IGBT. Chức năng chính là dẫn dòng theo chiều thuận và chặn điện áp ngược trong giới hạn định mức.

2. MDC100B-18 có điện áp và dòng điện bao nhiêu?

Theo datasheet SILING, module có VRRM 1800V và dòng thuận trung bình IF(AV) 100A tại Tc = 100°C theo điều kiện thử nghiệm quy định.

3. MDC100B-18 có phải loại 1600V 160A không?

Không trùng với thông số datasheet đã kiểm tra. Phiên bản MDC100B-18 được công bố là 1800V 100A. Cần kiểm tra lại tem nếu linh kiện thực tế được ghi 1600V 160A.

4. MDC100B-18 có cần lắp heatsink không?

Có. Module công suất cần phương án tản nhiệt phù hợp với dòng tải và tổn hao thực tế để tránh vượt giới hạn nhiệt độ bán dẫn.

5. Có thể thay MDC100B-18 bằng MDC100B-16 không?

Không nên thay trực tiếp nếu chưa đánh giá điện áp ngược của mạch. MDC100B-16 có VRRM 1600V, thấp hơn mức 1800V của MDC100B-18, nên có thể không đáp ứng yêu cầu thiết kế ban đầu.

Tư vấn và lựa chọn sản phẩm

Điện Tử LVT hỗ trợ khách hàng tìm hiểu và lựa chọn module diode chỉnh lưu MDC100B-18 1800V 100A phục vụ lắp đặt mới, sửa chữa và thay thế linh kiện trong thiết bị điện tử công suất công nghiệp.

Khi cần tư vấn hoặc đặt hàng, khách hàng nên cung cấp ảnh tem module, sơ đồ terminal, kích thước thực tế, model thiết bị đang sử dụng và yêu cầu điện áp, dòng điện. Đặc biệt, nếu linh kiện đang được ghi nhận là 1600V 160A, cần xác nhận lại mã để tránh mua sai module.
