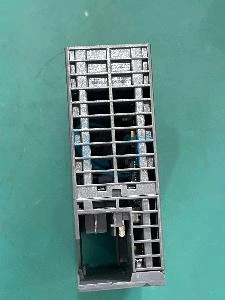

Mô đun truyền thông Siemens CP 343-2P 6GK7343-2AH11-0XA0 AS-Interface

Mô tả

Siemens 6GK7343-2AH11-0XA0 là mô đun xử lý truyền thông CP 343-2P (AS-Interface Master) thuộc hệ SIMATIC NET, được thiết kế để kết nối SIMATIC S7-300 và ET 200M với mạng AS-Interface (AS-i). Đây là phiên bản CP 343-2P có khả năng cấu hình mạng AS-i bằng nút SET hoặc thông qua STEP 7, đáp ứng AS-Interface Specification V3.0. Module cho phép PLC trao đổi dữ liệu với các AS-i slave như cảm biến, cơ cấu chấp hành và module I/O phân tán trong hệ thống automation. Thiết bị có kích thước 40 × 125 × 120 mm, cấp bảo vệ IP20 và được lắp trực tiếp trên S7 mounting rail. Sản phẩm phù hợp cho việc mở rộng, bảo trì hoặc thay thế module AS-i Master trong các hệ thống SIMATIC S7-300 và ET 200M.

Tổng quan về sản phẩm

6GK7343-2AH11-0XA0 có tên sản phẩm chính thức CP 343-2P, thuộc nhóm communications processor của Siemens. Chức năng chính của module là tạo giao tiếp giữa CPU/hệ thống S7-300 hoặc ET 200M và mạng AS-Interface.

AS-Interface là hệ thống bus được sử dụng để kết nối các thiết bị trường như sensor, actuator và I/O phân tán. Thay vì phải kéo riêng nhiều dây tín hiệu từ từng thiết bị về PLC, AS-i cho phép tập trung việc trao đổi dữ liệu thông qua mạng AS-Interface tương thích.

Điểm khác biệt quan trọng của CP 343-2P so với phiên bản CP 343-2 cơ bản là khả năng cấu hình mở rộng. Siemens cho phép cấu hình mạng AS-i của CP 343-2P bằng SET key hoặc STEP 7, trong khi phiên bản CP 343-2 cơ bản chủ yếu cấu hình bằng SET key.

Thông số kỹ thuật

Siemens xác nhận 6GK7343-2AH11-0XA0 là CP 343-2P dùng kết nối S7-300 và ET 200M với AS-Interface, hỗ trợ AS-i Specification V3.0 và có thể cấu hình bằng STEP 7. Front connector 20 chân không được cung cấp kèm theo module trong cấu hình tiêu chuẩn.

Đặc điểm nổi bật và lợi ích

• AS-Interface Master: cung cấp giao tiếp giữa SIMATIC S7-300/ET 200M và các thiết bị AS-i trên hệ thống máy.
• Hỗ trợ tối đa 62 AS-i slave: phù hợp xây dựng mạng sensor và actuator phân tán với số lượng thiết bị tương đối lớn.
• Tối đa 496 input và 496 output: đáp ứng các hệ thống cần thu thập và điều khiển nhiều tín hiệu trường thông qua AS-i.
• AS-Interface V3.0: module đáp ứng specification V3.0 được Siemens công bố.
• Cấu hình bằng STEP 7: thuận tiện tích hợp việc cấu hình CP 343-2P vào môi trường engineering của hệ SIMATIC S7-300.
• Hỗ trợ SET key: cho phép thực hiện các thao tác cấu hình AS-i trực tiếp theo hướng dẫn của Siemens.
• Kích thước rộng chỉ 40 mm: tiết kiệm không gian trên rack S7-300.
• LED chẩn đoán: hỗ trợ kỹ thuật viên theo dõi trạng thái module và mạng AS-i trong quá trình vận hành, commissioning hoặc troubleshooting.

Nguyên lý hoạt động

CP 343-2P đóng vai trò AS-i Master giữa PLC và các AS-i slave. PLC trao đổi dữ liệu với CP thông qua hệ thống S7, trong khi CP thực hiện truyền thông với các thiết bị trường trên mạng AS-Interface.

Các trạng thái từ sensor hoặc input module trên mạng AS-i được CP thu nhận và chuyển đến hệ thống điều khiển. Theo chiều ngược lại, dữ liệu output từ PLC được CP truyền đến actuator hoặc output module AS-i tương ứng.

CP 343-2P quản lý chu kỳ trao đổi dữ liệu trên AS-i bus và cung cấp các chức năng chẩn đoán cần thiết. Với 62 AS-i slave, thời gian chu kỳ bus được công bố ở mức 10 ms.

Ứng dụng

Siemens 6GK7343-2AH11-0XA0 được sử dụng trong các hệ thống như:

• PLC SIMATIC S7-300 sử dụng mạng AS-Interface.
• ET 200M kết nối với thiết bị AS-i.
• Dây chuyền sản xuất tự động.
• Hệ thống băng tải và material handling.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Hệ thống sensor phân tán.
• Điều khiển actuator và thiết bị trường AS-i.
• Hệ thống automation cần giảm số lượng dây tín hiệu point-to-point.
• Thay thế CP 343-2P 6GK7343-2AH11-0XA0 trên hệ thống đang vận hành.

Khi nào nên lựa chọn 6GK7343-2AH11-0XA0?

Model này phù hợp khi hệ thống SIMATIC S7-300 hoặc ET 200M cần giao tiếp với mạng AS-Interface và yêu cầu phiên bản CP 343-2P có khả năng cấu hình thông qua STEP 7.

Đây cũng là lựa chọn phù hợp khi bảo trì hệ thống đang sử dụng đúng part number 6GK7343-2AH11-0XA0. Khi thay thế module cũ, nên kiểm tra project STEP 7, cấu hình AS-i slave, firmware và cấu trúc phần cứng hiện tại trước khi tháo module.

Không nên nhầm model này với 6GK7343-2AH01-0XA0 CP 343-2. Hai module đều kết nối S7-300/ET 200M với AS-Interface nhưng CP 343-2P là phiên bản có khả năng cấu hình mở rộng bằng STEP 7.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• Xác nhận chính xác part number 6GK7343-2AH11-0XA0 trước khi thay thế.
• Kiểm tra hệ thống PLC đang sử dụng S7-300 hoặc ET 200M và cấu hình AS-i tương ứng.
• Sao lưu project STEP 7 và thông số hệ thống trước khi thay module trên máy đang vận hành.
• Module tiêu chuẩn không kèm front connector.
• Siemens sử dụng front connector 20 chân cho kết nối của module; cần kiểm tra phụ kiện hiện có khi thay mới.
• Lắp module đúng trên S7 mounting rail và tuân thủ hướng dẫn nối dây AS-Interface.
• Kiểm tra LED chẩn đoán sau khi cấp nguồn và commissioning.
• Không nhầm AS-Interface với PROFIBUS, PROFINET hoặc Ethernet; CP 343-2P này được thiết kế cho AS-i.

Câu hỏi thường gặp

6GK7343-2AH11-0XA0 là module gì?
Đây là Siemens SIMATIC NET CP 343-2P AS-Interface Master, dùng để kết nối SIMATIC S7-300 và ET 200M với mạng AS-i.

6GK7343-2AH11-0XA0 hỗ trợ bao nhiêu AS-i slave?
CP 343-2P hỗ trợ tối đa 62 AS-i slave theo cấu hình được Siemens công bố.

CP 343-2P có cấu hình bằng STEP 7 được không?
Có. Siemens xác nhận mạng AS-i của CP 343-2P có thể được cấu hình bằng SET key hoặc thông qua STEP 7.

6GK7343-2AH11-0XA0 có phải module PROFINET không?
Không. Đây là AS-Interface Master, không phải PROFINET communication processor.

Module có kèm front connector không?
Không. Siemens công bố CP 343-2P 6GK7343-2AH11-0XA0 được cung cấp không kèm front connector. Front connector 20 chân cần được chuẩn bị riêng khi cần.

Tư vấn và lựa chọn sản phẩm

Khi cần tìm Siemens 6GK7343-2AH11-0XA0 CP 343-2P hoặc module thay thế cho hệ thống S7-300/ET 200M, khách hàng nên cung cấp ảnh nameplate, model CPU, cấu hình rack và thông tin mạng AS-i cho Điện Tử LVT để đối chiếu chính xác trước khi lựa chọn.
