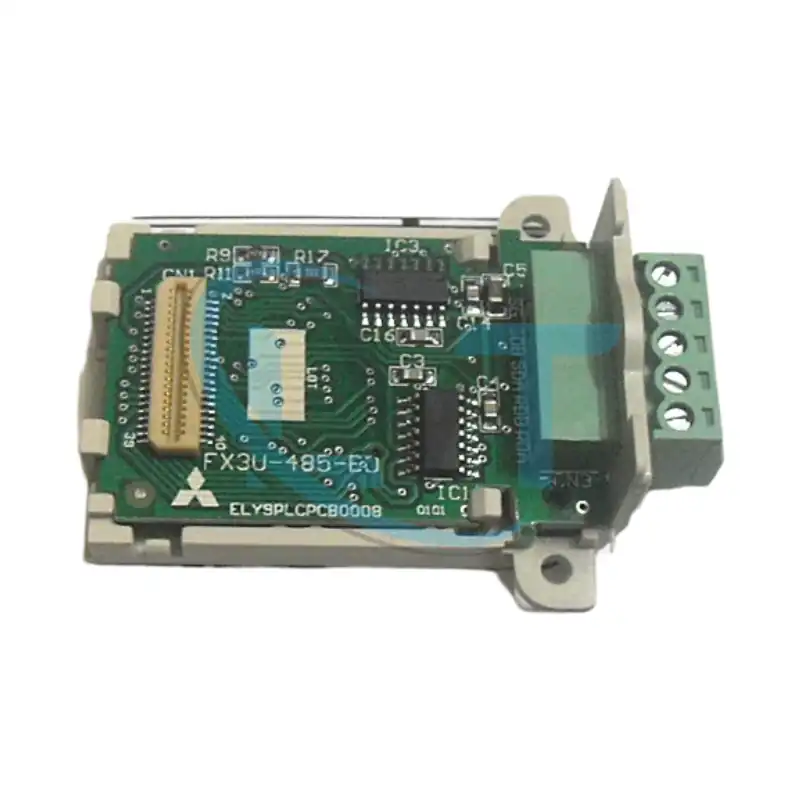

Mô đun FX3U-485-BD

Mô tả

1. Mô Đun FX3U-485-BD – Giải Pháp Truyền Thông RS485 Từ Mitsubishi

Mô đun FX3U-485-BD là một module mở rộng truyền thông RS485 thuộc dòng FX3U của Mitsubishi Electric, được thiết kế để bổ sung cổng giao tiếp RS485 cho PLC Mitsubishi FX3U series. Với khả năng kết nối linh hoạt, mô đun này cho phép PLC giao tiếp với các thiết bị ngoại vi như HMI, biến tần, hoặc các PLC khác, hỗ trợ nhiều giao thức truyền thông như N:N Network, Parallel Link, và Computer Link, phù hợp cho các ứng dụng tự động hóa công nghiệp.

Mô Đun FX3U-485-BD Là Gì?

FX3U-485-BD là module giao diện truyền thông RS485:

• FX3U: Dòng PLC FX3U của Mitsubishi.
• 485: Chuẩn giao tiếp RS485.
• BD: Board (bảng mở rộng), gắn trực tiếp vào bên hông PLC.

Module này được lắp trực tiếp vào PLC FX3U, tạo ra một cổng RS485 để truyền dữ liệu với các thiết bị khác trong hệ thống, với khoảng cách tối đa lên đến 50m (theo cấu hình tiêu chuẩn).

Thông Số Kỹ Thuật

• Model: FX3U-485-BD.
• Chuẩn giao tiếp: RS485.
• Khoảng cách truyền: Tối đa 50m (tùy thuộc cáp và tốc độ baud).
• Tốc độ truyền: 300 – 19.200 bps (có thể điều chỉnh).
• Giao thức hỗ trợ:
  • Non-protocol communication (truyền thông tự do).
  • Computer Link (giao thức Format 1 & 4).
  • Parallel Link (liên kết song song giữa 2 PLC).
  • N:N Network (mạng tối đa 8 PLC FX).
  • Inverter Communication (giao tiếp với biến tần Mitsubishi FREQROL).
• Nguồn cấp: Lấy trực tiếp từ PLC FX3U (24VDC).
• Kết nối: Đầu nối terminal kiểu châu Âu (European terminal block).
• Nhiệt độ hoạt động: 0°C đến 55°C.
• Kích thước: Nhỏ gọn, tích hợp bên hông PLC FX3U.

Ưu Điểm Nổi Bật

1. Tích Hợp Dễ Dàng

Module gắn trực tiếp vào PLC FX3U mà không cần nguồn cấp riêng, giảm thiểu không gian lắp đặt và chi phí.

2. Hỗ Trợ Đa Giao Thức

FX3U-485-BD cho phép truyền thông linh hoạt với nhiều thiết bị như HMI, biến tần, hoặc PLC khác, đáp ứng nhu cầu đa dạng trong công nghiệp.

3. Độ Tin Cậy Cao

Chuẩn RS485 cung cấp khả năng truyền dữ liệu ổn định, chống nhiễu tốt, phù hợp cho môi trường sản xuất khắc nghiệt.

Hướng Dẫn Sử Dụng

1. Lắp đặt:
   • Tắt nguồn PLC FX3U trước khi lắp.
   • Gắn module vào khe mở rộng bên hông PLC, đảm bảo khớp chắc chắn.
2. Kết nối:
   • Đấu dây RS485 (A, B, GND) từ terminal của FX3U-485-BD đến thiết bị ngoại vi (HMI, biến tần, v.v.).
   • Kiểm tra cực tính và kết nối đúng theo sơ đồ của thiết bị đích.
3. Cấu hình:
   • Sử dụng phần mềm GX Works2/GX Developer để cài đặt thông số truyền thông (baud rate, parity, stop bit).
   • Lập trình PLC để khai báo giao thức (ví dụ: N:N Network, Inverter Communication).
4. Kiểm tra:
   • Bật nguồn, kiểm tra đèn LED trạng thái trên module (nếu có).
   • Dùng thiết bị đo hoặc phần mềm để xác nhận dữ liệu truyền/nhận chính xác.

Lưu ý:

• Không vượt quá khoảng cách truyền 50m trừ khi dùng bộ lặp tín hiệu (repeater).
• Đảm bảo sử dụng cáp xoắn đôi có trở kháng phù hợp (120Ω) để giảm nhiễu.
• Tránh môi trường nhiệt độ vượt quá 55°C hoặc độ ẩm cao.

Đối Tượng Phù Hợp

• Nhà máy sản xuất cần mở rộng giao tiếp giữa PLC FX3U với HMI, biến tần, hoặc các thiết bị ngoại vi.
• Ứng dụng tự động hóa yêu cầu truyền thông RS485 đơn giản, hiệu quả chi phí.

Thông Tin Liên Hệ Công Ty

• Website: Dientulvt.com
• Hotline: 0981 517 737
• Email: lienhe@dientulvt.com

Kết Luận

Mô đun FX3U-485-BD từ Mitsubishi là giải pháp truyền thông RS485 nhỏ gọn, linh hoạt, và đáng tin cậy, giúp mở rộng khả năng kết nối của PLC FX3U trong các hệ thống tự động hóa. Để biết thêm chi tiết hoặc đặt hàng, hãy liên hệ qua Dientulvt.com, hotline 0981 517 737, hoặc email lienhe@dientulvt.com!
