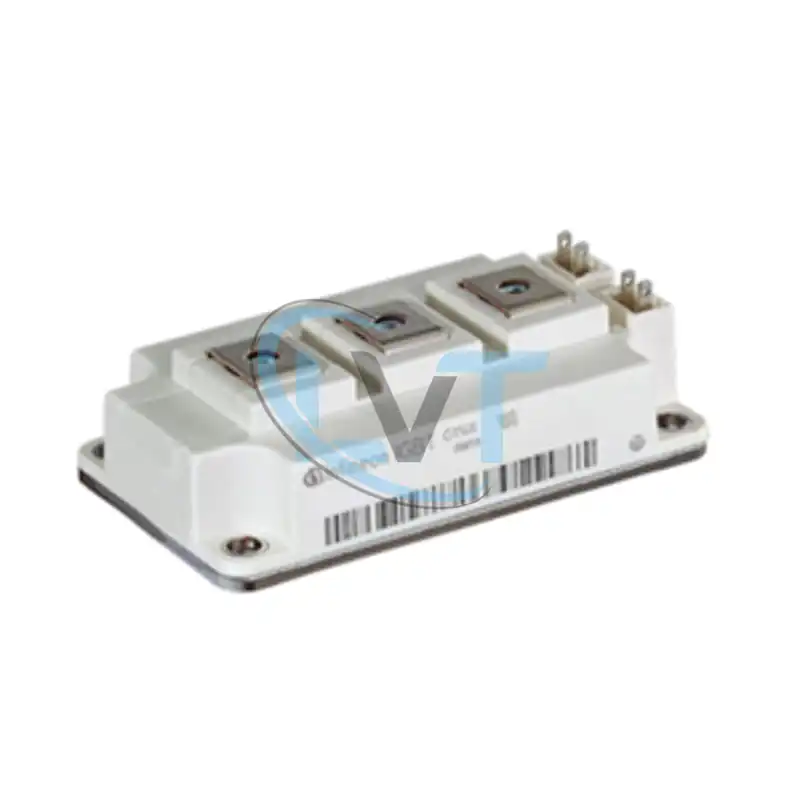

Mô-đun FF400R12KT3 (IGBT Infineon)
FF400R12KT3 là mô-đun IGBT công suất cao do Infineon sản xuất, thuộc dòng bán dẫn chuyên dụng cho điều khiển công nghiệp và các ứng dụng cần chuyển đổi điện năng lớn như biến tần, nghịch lưu, máy hàn công suất hay hệ thống truyền động động cơ.
Đặc điểm kỹ thuật chính
- Cấu hình: Half-bridge, Common Emitter (cầu nửa)
- Điện áp hoạt động tối đa: 1,200V DC
- Dòng làm việc tối đa: 400A
- Công nghệ: TRENCHSTOP™ IGBT3 và diode Emitter Controlled tích hợp
- Kích thước: 106.4 x 61.4mm, housing 62mm
- Kiểu chân: Module 62mm tiêu chuẩn công nghiệp
- Ứng dụng: Cho biến tần điều tốc động cơ, máy hàn công suất lớn, hệ thống điều khiển công suất 3 pha, mạch công suất tái sinh hoặc field-oriented control (FOC).
- Đặc tính chuyển mạch nhanh, tổn hao thấp và độ tin cậy rất cao
- Nhiệt độ vận hành: Lên tới 125°C (tối đa 150°C)
- Tiêu chuẩn an toàn: UL/CSA với mã UL1557 E83336
- RoHS compliant, thân thiện môi trường
Ưu điểm và ứng dụng
- Cực kỳ thích hợp cho các bộ biến tần truyền động công suất lớn hoặc tải động cơ đòi hỏi hiệu suất chuyển mạch và mức bảo vệ cao.
- Dễ dàng ghép song song hoặc cascaded (bổ sung thêm mô-đun) cho các dải tải lớn hơn, nhờ thiết kế tiêu chuẩn 62mm.
- Độ ổn định nhiệt và điện cao, bền bỉ, tuổi thọ lâu dài kể cả làm việc với mật độ dòng lớn.
Lưu ý khi sử dụng
- Cần hệ thống tản nhiệt đủ lớn và kiểm soát nhiệt độ kỹ.
- Lắp đặt đúng thông số điện áp/dòng cho từng ứng dụng công suất.
- Kiểm tra thông số đầu vào và cầu nối đồng bộ với thiết bị điều khiển (Driver IGBT).
FF400R12KT3 là lựa chọn tối ưu cho các giải pháp nguồn công suất công nghiệp cần hiệu năng, độ bền cao và dễ tích hợp trong mạch công nghiệp hiện đại.
