Mô-đun đầu vào 1794-IE8
Liên hệ
Mô tả

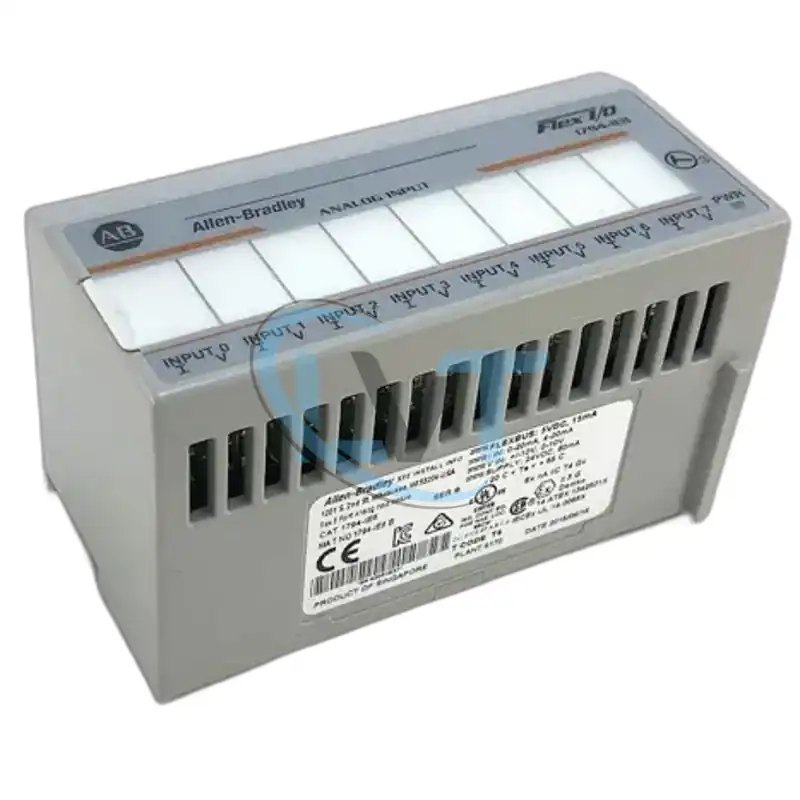

Mô-đun Đầu Vào 1794-IE8 Allen-Bradley
Giới thiệu ngắn
Mô-đun đầu vào 1794-IE8 là mô-đun đầu vào tương tự thuộc dòng FLEX I/O của Allen-Bradley, được thiết kế để thu thập tín hiệu analog từ các cảm biến và thiết bị công nghiệp. Sản phẩm hỗ trợ 8 kênh đầu vào một đầu, phù hợp cho các hệ thống tự động hóa yêu cầu độ chính xác cao và tích hợp linh hoạt.
Thông số kỹ thuật cơ bản
| Thuộc tính | Giá trị/Đặc điểm |
|---|---|
| Model | 1794-IE8 |
| Thương hiệu | Allen-Bradley (Rockwell Automation) |
| Số kênh đầu vào | 8 kênh một đầu (single-ended) |
| Dải tín hiệu đầu vào | 0-20mA, 4-20mA, ±10VDC, 0-10VDC |
| Độ phân giải | 12 bit |
| Độ chính xác | 0.20% toàn dải |
| Điện áp cách ly | 120V AC/DC |
| Nguồn cấp | 24V DC (qua backplane) |
| Dòng tiêu thụ | 60mA tại 24V DC |
| Nhiệt độ hoạt động | -20°C đến +55°C |
| Kích thước | 46 x 94 x 53 mm (HxWxD) |
| Cấp bảo vệ | IP20 |
Đặc điểm nổi bật
- Hỗ trợ đa dạng tín hiệu analog bao gồm dòng điện và điện áp, dễ dàng tích hợp với nhiều loại cảm biến.
- Độ phân giải 12 bit đảm bảo đo lường chính xác và ổn định trong môi trường công nghiệp.
- Thiết kế FLEX I/O cho phép lắp đặt linh hoạt trên các adapter và kết nối với PLC qua mạng.
- Chịu nhiễu tốt với cách ly kênh, giảm lỗi tín hiệu từ nhiễu điện từ.
- Dễ dàng cấu hình qua phần mềm, hỗ trợ chẩn đoán và bảo trì nhanh chóng.
Ứng dụng tiêu biểu
- Hệ thống giám sát và điều khiển tự động hóa trong nhà máy sản xuất.
- Thu thập dữ liệu từ cảm biến áp suất, nhiệt độ, lưu lượng trong ngành dầu khí và hóa chất.
- Tích hợp vào PLC cho dây chuyền lắp ráp, máy đóng gói và robot công nghiệp.
- Ứng dụng trong hệ thống SCADA để theo dõi thông số analog thời gian thực.
Lưu ý khi sử dụng
- Đảm bảo nguồn cấp ổn định 24V DC và kết nối đúng kênh để tránh nhiễu tín hiệu.
- Cấu hình dải tín hiệu phù hợp với cảm biến trước khi lắp đặt.
- Lắp đặt trong môi trường khô ráo, tránh tiếp xúc trực tiếp với nước hoặc bụi.
- Kiểm tra định kỳ cách ly và độ chính xác để duy trì hiệu suất.
1794-IE8 là giải pháp đáng tin cậy cho việc thu thập dữ liệu analog chính xác trong các hệ thống tự động hóa công nghiệp hiện đại.
