IC TPD4135K

Mô tả

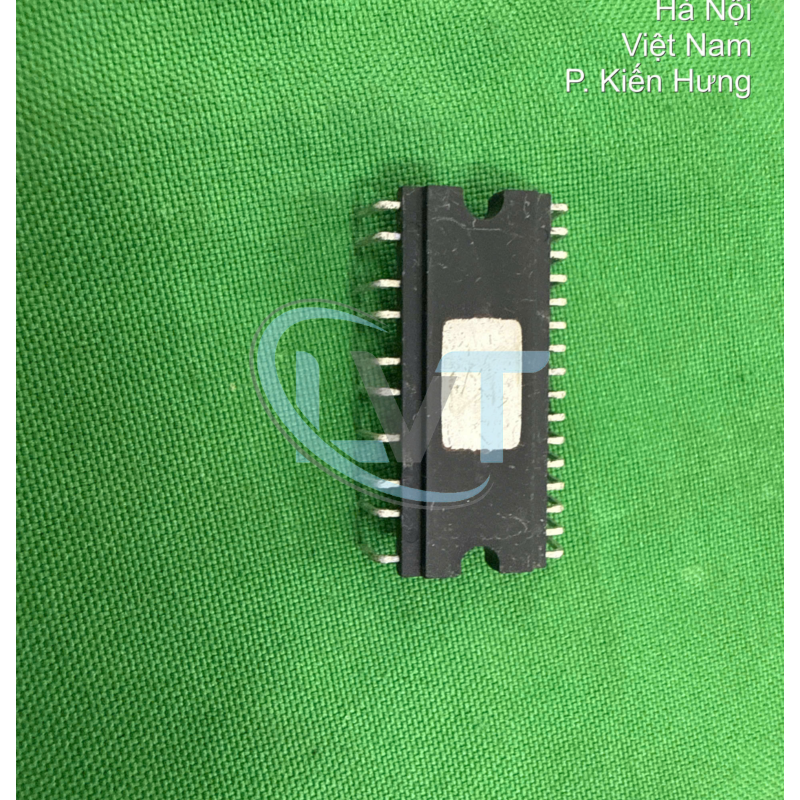

IC TPD4135K

Mô tả sản phẩm:

IC TPD4135K là Intelligent Power Device (IPD) cao áp monolithic silicon power IC của Toshiba, được chế tạo bằng công nghệ SOI cao áp, chuyên dùng làm driver PWM điều khiển động cơ không chổi than DC brushless (BLDC) với phương pháp điều khiển điện áp cao. Sản phẩm hỗ trợ điện áp nguồn VBB tối đa 600V (vận hành điển hình 50V – 450V), điện áp VCC khoảng 15V – 18V, dòng đầu ra tối đa 3A, tích hợp driver 3 pha full-bridge sử dụng IGBT kèm FRD (Free Wheeling Diode), cùng các mạch bảo vệ over-current, under-voltage lockout và thermal shutdown.

Cấu tạo tích hợp cao với level shift high-side/low-side driver, dead time tối thiểu 1.4μs phù hợp cho cả drive sóng vuông 120° và sóng sine 180°, giúp giảm đáng kể số lượng linh kiện ngoại vi, tăng độ tin cậy và tuổi thọ trong môi trường công nghiệp.

Với ưu điểm chịu áp cao, dòng tải lớn, hiệu suất tốt, bảo vệ toàn diện và kích thước gói gọn (DIP26), IC TPD4135K mang lại giải pháp tối ưu cho các hệ thống yêu cầu công suất trung bình và độ bền cao.

Sản phẩm được ứng dụng rộng rãi trong driver động cơ quạt, máy bơm nước, máy giặt, điều hòa không khí, thiết bị gia dụng và các hệ thống tự động hóa công nghiệp sử dụng động cơ BLDC.
