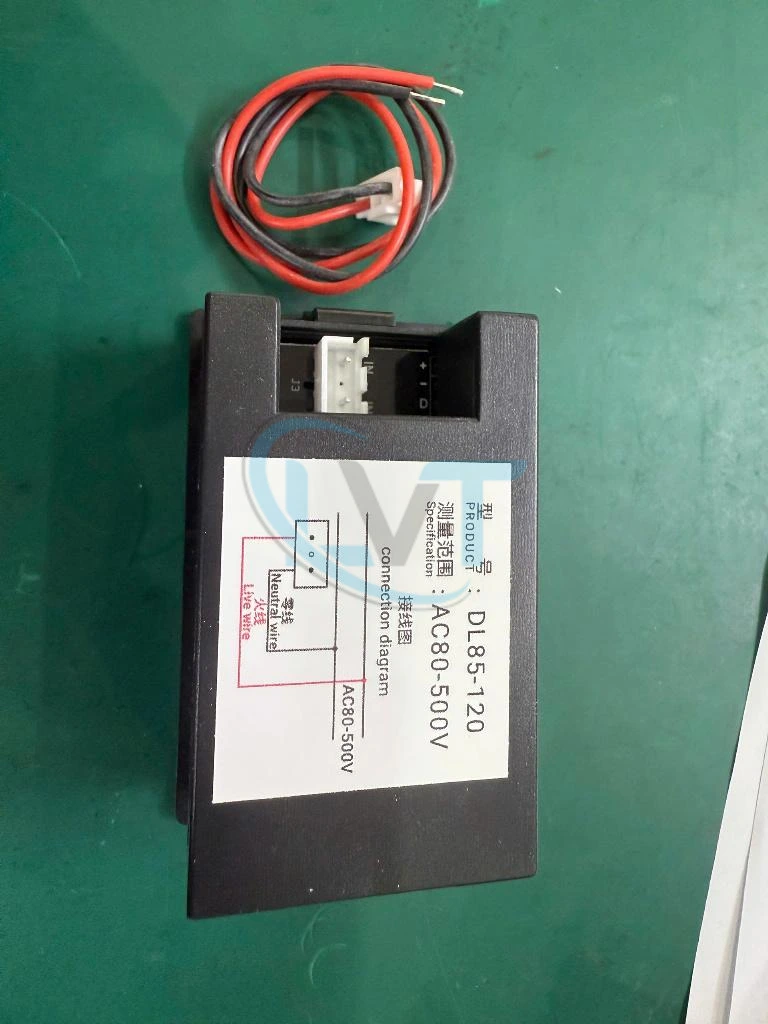

Đồng hồ vôn kế DL85-120 AC80-500V – Vôn kế kỹ thuật số LCD gắn tủ điện

Mô tả

DL85-120 AC80-500V là đồng hồ vôn kế kỹ thuật số dạng panel, chuyên dùng để đo và hiển thị điện áp xoay chiều từ 80 đến 500V AC trong tủ điện, bảng điều khiển và hệ thống phân phối điện. Thiết bị sử dụng màn hình LCD 3 chữ số có đèn nền, chiều cao chữ số khoảng 19 mm giúp người vận hành dễ quan sát giá trị điện áp. DL85-120 sử dụng kiểu kết nối 2 dây và có thể lấy nguồn trực tiếp từ điện áp AC đang đo trong phạm vi cho phép. Thiết kế dạng hộp kín với kích thước mặt khoảng 70 x 41 mm phù hợp để lắp cố định trên panel, tủ điều khiển và các thiết bị điện công nghiệp.

Tổng quan về sản phẩm

DL85-120 thuộc nhóm digital panel voltmeter dùng để giám sát điện áp AC. Thiết bị đo trực tiếp điện áp trong khoảng 80–500 VAC và hiển thị kết quả trên màn hình LCD.

Với kiểu kết nối 2 dây và khả năng tự lấy nguồn từ mạch đo, DL85-120 có cấu trúc đấu nối đơn giản, phù hợp cho các vị trí cần hiển thị nhanh điện áp nguồn mà không yêu cầu hệ thống đồng hồ đo đa chức năng phức tạp.

Màn hình LCD có đèn nền giúp tăng khả năng quan sát trong tủ điện hoặc môi trường có ánh sáng hạn chế. Thiết bị được thiết kế để lắp trực tiếp lên mặt panel thông qua cửa khoét chữ nhật.

Thông số kỹ thuật

Đặc điểm nổi bật và lợi ích

• Dải đo AC 80–500V: phù hợp để theo dõi nhiều hệ thống điện AC trong phạm vi điện áp của thiết bị.
• Hiển thị kỹ thuật số: đọc trực tiếp giá trị điện áp thay vì phải ước lượng theo kim và thang chia như đồng hồ analog.
• Màn hình LCD 3 số: hiển thị rõ giá trị điện áp đang đo.
• Có đèn nền: hỗ trợ quan sát trong tủ điện hoặc khu vực thiếu sáng.
• Kết nối 2 dây: đơn giản hóa quá trình đấu nối và không cần một nguồn DC riêng cho đồng hồ.
• Thiết kế gắn panel: phù hợp tích hợp trực tiếp vào mặt tủ điện, bảng điều khiển hoặc thiết bị máy.
• Kích thước nhỏ gọn: mặt đồng hồ khoảng 70 x 41 mm, không chiếm nhiều không gian trên panel.

Nguyên lý hoạt động

DL85-120 được đấu vào hai điểm của mạch điện AC cần giám sát. Thiết bị sử dụng điện áp trong phạm vi 80–500 VAC để thực hiện quá trình đo đồng thời cung cấp năng lượng cho mạch hiển thị.

Mạch điện tử bên trong xử lý tín hiệu điện áp và chuyển đổi thành giá trị số để hiển thị trên LCD. Người vận hành có thể quan sát trực tiếp điện áp hiện tại của nguồn hoặc đường điện đang được giám sát.

Do giới hạn đo bắt đầu từ khoảng 80 VAC, DL85-120 không phù hợp để đo chính xác các nguồn điện áp AC thấp hơn phạm vi này.

Ứng dụng

Đồng hồ DL85-120 có thể được sử dụng trong:

• Tủ điện công nghiệp.
• Tủ phân phối điện.
• Bảng điều khiển máy móc.
• Hệ thống điện nhà xưởng.
• Máy sản xuất và dây chuyền tự động.
• Tủ điều khiển motor.
• Hệ thống cần giám sát điện áp AC trực tiếp.
• Bảng điện thử nghiệm và bảo trì.
• Thiết bị điện cần bổ sung màn hình hiển thị điện áp.

Khi nào nên lựa chọn DL85-120?

DL85-120 phù hợp khi cần một vôn kế kỹ thuật số gắn panel để giám sát trực tiếp nguồn điện trong phạm vi 80–500 VAC, đồng thời muốn sử dụng thiết bị 2 dây đơn giản, không cần cấp thêm nguồn DC riêng.

Nếu cần đo điện áp dưới 80 VAC, điện áp DC, đồng thời đo dòng điện hoặc cần các chức năng như cảnh báo, RS485 và truyền dữ liệu về PLC, cần lựa chọn loại panel meter có chức năng tương ứng thay vì DL85-120.

Lưu ý khi lựa chọn, lắp đặt hoặc thay thế

• DL85-120 dùng để đo điện áp AC, không sử dụng để đo điện áp DC.
• Dải đo của model này là 80–500 VAC; không cấp điện áp vượt quá phạm vi cho phép.
• Kiểm tra kích thước khoét panel khoảng 67 x 37 mm trước khi thay đồng hồ trên tủ điện hiện hữu.
• Cần ngắt nguồn và thực hiện đầy đủ biện pháp an toàn điện trước khi đấu nối hoặc tháo thiết bị.
• Không chạm trực tiếp vào terminal khi hệ thống đang có điện áp.
• Khi lắp vào hệ thống 220V hoặc 380V, cần bảo đảm cách điện, khoảng cách an toàn và thiết bị bảo vệ phù hợp.
• Không nhầm DL85-120 với các model DL85 khác có dải đo, kiểu hiển thị hoặc chức năng khác nhau.

Câu hỏi thường gặp

DL85-120 đo điện áp bao nhiêu?

Model này được thiết kế để đo điện áp xoay chiều từ 80 đến 500 VAC.

DL85-120 có đo được điện 220V không?

Có. Điện áp 220 VAC nằm trong phạm vi đo 80–500 VAC của thiết bị.

DL85-120 có dùng để kiểm tra điện áp 380V không?

Có thể đo điện áp AC 380V vì giá trị này nằm trong phạm vi 80–500 VAC. Việc đấu nối phải được thực hiện đúng sơ đồ và quy định an toàn điện.

DL85-120 có cần nguồn cấp riêng không?

Thiết bị sử dụng cấu hình 2 dây và tự lấy nguồn từ điện áp AC đang đo trong phạm vi hoạt động, do đó không yêu cầu một nguồn DC riêng cho chức năng hiển thị.

Kích thước khoét tủ của DL85-120 là bao nhiêu?

Kích thước cửa khoét panel được công bố khoảng 67 x 37 mm, trong khi kích thước tổng thể của đồng hồ khoảng 70 x 41 x 32 mm.

Tư vấn và lựa chọn sản phẩm

Khi cần mua hoặc thay thế đồng hồ vôn kế DL85-120 AC80-500V, khách hàng nên cung cấp ảnh mặt đồng hồ, model và kích thước lỗ khoét trên tủ. Điện Tử LVT có thể hỗ trợ đối chiếu dải điện áp, kích thước panel và cấu hình thiết bị trước khi lựa chọn sản phẩm.
