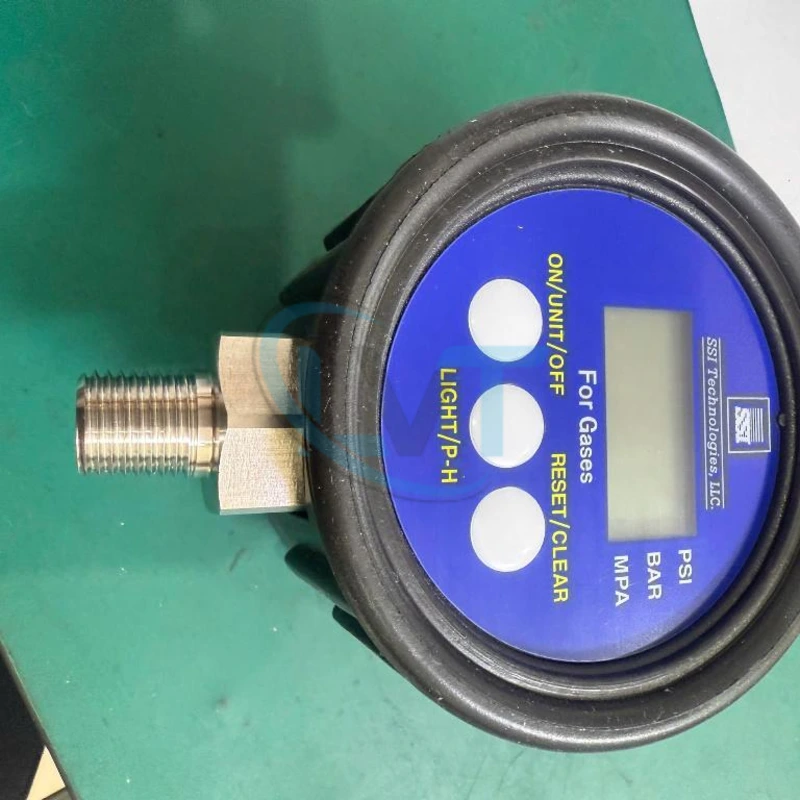

Đồng hồ đo áp suất SSI MediaGauge MGA-300-A-9V-R 300 PSI

Mô tả

Đồng hồ đo áp suất MGA-300-A-9V-R thuộc dòng MediaGauge MGA-9V của SSI Technologies / Amphenol, được thiết kế để đo và hiển thị áp suất trực tiếp bằng màn hình LCD. Model có dải đo 0–300 PSI, độ chính xác ±1.0% Full Scale, sử dụng pin 9V và cổng áp suất 1/4-18 NPT. Thiết bị hỗ trợ hiển thị nhiều đơn vị như PSI, BAR và MPa, đồng thời có chức năng Peak Hold và Zero Adjustment. Theo tài liệu của SSI Technologies, MGA-9V được thiết kế cho dry air và non-corrosive gases, phù hợp với các ứng dụng như process control và hệ thống máy nén khí. :chatgpt-content-reference{index=”0″}nn## Tổng quan về sản phẩmnnMGA-300-A-9V-R là digital pressure gauge dạng độc lập, không cần nguồn cấp ngoài liên tục nhờ sử dụng pin 9V. Thiết bị tích hợp phần tử cảm biến áp suất piezoresistive, mạch bù nhiệt và hiệu chuẩn, cổng áp suất bằng 304L stainless steel cùng màn hình LCD có đèn nền. :chatgpt-content-reference{index=”1″}nnTrong cấu trúc mã sản phẩm, MGA xác định family MediaGauge, 300 tương ứng dải áp suất 300 PSI, A là cấu hình cổng 22 mm với ren 1/4-18 NPT, 9V là nguồn pin 9V và R thể hiện sản phẩm tuân thủ RoHS. :chatgpt-content-reference{index=”2″}nnSo với đồng hồ cơ, MGA-300-A-9V-R cung cấp khả năng đọc trực tiếp bằng số và bổ sung các chức năng như lưu giá trị áp suất đỉnh và điều chỉnh zero, giúp thuận tiện khi kiểm tra hoặc theo dõi áp suất trong hệ thống khí nén và process control.nn## Thông số kỹ thuậtnn| Thông số | Giá trị |n|—|—|n| Model | MGA-300-A-9V-R |n| Brand | SSI Technologies / Amphenol |n| Series | MediaGauge MGA-9V |n| Loại thiết bị | Digital pressure gauge |n| Pressure type | Gauge pressure |n| Dải đo | 0–300 PSI |n| Áp suất danh định | 300 PSI / 2068.43 kPa |n| Độ chính xác | ±1.0% Full Scale |n| Màn hình | 4-digit LCD, backlit |n| Đơn vị hiển thị | PSI, BAR, MPa |n| Nguồn cấp | Pin 9V |n| Battery Saver Mode | Tự động tắt sau 3 phút |n| Chức năng keypad | Zero Adjustment, Peak Hold, chọn đơn vị áp suất |n| Cổng kết nối áp suất | Male 1/4-18 NPT |n| Vật liệu pressure port | 304L Stainless Steel |n| Kích thước đầu hex | 22 mm |n| Nhiệt độ hoạt động | -10°C đến +60°C |n| Nhiệt độ lưu trữ | -20°C đến +85°C |n| Vỏ | Black ABS Thermoplastic |n| Kích thước gauge | Khoảng 2.5 inch |n| Environmental rating | NEMA 4X |n| Môi chất phù hợp | Dry air và non-corrosive gases |n| RoHS | Có |nnCác thông số về dải đo, nguồn pin, độ chính xác, loại cổng, nhiệt độ và chức năng hiển thị được SSI Technologies công bố cho dòng MGA-9V và cấu hình MGA-300-A-9V-R. :chatgpt-content-reference{index=”3″}nn## Đặc điểm nổi bật và lợi íchnn- Dải đo đến 300 PSI: phù hợp với nhiều hệ thống khí nén, máy nén và process control có áp suất nằm trong phạm vi này.n- Độ chính xác ±1.0% Full Scale: cho phép theo dõi áp suất bằng số với độ chính xác xác định rõ, thuận tiện hơn cho kiểm tra và bảo trì so với việc ước lượng vị trí kim trên đồng hồ cơ. :chatgpt-content-reference{index=”4″}n- Màn hình LCD có đèn nền: hỗ trợ quan sát giá trị áp suất trực tiếp tại thiết bị, kể cả trong khu vực có điều kiện chiếu sáng hạn chế.n- Hiển thị PSI, BAR và MPa: người vận hành có thể chuyển đổi đơn vị hiển thị ngay trên đồng hồ mà không cần tự quy đổi thủ công. :chatgpt-content-reference{index=”5″}n- Peak Hold: lưu giá trị áp suất cực đại đã ghi nhận, hữu ích khi kiểm tra hiện tượng tăng áp hoặc đánh giá áp suất đỉnh trong chu trình hoạt động.n- Zero Adjustment: hỗ trợ hiệu chỉnh điểm zero trực tiếp bằng keypad trước khi tiến hành đo.n- Nguồn pin 9V độc lập: không yêu cầu kéo thêm nguồn DC từ tủ điện, thuận tiện cho lắp đặt tại vị trí chỉ cần giám sát áp suất tại chỗ.n- Battery Saver Mode: đồng hồ tự động tắt sau khoảng 3 phút để hạn chế tiêu hao pin. :chatgpt-content-reference{index=”6″}nn## Nguyên lý hoạt độngnnMGA-300-A-9V-R sử dụng piezoresistive pressure sensing element để chuyển áp suất của môi chất thành tín hiệu điện. Tín hiệu này được đưa qua mạch signal conditioning để thực hiện bù nhiệt và hiệu chuẩn trước khi chuyển thành giá trị áp suất hiển thị trên LCD. :chatgpt-content-reference{index=”7″}nnKhi áp suất từ hệ thống đi vào cổng 1/4-18 NPT, phần tử cảm biến nhận sự thay đổi áp suất và bộ xử lý bên trong tính toán giá trị tương ứng. Người dùng có thể chọn đơn vị PSI, BAR hoặc MPa, thực hiện zero adjustment và theo dõi giá trị peak bằng các phím chức năng trên mặt đồng hồ.nnModel MGA-9V không sử dụng diaphragm cách ly môi chất như một số dòng MediaGauge khác. Vì vậy SSI Technologies giới hạn ứng dụng của dòng này cho dry air và non-corrosive gases. :chatgpt-content-reference{index=”8″}nn## Ứng dụngnnTheo SSI Technologies, các ứng dụng điển hình của MGA-9V gồm process control và compressors. :chatgpt-content-reference{index=”9″}nnTrong thực tế, MGA-300-A-9V-R có thể được sử dụng tại các vị trí phù hợp như:nn- Theo dõi áp suất đầu ra máy nén khí.n- Kiểm tra áp suất đường khí nén.n- Hệ thống pneumatic sử dụng khí khô không ăn mòn.n- Process control cần hiển thị áp suất tại chỗ.n- Thiết bị thử nghiệm áp suất khí.n- Hệ thống bảo trì cần đồng hồ điện tử di động hoặc độc lập nguồn.n- Các cụm regulator hoặc manifold có cổng ren 1/4-18 NPT tương thích.nn## Khi nào nên lựa chọn MGA-300-A-9V-R?nnModel này phù hợp khi hệ thống cần một digital pressure gauge 300 PSI, hiển thị tại chỗ và không cần truyền tín hiệu analog về PLC.nnTrước khi lựa chọn cần kiểm tra:nn- Áp suất làm việc của hệ thống có nằm trong dải 0–300 PSI hay không.n- Môi chất có phải khí khô hoặc khí không ăn mòn hay không.n- Cổng lắp đặt có tương thích ren 1/4-18 NPT male hay không.n- Độ chính xác ±1.0% Full Scale có đáp ứng yêu cầu đo hay không.n- Yêu cầu chỉ hiển thị tại chỗ hay cần thêm tín hiệu 4–20 mA/PLC.n- Nhiệt độ môi trường có nằm trong phạm vi -10°C đến +60°C hay không.n- Có yêu cầu chức năng Peak Hold hoặc chuyển đổi đơn vị PSI/BAR/MPa hay không.nnNếu hệ thống cần đưa giá trị áp suất liên tục về PLC hoặc SCADA, cần lựa chọn pressure transmitter hoặc dòng gauge có output điện phù hợp thay vì mặc định sử dụng MGA-300-A-9V-R.nn## Lưu ý khi lựa chọn, lắp đặt hoặc thay thếnn- Không sử dụng MGA-300-A-9V-R cho môi chất chỉ vì áp suất phù hợp. SSI Technologies xác định dòng MGA-9V dành cho dry air và non-corrosive gases. :chatgpt-content-reference{index=”10″}n- Xác nhận đúng dải 300 PSI trước khi thay thế vì MGA-9V còn có các phiên bản 30 PSI và 100 PSI.n- Kiểm tra chính xác chuẩn ren 1/4-18 NPT; không nhầm với BSP, G1/4 hoặc các chuẩn ren khác có kích thước gần giống.n- Khi lắp hoặc tháo đồng hồ cần thao tác tại phần hex fitting theo hướng dẫn của nhà sản xuất, tránh dùng lực xoắn trực tiếp lên thân gauge.n- Độ chính xác được công bố là ±1.0% Full Scale, vì vậy cần đánh giá mức sai số cho phép của ứng dụng trước khi sử dụng cho các phép đo yêu cầu độ chính xác cao.n- MGA-300-A-9V-R là thiết bị hiển thị áp suất tại chỗ; không nên mặc định rằng model có output analog 4–20 mA chỉ vì thuộc nhóm digital pressure gauge.n- Khi thay thế thiết bị hiện hữu, nên đối chiếu đầy đủ model, pressure range, port configuration và loại môi chất trước khi lắp.nn## Câu hỏi thường gặpnn### MGA-300-A-9V-R đo được áp suất bao nhiêu?nnModel này có dải đo 0–300 PSI, tương ứng pressure range 300 PSI của dòng MGA-9V. :chatgpt-content-reference{index=”11″}nn### MGA-300-A-9V-R sử dụng nguồn gì?nnThiết bị sử dụng pin 9V và có Battery Saver Mode tự động tắt sau khoảng 3 phút. :chatgpt-content-reference{index=”12″}nn### Đồng hồ MGA-300-A-9V-R sử dụng ren gì?nnCấu hình A của model sử dụng đầu hex 22 mm và cổng áp suất 1/4-18 NPT. :chatgpt-content-reference{index=”13″}nn### MGA-300-A-9V-R có đo được nước hoặc dầu không?nnSSI Technologies xác định dòng MGA-9V dùng cho dry air và non-corrosive gases và cấu trúc này không có diaphragm cách ly môi chất. Vì vậy không nên tự áp dụng model cho nước, dầu hoặc môi chất khác nếu chưa được nhà sản xuất xác nhận tương thích. :chatgpt-content-reference{index=”14″}nn### Đồng hồ có xuất tín hiệu 4–20 mA về PLC không?nnThông số của MGA-9V xác định output là 4-digit LCD. Dòng MG-MD trong cùng họ MediaGauge mới được liệt kê với 4–20 mA current output và NPN limit switch. Vì vậy MGA-300-A-9V-R không nên được lựa chọn khi yêu cầu chính là truyền tín hiệu 4–20 mA về PLC. :chatgpt-content-reference{index=”15″}nn## Tư vấn và lựa chọn sản phẩmnnKhi cần mua hoặc thay thế SSI Technologies / Amphenol MGA-300-A-9V-R, khách hàng nên cung cấp ảnh tem đồng hồ cũ, dải áp suất, loại môi chất, chuẩn ren kết nối và yêu cầu hiển thị hoặc truyền tín hiệu. Những thông tin này giúp xác định đúng model và tránh nhầm với các phiên bản MediaGauge có dải đo hoặc chức năng output khác.nnĐiện Tử LVT hỗ trợ đối chiếu model, thông số và yêu cầu kỹ thuật để lựa chọn đồng hồ áp suất phù hợp với hệ thống đang sử dụng.nn## Thông Tin Công Tynn| Thông Tin Công Ty | CÔNG TY TNHH CÔNG NGHIỆP ĐIỆN TỬ LVT |n|———————–|——————————————|n| Địa chỉ | DG 12-13 Khu đấu giá QSD đất tái định cư Kiến Hưng, Phường Kiến Hưng, Hà Nội |n| Điện thoại | 0981 517 737 |n| Email | [email protected] |n| Giờ làm việc | Từ 8h00am – 17h00pm, Thứ 2 đến Thứ 7 |
