Dây cáp Mitsubishi MR-J3BUS-0.3M – Cáp truyền thông SSCNET III dài 0.3m cho Servo MR-J3

Mô tả

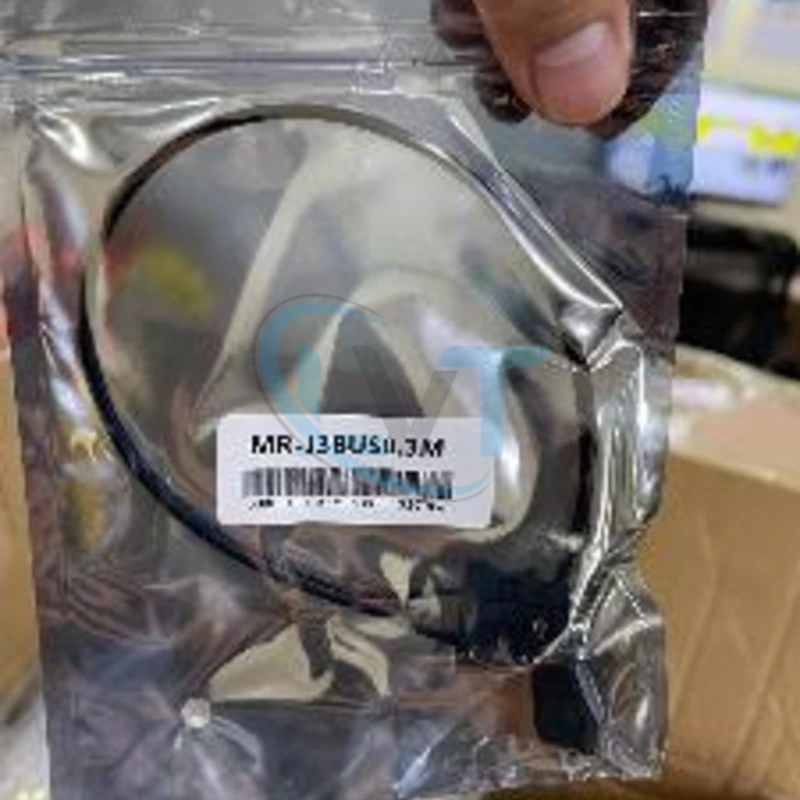

Dây cáp Mitsubishi MR-J3BUS-0.3M là phụ kiện truyền thông chuyên dụng thuộc dòng MR-J3 của Mitsubishi Electric, được sử dụng trong hệ thống điều khiển chuyển động Servo ứng dụng mạng SSCNET III. Sản phẩm có chiều dài 0.3 mét (300mm), phù hợp với các vị trí kết nối có khoảng cách ngắn trong tủ điện hoặc giữa những thiết bị được bố trí gần nhau. MR-J3BUS-0.3M là cáp truyền thông quang, có nhiệm vụ truyền dữ liệu điều khiển giữa các thiết bị tương thích trong mạng Servo, không phải dây cấp nguồn cho động cơ. Việc sử dụng đúng loại cáp giúp bảo đảm khả năng kết nối theo thiết kế của hệ thống, phục vụ điều khiển vị trí, tốc độ và đồng bộ chuyển động trong máy móc công nghiệp.

Tổng quan về dây cáp Mitsubishi MR-J3BUS-0.3M

MR-J3BUS-0.3M là cáp truyền thông quang thuộc nhóm phụ kiện kết nối Servo Mitsubishi Electric.

Sản phẩm được thiết kế cho hệ thống truyền thông SSCNET III, một giao thức mạng điều khiển chuyển động được Mitsubishi sử dụng trong các hệ thống Servo tương thích.

Trong hệ thống điều khiển chuyển động, bộ điều khiển và Servo Amplifier cần trao đổi dữ liệu liên tục để thực hiện các lệnh vận hành.

Cáp MR-J3BUS-0.3M tạo đường truyền dữ liệu giữa các thiết bị tương thích, hỗ trợ xây dựng mạng điều khiển chuyển động theo cấu trúc do nhà sản xuất quy định.

Ý nghĩa mã sản phẩm

• MR-J3: Nhóm phụ kiện liên quan đến hệ thống Servo Mitsubishi MR-J3.
• BUS: Ký hiệu cáp truyền thông dùng trong mạng điều khiển Servo tương thích.
• 0.3M: Chiều dài cáp 0.3 mét, tương đương 300mm.

Điểm cần lưu ý là không phải mọi Servo Mitsubishi MR-J3 đều sử dụng cùng phương thức truyền thông. Cần xác nhận bộ khuếch đại Servo và bộ điều khiển hỗ trợ SSCNET III trước khi lựa chọn cáp.

Thông số kỹ thuật

Lưu ý: MR-J3BUS-0.3M là cáp truyền thông chuyên dụng, không phải cáp Ethernet RJ45, cáp USB, cáp encoder hoặc cáp động lực Servo. Cần kiểm tra khả năng tương thích của thiết bị và điều kiện lắp đặt trước khi sử dụng.

Đặc điểm nổi bật và lợi ích

1. Sử dụng công nghệ truyền thông quang

Dây cáp Mitsubishi MR-J3BUS-0.3M sử dụng môi trường truyền tín hiệu quang để trao đổi dữ liệu giữa các thiết bị trong mạng SSCNET III.

Khác với đường truyền tín hiệu điện thông thường, cáp quang truyền dữ liệu bằng tín hiệu ánh sáng.

Đặc điểm này giúp đường truyền có khả năng chống ảnh hưởng của nhiễu điện từ trên môi trường truyền quang, phù hợp với hệ thống điều khiển chuyển động công nghiệp.

2. Chiều dài 0.3 mét gọn gàng

Với chiều dài 300mm, MR-J3BUS-0.3M phù hợp với những vị trí kết nối có khoảng cách ngắn.

Cáp ngắn giúp hạn chế phần dây dư khi các Servo Amplifier hoặc thiết bị điều khiển được bố trí gần nhau.

Tuy nhiên, cần tính toán đường đi dây thực tế để tránh kéo căng hoặc uốn cáp vượt quá giới hạn cho phép.

3. Thiết kế chuyên dụng cho SSCNET III

Sản phẩm được thiết kế phục vụ mạng truyền thông Servo SSCNET III của Mitsubishi.

Việc sử dụng đúng phụ kiện truyền thông giúp bảo đảm sự tương thích về đầu nối và môi trường truyền tín hiệu theo yêu cầu của hệ thống.

Không nên thay thế bằng dây cáp quang thông dụng nếu chưa xác nhận đầy đủ đặc tính kỹ thuật và khả năng tương thích.

4. Hỗ trợ điều khiển chuyển động chính xác

Trong hệ thống Servo, dữ liệu điều khiển cần được truyền giữa bộ điều khiển chuyển động và các bộ khuếch đại Servo.

Cáp MR-J3BUS-0.3M đóng vai trò đường truyền dữ liệu trong mạng tương thích, hỗ trợ hệ thống thực hiện các chức năng điều khiển vị trí, tốc độ và đồng bộ chuyển động.

Độ chính xác vận hành tổng thể còn phụ thuộc vào bộ điều khiển, Servo Amplifier, động cơ, cơ cấu truyền động và cấu hình hệ thống.

5. Phù hợp với hệ thống nhiều trục Servo

Trong các máy sử dụng nhiều trục chuyển động, mạng SSCNET III có thể kết nối những thiết bị tương thích theo cấu trúc quy định.

MR-J3BUS-0.3M có thể được sử dụng tại các đoạn kết nối ngắn giữa những thiết bị được bố trí gần nhau.

6. Thuận tiện cho bảo trì và thay thế

Mã MR-J3BUS-0.3M giúp kỹ thuật viên nhận diện đúng loại cáp cần sử dụng khi sửa chữa hệ thống Servo Mitsubishi.

Khi thay thế, cần đối chiếu model, chiều dài, chuẩn truyền thông và đầu nối để tránh nhầm lẫn với các dòng cáp khác.

Nguyên lý hoạt động của cáp truyền thông MR-J3BUS-0.3M

MR-J3BUS-0.3M hoạt động như một đường truyền quang thụ động giữa các thiết bị hỗ trợ SSCNET III.

Bước 1: Bộ điều khiển tạo dữ liệu truyền thông

Bộ điều khiển chuyển động tạo và gửi dữ liệu theo giao thức SSCNET III.

Dữ liệu có thể bao gồm các thông tin phục vụ điều khiển chuyển động và trao đổi trạng thái thiết bị.

Bước 2: Chuyển tín hiệu thành tín hiệu quang

Bộ phát quang bên trong thiết bị tương thích chuyển tín hiệu truyền thông thành tín hiệu ánh sáng.

Bước 3: Truyền tín hiệu qua cáp

Tín hiệu ánh sáng được dẫn qua sợi quang của MR-J3BUS-0.3M đến thiết bị nhận.

Cáp đóng vai trò môi trường truyền dẫn, không tự xử lý lệnh điều khiển.

Bước 4: Thiết bị nhận xử lý dữ liệu

Bộ thu quang trong thiết bị nhận chuyển tín hiệu quang thành tín hiệu điện để hệ thống xử lý theo giao thức truyền thông.

Bước 5: Hệ thống thực hiện điều khiển chuyển động

Servo Amplifier và bộ điều khiển sử dụng dữ liệu trao đổi để thực hiện các chức năng vận hành theo cấu hình của hệ thống.

Ứng dụng của dây cáp Mitsubishi MR-J3BUS-0.3M

Hệ thống Servo Mitsubishi MR-J3

Cáp được sử dụng trong các hệ thống MR-J3 có hỗ trợ truyền thông SSCNET III.

Tủ điện điều khiển chuyển động

MR-J3BUS-0.3M phù hợp với những đoạn kết nối ngắn giữa các thiết bị truyền thông được bố trí gần nhau trong tủ điện.

Máy đóng gói tự động

Trong máy đóng gói sử dụng Servo Mitsubishi tương thích, cáp truyền thông giúp kết nối các thành phần của mạng điều khiển chuyển động.

Máy cắt và máy gia công

Cáp có thể được sử dụng trong hệ thống điều khiển trục chuyển động của máy cắt, máy gia công hoặc thiết bị cơ khí tự động.

Dây chuyền lắp ráp

Trong dây chuyền lắp ráp sử dụng nhiều trục Servo, cáp truyền thông quang hỗ trợ kết nối các thiết bị theo cấu trúc mạng tương thích.

Hệ thống điều khiển nhiều trục

MR-J3BUS-0.3M có thể được sử dụng giữa các thiết bị SSCNET III có khoảng cách kết nối phù hợp với chiều dài cáp.

Bảo trì và sửa chữa Servo

Sản phẩm phù hợp với nhu cầu thay thế cáp truyền thông cũ bị hư hỏng, gãy đầu nối hoặc suy giảm khả năng truyền tín hiệu.

Phân biệt cáp MR-J3BUS-0.3M với các loại cáp Servo khác

Các loại cáp trên có chức năng, đầu nối và đặc tính kỹ thuật khác nhau. Không nên sử dụng thay thế trực tiếp khi chưa có hướng dẫn của nhà sản xuất.

Khi nào nên lựa chọn MR-J3BUS-0.3M?

Nên lựa chọn dây cáp Mitsubishi MR-J3BUS-0.3M khi hệ thống sử dụng chuẩn SSCNET III và cần một đoạn cáp truyền thông quang dài 0.3 mét.

Sản phẩm phù hợp với những vị trí kết nối ngắn trong tủ điều khiển hoặc giữa các Servo Amplifier tương thích.

Nếu khoảng cách giữa hai thiết bị lớn hơn chiều dài cho phép của cáp, cần lựa chọn phiên bản có chiều dài phù hợp theo danh mục phụ kiện Mitsubishi.

Không nên nối dài cáp quang bằng phương pháp đấu nối dây điện thông thường.

Đối với hệ thống SSCNET III/H hoặc các chuẩn truyền thông Servo khác, cần xác nhận khả năng tương thích trước khi sử dụng MR-J3BUS-0.3M.

Lưu ý khi lựa chọn, lắp đặt và thay thế

• Kiểm tra chính xác model MR-J3BUS-0.3M.
• Xác nhận hệ thống sử dụng chuẩn truyền thông SSCNET III.
• Kiểm tra model Servo Amplifier và bộ điều khiển chuyển động.
• Bảo đảm chiều dài cáp 0.3m phù hợp với khoảng cách lắp đặt.
• Không kéo căng cáp trong quá trình kết nối.
• Không uốn gập cáp quang vượt quá bán kính uốn cho phép.
• Tránh để dây bị đè ép hoặc chịu tác động cơ học mạnh.
• Giữ đầu nối sạch và tránh bụi bẩn xâm nhập.
• Không chạm trực tiếp vào bề mặt quang học của đầu nối.
• Không nhìn trực tiếp vào đầu phát quang đang hoạt động.
• Không sử dụng cáp để cấp nguồn cho động cơ hoặc Servo Amplifier.
• Không thay thế bằng cáp Ethernet hoặc cáp tín hiệu điện thông thường.
• Ngắt nguồn thiết bị và tuân thủ quy trình an toàn trước khi tháo lắp.
• Chờ tụ điện trong Servo Amplifier xả hết theo hướng dẫn nhà sản xuất trước khi thao tác gần các phần mang điện.
• Kiểm tra tình trạng kết nối và cảnh báo truyền thông sau khi thay cáp.

Dấu hiệu cần kiểm tra hoặc thay thế cáp truyền thông Servo

Trong quá trình vận hành, một số hiện tượng có thể liên quan đến đường truyền thông giữa bộ điều khiển và Servo Amplifier:

• Thiết bị xuất hiện cảnh báo truyền thông.
• Mạng Servo không nhận diện được thiết bị theo cấu hình.
• Hệ thống không hoàn tất quá trình khởi tạo truyền thông.
• Đầu nối cáp bị nứt, gãy hoặc lỏng.
• Dây cáp bị gập mạnh, đè ép hoặc hư hỏng lớp bảo vệ.
• Lỗi kết nối xuất hiện sau khi tháo lắp hoặc bảo trì tủ điện.

Những dấu hiệu này không nhất thiết chứng minh cáp đã hỏng. Nguyên nhân cũng có thể liên quan đến cấu hình hệ thống, cổng truyền thông, bộ điều khiển hoặc Servo Amplifier.

Cần kiểm tra mã lỗi và thực hiện chẩn đoán theo tài liệu kỹ thuật Mitsubishi trước khi quyết định thay thế.

Câu hỏi thường gặp

MR-J3BUS-0.3M là dây cáp gì?

Đây là cáp truyền thông quang SSCNET III của Mitsubishi Electric, dùng để kết nối các thiết bị điều khiển chuyển động tương thích.

Cáp MR-J3BUS-0.3M dài bao nhiêu?

Sản phẩm có chiều dài 0.3 mét, tương đương 300mm.

MR-J3BUS-0.3M có phải cáp encoder không?

Không. Đây là cáp truyền thông SSCNET III, khác với cáp encoder dùng để truyền tín hiệu phản hồi trực tiếp từ động cơ Servo.

Cáp MR-J3BUS-0.3M có sử dụng được cho mọi Servo Mitsubishi không?

Không. Cần xác nhận Servo Amplifier và bộ điều khiển hỗ trợ chuẩn truyền thông và loại cáp tương ứng.

Có thể sử dụng cáp mạng LAN thay thế MR-J3BUS-0.3M không?

Không. MR-J3BUS-0.3M là cáp truyền thông quang chuyên dụng, không phải cáp Ethernet RJ45 thông thường.

Có thể sử dụng cáp MR-J3BUS-0.3M cho SSCNET III/H không?

Cần đối chiếu danh sách phụ kiện tương thích của đúng thiết bị. Không nên mặc định cáp SSCNET III có thể thay thế cho mọi hệ thống SSCNET III/H.

Khi nào cần thay cáp truyền thông MR-J3BUS-0.3M?

Nên kiểm tra và xem xét thay thế khi cáp bị hư hỏng vật lý hoặc đã xác định nguyên nhân lỗi truyền thông xuất phát từ cáp sau quá trình chẩn đoán.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế dây cáp Mitsubishi MR-J3BUS-0.3M dài 0.3m có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu model, chuẩn truyền thông, chiều dài cáp và khả năng tương thích với hệ thống Servo.

Vui lòng cung cấp hình ảnh cáp cũ, mã Servo Amplifier, model bộ điều khiển và yêu cầu kết nối để hỗ trợ lựa chọn đúng phụ kiện, hạn chế sai khác trong quá trình bảo trì hoặc thay thế hệ thống tự động hóa.
