Công tắc hành trình Omron WLCA12-2N – Limit Switch cần gạt con lăn

Mô tả

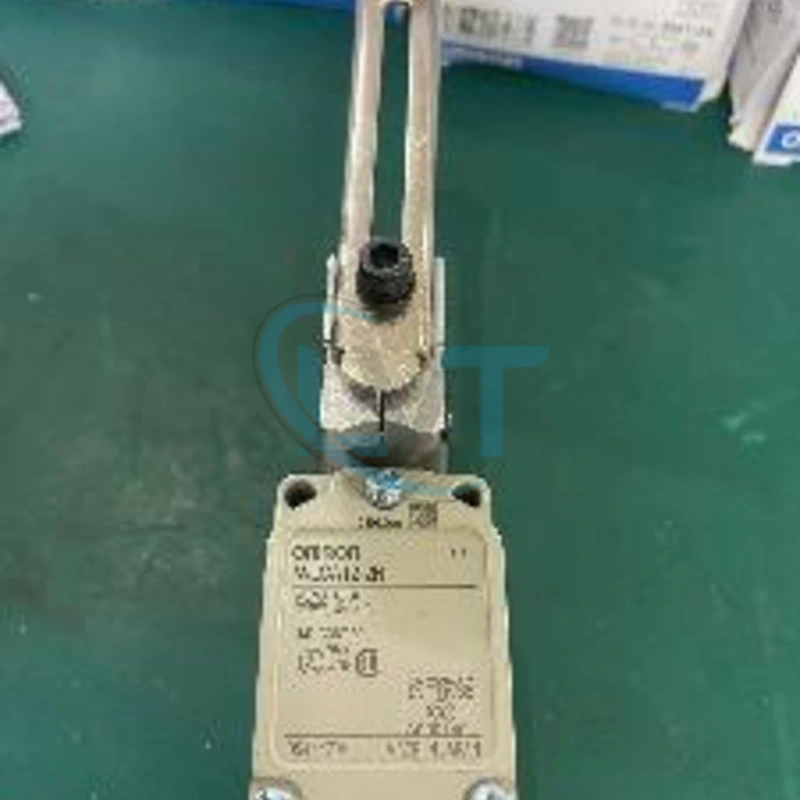

Công tắc hành trình Omron WLCA12-2N là thiết bị phát hiện vị trí cơ khí thuộc dòng WL của Omron, được sử dụng trong các hệ thống điều khiển và tự động hóa công nghiệp. Sản phẩm có cơ cấu tác động dạng cần gạt con lăn, giúp nhận biết chuyển động hoặc vị trí của các bộ phận máy khi có tác động cơ học. Khi cần gạt được kích hoạt, hệ thống tiếp điểm bên trong công tắc thay đổi trạng thái để tạo tín hiệu điều khiển hoặc giám sát. Omron WLCA12-2N có thể được ứng dụng trong máy sản xuất, băng tải, cơ cấu nâng hạ, thiết bị đóng gói và nhiều hệ thống cần xác định vị trí giới hạn. Với thiết kế thuộc dòng công tắc hành trình công nghiệp WL, sản phẩm là lựa chọn phù hợp cho nhu cầu bảo trì, sửa chữa hoặc thay thế thiết bị đang sử dụng cùng model.

Tổng quan về công tắc hành trình Omron WLCA12-2N

Omron WLCA12-2N là công tắc hành trình cơ khí thuộc dòng WL, còn được gọi là Limit Switch.

Thiết bị có nhiệm vụ phát hiện trạng thái chuyển động hoặc vị trí của một cơ cấu thông qua tác động trực tiếp lên bộ phận cần gạt.

Khi một chi tiết máy tiếp xúc và đẩy cần gạt con lăn, cơ cấu truyền động bên trong công tắc làm thay đổi trạng thái tiếp điểm điện.

Tín hiệu này có thể được sử dụng để điều khiển relay, cung cấp tín hiệu đầu vào cho PLC hoặc thực hiện các chức năng giám sát vị trí trong hệ thống tự động hóa.

Khác với cảm biến tiệm cận hoạt động không tiếp xúc, công tắc hành trình WLCA12-2N cần có tác động cơ học để chuyển đổi trạng thái.

Việc lựa chọn đúng vị trí lắp đặt, hướng tác động và giới hạn hành trình giúp thiết bị hoạt động ổn định, đồng thời hạn chế hư hỏng cơ cấu cần gạt.

Thông số kỹ thuật

Lưu ý: Các thông tin về dòng WL, chức năng công tắc hành trình và cơ cấu cần gạt con lăn được xác định theo đặc điểm sản phẩm Omron WLCA12-2N. Những thông số như điện áp, dòng điện, sơ đồ tiếp điểm, cấp bảo vệ và kích thước lắp đặt cần được kiểm tra trong datasheet chính thức trước khi đấu nối hoặc thay thế.

Đặc điểm nổi bật và lợi ích

1. Cơ cấu cần gạt con lăn

Omron WLCA12-2N sử dụng cơ cấu cần gạt kết hợp con lăn để tiếp nhận tác động cơ học từ bộ phận chuyển động của máy.

Con lăn hỗ trợ quá trình tiếp xúc với bề mặt tác động, giúp cơ cấu máy có thể kích hoạt công tắc khi di chuyển đến vị trí được thiết lập.

Cần kiểm tra hướng tác động và giới hạn chuyển động của cần gạt để tránh tạo lực vượt quá khả năng chịu đựng của thiết bị.

2. Phát hiện vị trí bằng tiếp xúc cơ khí

Công tắc hoạt động khi có tác động trực tiếp lên cơ cấu truyền động.

Đặc điểm này phù hợp với những hệ thống cần xác nhận vị trí của bộ phận máy thông qua sự tiếp xúc vật lý.

3. Hỗ trợ điều khiển giới hạn hành trình

Thiết bị có thể được bố trí tại vị trí cuối hành trình để phát hiện khi cơ cấu chuyển động đến giới hạn được thiết lập.

Tín hiệu từ công tắc có thể được sử dụng trong logic điều khiển nhằm dừng, đảo chiều hoặc chuyển sang bước vận hành tiếp theo.

4. Tích hợp với hệ thống PLC

Trạng thái tiếp điểm của công tắc có thể được đưa về đầu vào số của PLC khi đáp ứng yêu cầu điện áp và phương pháp đấu nối.

PLC tiếp nhận tín hiệu và thực hiện chương trình điều khiển theo thiết kế của hệ thống.

5. Phù hợp với môi trường máy móc công nghiệp

Dòng công tắc hành trình WL được sử dụng trong nhiều ứng dụng công nghiệp có yêu cầu phát hiện vị trí cơ khí.

Tuy nhiên, cần kiểm tra cấp bảo vệ và điều kiện môi trường thực tế để lựa chọn thiết bị phù hợp với bụi, độ ẩm hoặc tác động cơ học.

6. Thuận tiện cho nhu cầu thay thế đúng model

Khi máy móc đang sử dụng Omron WLCA12-2N, lựa chọn đúng model giúp quá trình đối chiếu cơ cấu tác động và phương án lắp đặt thuận tiện hơn.

Trước khi thay thế vẫn cần kiểm tra sơ đồ đấu nối, kích thước và tình trạng các bộ phận liên quan.

Nguyên lý hoạt động của công tắc hành trình WLCA12-2N

Omron WLCA12-2N hoạt động dựa trên cơ chế chuyển đổi trạng thái tiếp điểm điện khi cơ cấu cần gạt nhận tác động cơ học.

Bước 1: Trạng thái ban đầu

Khi chưa có tác động từ cơ cấu máy, cần gạt ở trạng thái nghỉ và các tiếp điểm duy trì trạng thái tương ứng với thiết kế của công tắc.

Bước 2: Cơ cấu máy tiếp xúc với con lăn

Khi bộ phận chuyển động đi đến vị trí đặt công tắc, bề mặt tác động tiếp xúc với con lăn và làm cần gạt dịch chuyển.

Bước 3: Chuyển đổi trạng thái tiếp điểm

Chuyển động của cần gạt được truyền đến cơ cấu chuyển mạch bên trong, làm thay đổi trạng thái các tiếp điểm điện.

Tùy sơ đồ tiếp điểm, tín hiệu có thể chuyển từ trạng thái đóng sang mở hoặc từ mở sang đóng.

Bước 4: Truyền tín hiệu điều khiển

Sự thay đổi trạng thái tiếp điểm được sử dụng để kích hoạt relay, cung cấp tín hiệu về PLC hoặc điều khiển mạch điện phù hợp.

Bước 5: Trở về trạng thái ban đầu

Khi lực tác động được loại bỏ, cơ cấu hồi vị có thể đưa cần gạt và tiếp điểm trở về trạng thái ban đầu theo thiết kế.

Quá trình hoạt động cần bảo đảm không vượt quá góc tác động, lực tác động và giới hạn hành trình cho phép.

Ứng dụng của công tắc hành trình Omron WLCA12-2N

Hệ thống băng tải công nghiệp

Công tắc có thể được sử dụng để phát hiện vị trí của cơ cấu chuyển động hoặc xác định trạng thái của bộ phận máy trong hệ thống băng tải.

Máy đóng gói tự động

Thiết bị hỗ trợ phát hiện vị trí của các cụm cơ khí, phục vụ quá trình điều khiển tuần tự trong máy đóng gói.

Máy gia công cơ khí

WLCA12-2N có thể được lắp đặt tại những vị trí cần xác định giới hạn chuyển động của bàn máy hoặc cơ cấu dịch chuyển.

Hệ thống nâng hạ

Công tắc có thể tham gia vào mạch giám sát vị trí của cơ cấu nâng hạ khi được thiết kế và lựa chọn đúng yêu cầu kỹ thuật.

Đối với chức năng an toàn bắt buộc, cần sử dụng giải pháp và thiết bị có chứng nhận an toàn phù hợp thay vì mặc định công tắc hành trình thông thường đáp ứng yêu cầu.

Dây chuyền lắp ráp tự động

Thiết bị có thể cung cấp tín hiệu xác nhận vị trí của bộ gá, cơ cấu đẩy hoặc các bộ phận chuyển động trong dây chuyền.

Hệ thống điều khiển bằng PLC

Khi kết nối với đầu vào số tương thích, công tắc có thể cung cấp tín hiệu trạng thái để PLC xử lý theo chương trình điều khiển.

Khi nào nên lựa chọn Omron WLCA12-2N?

Nên lựa chọn công tắc hành trình Omron WLCA12-2N khi hệ thống yêu cầu phát hiện vị trí thông qua tác động cơ học bằng cần gạt con lăn.

Sản phẩm phù hợp với nhu cầu thay thế đúng model trong các máy móc đang sử dụng dòng công tắc này.

Đối với hệ thống thiết kế mới, cần xem xét hướng chuyển động của cơ cấu máy, vị trí tiếp xúc, tốc độ tác động và tần suất hoạt động.

Nếu vị trí lắp đặt có không gian hạn chế hoặc yêu cầu phát hiện không tiếp xúc, có thể cần đánh giá phương án cảm biến khác thay vì sử dụng công tắc hành trình cơ khí.

Ngoài ra, cần kiểm tra sơ đồ tiếp điểm và định mức điện để bảo đảm khả năng kết nối với PLC, relay hoặc mạch điều khiển.

Lưu ý khi lựa chọn, lắp đặt và thay thế

• Kiểm tra chính xác model WLCA12-2N trên nhãn sản phẩm.
• Xác nhận kiểu cần gạt con lăn phù hợp với cơ cấu tác động.
• Kiểm tra kích thước và vị trí lỗ bắt vít trước khi thay thế.
• Xác định hướng tác động và giới hạn hành trình cho phép.
• Không để cơ cấu máy tác động vượt quá giới hạn cơ khí của cần gạt.
• Kiểm tra điện áp và dòng điện định mức theo loại tải sử dụng.
• Đối chiếu sơ đồ tiếp điểm trước khi đấu nối.
• Không đấu nối trực tiếp tải vượt quá khả năng chịu tải của tiếp điểm.
• Kiểm tra khả năng tương thích với đầu vào PLC nếu sử dụng làm tín hiệu điều khiển.
• Lắp đặt tại vị trí hạn chế va đập ngoài ý muốn và tránh tác động cơ học quá mức.
• Kiểm tra điều kiện môi trường và cấp bảo vệ theo yêu cầu ứng dụng.
• Ngắt nguồn điện và bảo đảm cơ cấu máy không thể chuyển động bất ngờ trước khi bảo trì.
• Kiểm tra chức năng chuyển mạch sau khi hoàn tất lắp đặt.
• Thay thế thiết bị khi cần gạt biến dạng, cơ cấu hồi vị hư hỏng hoặc tiếp điểm hoạt động không ổn định.

Câu hỏi thường gặp

Công tắc hành trình Omron WLCA12-2N dùng để làm gì?

Thiết bị được sử dụng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy thông qua tác động cơ học lên cần gạt con lăn.

WLCA12-2N là cảm biến không tiếp xúc hay công tắc cơ khí?

Đây là công tắc hành trình cơ khí. Thiết bị cần có tác động vật lý lên bộ phận cần gạt để thay đổi trạng thái tiếp điểm.

Công tắc WLCA12-2N có kết nối PLC được không?

Có thể kết nối với đầu vào số của PLC khi sơ đồ tiếp điểm, điện áp và phương pháp đấu nối phù hợp với yêu cầu của bộ điều khiển.

Omron WLCA12-2N có sử dụng được trong hệ thống băng tải không?

Có thể sử dụng để phát hiện vị trí của các bộ phận chuyển động trong hệ thống băng tải nếu cơ cấu tác động và điều kiện vận hành phù hợp.

Công tắc WLCA12-2N có thể thay bằng model khác không?

Có thể xem xét khi model thay thế tương thích về kích thước, cơ cấu cần gạt, hướng tác động, sơ đồ tiếp điểm, định mức điện và điều kiện môi trường.

Làm thế nào để kiểm tra công tắc hành trình WLCA12-2N?

Sau khi ngắt nguồn và tách công tắc khỏi mạch điện theo quy trình an toàn, có thể kiểm tra chuyển động của cần gạt và sử dụng đồng hồ đo thông mạch để xác định sự thay đổi trạng thái tiếp điểm. Cần đối chiếu kết quả với sơ đồ tiếp điểm của đúng model.

Tư vấn và lựa chọn sản phẩm

Khách hàng cần tìm mua hoặc thay thế công tắc hành trình Omron WLCA12-2N có thể liên hệ Điện Tử LVT để được hỗ trợ đối chiếu model, cơ cấu cần gạt, sơ đồ tiếp điểm và kích thước lắp đặt.

Vui lòng cung cấp hình ảnh công tắc cũ, thông tin máy đang sử dụng và yêu cầu điều khiển để hỗ trợ lựa chọn đúng sản phẩm, hạn chế sai khác trong quá trình sửa chữa hoặc thay thế.
