Công tắc áp suất PG-30-102R-N

Mô tả

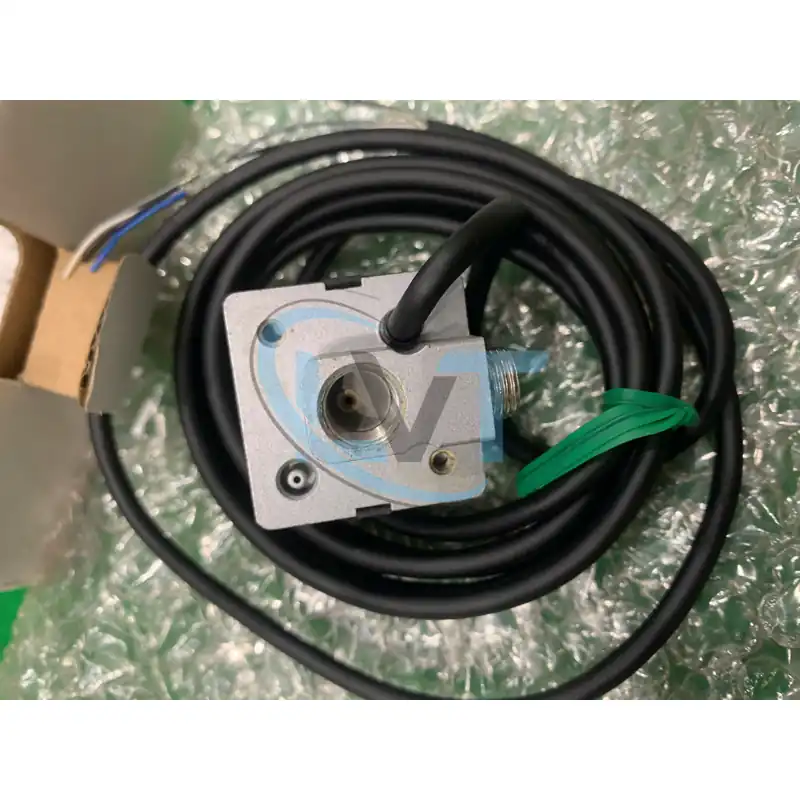

Công tắc áp suất PG-30-102R-N

Mô tả sản phẩm:

Công tắc áp suất PG-30-102R-N là thiết bị đo và kiểm soát áp suất điện tử dạng kỹ thuật số, do Nidec Copal Electronics sản xuất, chuyên dùng trong các hệ thống tự động hóa, giám sát áp suất khí nén trong công nghiệp. Sản phẩm vừa cảm biến, vừa hiển thị số và có chức năng phát tín hiệu cảnh báo hoặc điều khiển thiết bị khi áp suất vượt ngưỡng cài đặt.[3][5]

Thông số kỹ thuật chính:

• Dải đo áp suất: −100~100 kPa (compound pressure – đo được cả áp suất dương và âm).[5][3]
• Điện áp cấp: 10.8 VDC đến 30 VDC (dải cấp rộng phù hợp nhiều loại nguồn).[1]
• Ngõ ra điều khiển: NPN open collector, 2 điểm ngõ ra transistor cho phép thiết lập 2 ngưỡng áp suất cảnh báo hoặc điều khiển.[6][3]
• Hiển thị: Màn hình LED 3 số, hiển thị trực quan, báo màu đỏ khi áp suất âm.[3][5]
• Độ chính xác: ±1% toàn dải; độ lặp lại ±0.2% F.S + 1 count.[3]
• Dải nhiệt độ hoạt động: -10°C đến +50°C, độ ẩm hoạt động 35–85%RH.[5]
• Kết nối: ren Rc 1/8″ chuẩn kỹ thuật, dễ ráp vào đường ống khí hoặc tủ điều khiển.[5][3]
• Cấu trúc bảo vệ: IP65, chống bụi nước, dùng ngoài hiện trường nhà xưởng, dây chuyền sản xuất.[1]
• Công suất chuyển mạch: 30V DC/100mA, có bảo vệ ngắn mạch, an toàn vận hành.[3]
• Vật liệu thân: Thân hợp kim nhôm đúc, gioăng làm kín NBR, mặt trước nhựa cao cấp.[5]
• Tích hợp chức năng ngõ ra analog (1–5V DC nếu cần điều khiển giám sát liên tục hoặc truyền dữ liệu về PLC, DCS).[3]
• Kích thước: thân vuông 30mm, khối lượng khoảng 80g, dây tín hiệu dài 2m.[5]

Ưu điểm:

• Thiết kế nhỏ gọn, dễ lắp đặt, ổn định và phù hợp nhiều hệ thống tự động hóa.
• Hiển thị LED rõ ràng, cảnh báo trực quan khi áp suất âm, thuận tiện cho vận hành – bảo trì.
• Chịu rung shock tốt, vận hành ổn định trong môi trường sản xuất khắc nghiệt, đạt tiêu chuẩn EMC.[5]
• Đa chức năng: vừa cảm biến, vừa công tắc ngõ ra số/analog, dễ tích hợp vào tủ điều khiển, dây chuyền sản xuất.

Ứng dụng:

• Giám sát áp suất khí nén công nghiệp, hệ thống tự động hóa, xưởng cơ khí, ngành thực phẩm, dược phẩm, HVAC.
• Điều khiển đóng/ngắt máy nén khí, bơm, van trong hệ thống tự động nhà máy, bảo vệ đường ống, cảnh báo sự cố ngay khi gặp áp suất bất thường.[3][5]
